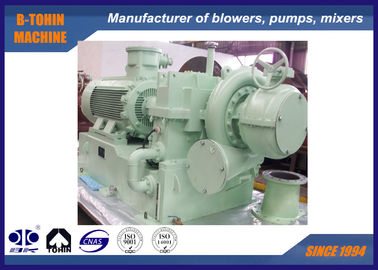

60KPA Single Stage High Speed Centrifugal Blower for large water plant

उत्पाद विवरण:

Place of Origin:	China
ब्रांड नाम:	BK
प्रमाणन:	ISO9001/ISO14001
Model Number:	GS160-1.6

भुगतान & नौवहन नियमों:

Minimum Order Quantity:	1 set
मूल्य:	बातचीत योग्य
Packaging Details:	Export standard wooden case
Delivery Time:	20-40 working days, depends on order amount and specification
Payment Terms:	L/C, T/T
Supply Ability:	10 SETS per month

संपर्क करें

विस्तृत उत्पाद विवरण

हवाई क्षमता:	160m3/मिनट	डिस्चार्ज डिफरेंशियल प्रेशर:	60 केपीए
मोटर शक्ति:	220KW	डिस्चार्ज बोर:	DN300 (12 ”)
शीतलन प्रकार:	पानी	प्रेरित प्रकार:	युग्मन
प्ररित करनेवाला की सामग्री:	हवाई एल्यूमीनियम मिश्र धातु
प्रमुखता देना:	single stage compressors , high speed centrifugal blower

60KPA सिंगल स्टेज सेंट्रीफ्यूगल ब्लोअर, गियर स्टेप-अप ब्लोअर, बड़े जल संयंत्र के लिए एरेटर

जीएस के बारे में

सिंगल-स्पीड हाई-स्पीड सेंट्रीफ्यूगल ब्लोअर बी-टोहीन मशीन द्वारा डिजाइन किया गया एक नया उत्पाद है। इस उत्पाद श्रृंखला के वायवीय प्रदर्शन और संरचनात्मक डिजाइन ने घरेलू और अंतरराष्ट्रीय स्तर पर समान उत्पादों के उन्नत स्तर को प्राप्त किया है। ब्लोअर का व्यापक रूप से सीवेज जल उपचार, धातु विज्ञान, बिजली संयंत्र में सर्कुलेटिंग फ्लुइडाइजेशन बेड बॉयलर के फ्लुइडाइजेशन, निकास गैस डिसल्फराइजेशन, फार्मेसी, गैस बूस्टर आदि में उपयोग किया जाता है।
घरेलू और अंतरराष्ट्रीय स्तर पर समान उत्पादों के उन्नत स्तर को प्राप्त किया है। ब्लोअर का व्यापक रूप से सीवेज जल उपचार, धातु विज्ञान,
बिजली संयंत्र में सर्कुलेटिंग फ्लुइडाइजेशन बेड बॉयलर के फ्लुइडाइजेशन, निकास गैस डिसल्फराइजेशन, फार्मेसी,
गैस बूस्टर और इसी तरह के अन्य उपयोगों में व्यापक रूप से उपयोग किया जाता है।

विनिर्देश

मॉडल संख्या	GS160-1.6
डिस्चार्ज डिफरेंशियल प्रेशर	60KPA
मोटर पावर	220KW
एयर कैपेसिटी	160m3/min
मोटर टाइप	380/400/415/440V, 3PHASES, 50/60HZ

अनुप्रयोग

a. सीमेंट उद्योग के लिए: सीमेंट कन्वेइंग ब्लोअर, वेंटिलेटिंग, आदि।
b. सीवेज ट्रीटमेंट सिस्टम के लिए: एरेशन ब्लोअर, बैक-वाशिंग ब्लोअर, आदि।
c. न्यूमेटिक कन्वेइंग के लिए: पाउडर सामग्री, जैसे आटा, सीमेंट, रेत, अनाज, आदि को ले जाने के लिए।
d. डस्ट कलेक्टिंग, डस्ट क्लीनिंग, कुछ कारखानों, अस्पतालों, इमारतों आदि में वेंटिलेशन के लिए।
e. इलेक्ट्रिक पावर प्लांट के लिए: गैस कन्वेइंग, ऑक्सीजन बढ़ाना, वेंटिलेटिंग, डस्ट क्लीनिंग, आदि।

मुख्य प्रौद्योगिकी

1. इनलेट गाइड वेन डिवाइस

स्थिति—ब्लोअर इम्पेलर के सामने
कार्य—ब्लोअर की क्षमता को 45% - 100% के भीतर समायोजित करने के लिए, बल्कि ब्लोअर को उसकी समायोजन सीमा के भीतर उच्चतम दक्षता प्राप्त करने के लिए भी सुनिश्चित करता है, खासकर जब ऑपरेशन पैरामीटर डिजाइन डेटा (कम तापमान या कम दबाव) से विचलित होते हैं।
समायोजन—ब्लोअर कंट्रोल बॉक्स पर टच स्क्रीन पर क्लिक करके स्वचालित या मैनुअल ऑपरेशन। स्वचालित ऑपरेशन के तहत, इनलेट गाइड वेन 4-20mA DC सिग्नल प्राप्त करने के बाद इलेक्ट्रिक ऑपरेटर द्वारा एक निश्चित अनुपात पर समायोजित किया जाता है, जबकि मैनुअल ऑपरेशन या रखरखाव की स्थिति में, वेन को मैन्युअल रूप से समायोजित किया जाता है।

2. परिपक्व वाल्यूट डिजाइन

विश्वसनीय वायवीय प्रदर्शन, उच्च दक्षता, 85% की बहु-चरणीय दक्षता।

3. उच्च दक्षता का इम्पेलर

इम्पेलर के लिए वक्र कंप्यूटर पर सिमुलेशन वर्किंग कंडीशन के अनुसार बार-बार चुना जाता है, और गैस के वास्तविक प्रवाह के लिए बेहतर फिटिंग।
एरियल एल्यूमीनियम मिश्र धातु या स्टेनलेस स्टील से बना, खुला पथ पीछे की ओर मुड़ा हुआ (इसका सबसे छोटा झुकाव कोण 6 डिग्री), सतह ठीक मशीनिंग।

4. स्टेप-अप गियर बॉक्स संरचना और उच्च विश्वसनीयता का बेयरिंग

गियर बॉक्स क्षैतिज स्प्लिट संरचना का है, वाल्यूट केसिंग निचले केसिंग से जुड़ा हुआ है और ऊपरी केसिंग से अलग है, जिसके माध्यम से बॉक्स कवर को उतारने के लिए आवश्यक समय कम हो जाता है।
हाई-स्पीड शाफ्ट हार्ड थ्रस्ट डिस्क तकनीक को अपनाता है, लाइन संपर्क द्वारा पुष्टि की गई उच्च दक्षता और कम यांत्रिक हानि।
बड़े गियर के लिए दीर्घवृत्त (विस्थापन) बेयरिंग, हाई-स्पीड गियर के लिए टिल्टिंग-पैड बेयरिंग।
ब्लोअर और गियर का शाफ्ट हीट-ट्रीटेड फोर्जिंग स्टील से बना होता है और ठीक से ग्राइंड किया जाता है। प्रत्येक क्षैतिज महत्वपूर्ण गति सामान्य गति की ±15% के दायरे में होती है, और टॉर्सनल रेजोनेंस गति रनिंग गति की ±10% के दायरे में होती है, सभी घूमने वाले हिस्से डायनामिक रूप से संतुलित होते हैं।
स्टेप-अप गियर इंटीग्रल स्मॉल गियर और रोटेटिंग शाफ्ट के साथ पैरेलल एक्सिस हेलिकल प्रकार का है।
सतह-क्वेंचिंग फोर्जिंग मिश्र धातु स्टील से बना और सटीक रूप से ग्राइंड किया गया, गियर का सेवा सूचकांक कम से कम 1.8 है।

5. उच्च-सटीकता गियर ड्राइविंग

उच्च गुणवत्ता ग्रेड का गियर अपनाया गया
गियर परिशुद्धता ग्रेड ISO1328 5~4 पर स्थिर है
परिशुद्धता ग्रेड 3 तक पहुंच सकता है।
परिशुद्धता ग्रेड मानक AGMA या DIN के बराबर है

6. इम्पेलर और हाई-स्पीड शाफ्ट के बीच कनेक्शन

सीधे एंड-फेस की (पिन) और त्रिकोणीय शाफ्ट का कनेक्शन प्रकार अपनाएं
यह 3,000 kW तक की शक्ति स्थानांतरित कर सकता है।
भागों को नुकसान पहुंचाए बिना असेंबली और डिसअसेंबली में सुविधाजनक

7. उच्च प्रदर्शन की सीलें

सीलों की सामग्री नरम बनावट का मिश्र धातु है। (स्पाइरल सील अपनाई गई)
विश्वसनीय कार्य, लंबा सेवा जीवन
कोई रिसाव समस्या नहीं
रखरखाव के लिए कम लागत की आवश्यकता है, प्रतिस्थापन में सुविधाजनक
घर्षण के बिना ऊर्जा की खपत कम हुई

ऑपरेशन परिणाम

जीएस ब्लोअर की सबसे खास विशेषता ऊर्जा दक्षता है।

1 मार्च, 2009 से, हमने किटिंग सीवेज ट्रीटमेंट प्लांट में एक ब्लोअर (मॉडल: GS160) का परीक्षण रन शुरू किया है।

पहले संचालित दो रूट्स ब्लोअर (प्रत्येक की क्षमता 80m3/min और मोटर पावर 132kW) की तुलना में, जीएस सिंगल-स्टेज हाई-स्पीड सेंट्रीफ्यूगल ब्लोअर के उपयोग के बाद हर महीने 30000 युआन की बचत हुई है, भले ही यह फुल लोड ऑपरेशन पर न हो।

सुरक्षित और अधिक सुविधाजनक

हर ब्रेकडाउन रिकॉर्ड के साथ पूरी तरह से स्वचालित रूप से नियंत्रित, ऑपरेटर के लिए अधिक सुविधाजनक

कम शोर

60KPA Single Stage High Speed Centrifugal Blower for large water plant 6

अन्य स्थापना चित्र:

ब्लोअर पैकेज का असेंबली ड्राइंग
60KPA Single Stage High Speed Centrifugal Blower for large water plant 10

मानक आपूर्ति का दायरा

1. ब्लोअर मुख्य बॉडी
2. इनलेट गाइड वेन
3. इनलेट साइलेंसर
4. स्टेनलेस स्टील फ्लेक्सिबल जॉइंट
5. हाई स्पीड गियर बॉक्स
7. डिस्चार्ज वाल्व
8. चेक वाल्व
9. बेस फ्रेम
10. लुब्रिकेंट सिस्टम
11. पीएलसी कंट्रोल बॉक्स
12. मोटर
