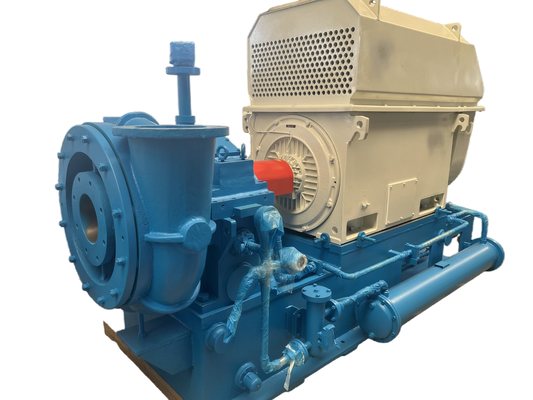

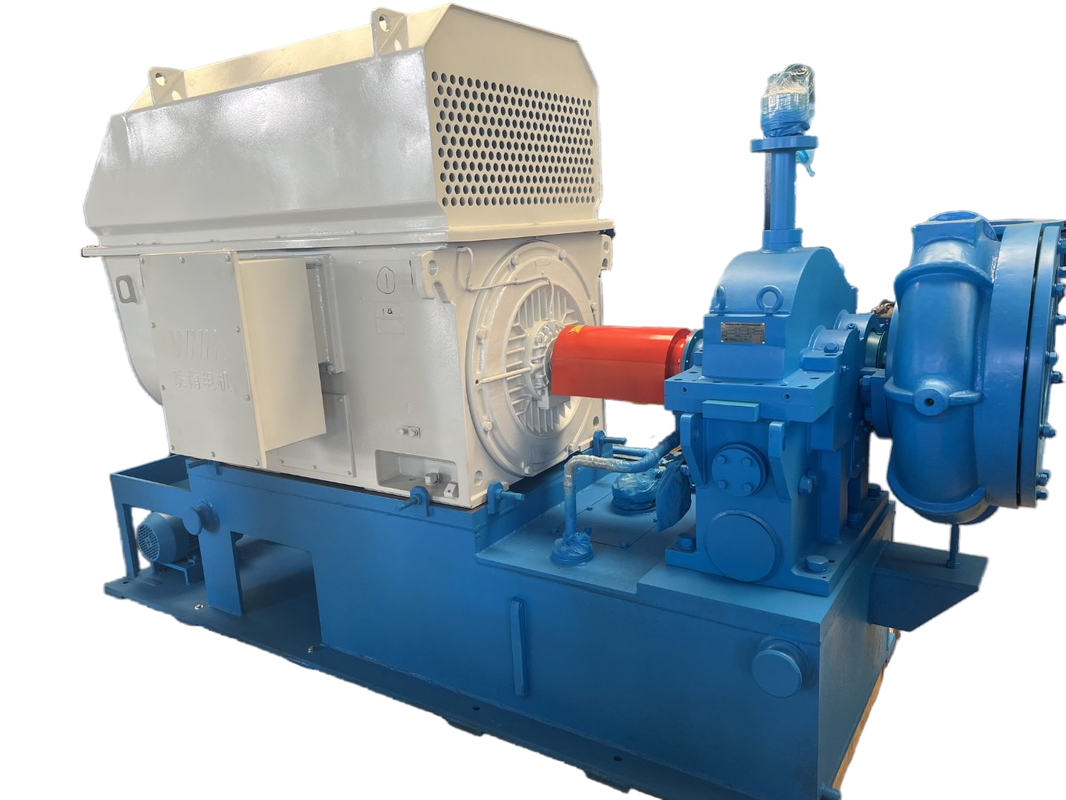

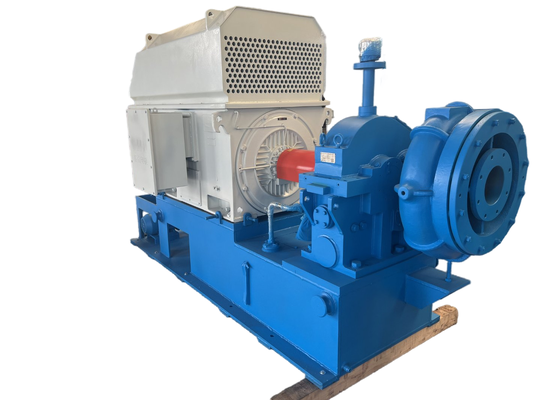

GS80 श्रृंखला जल उपचार एकल चरण उच्च गति केन्द्रापसारक ब्लोअर

मॉडल नं.

GS80-(1.5-2.0)

डिस्चार्ज अंतर दबाव

50/60/70/80/90/100 केपीए

मोटर शक्ति

90/110/132/132/160/160 KW

वायु क्षमता

80 मी3/मिनट

मोटर का प्रकार

380/400/415/440V/6KV/10KV, 3PHASES, 50/60HZ

1. इनलेट मार्गदर्शक फ्लेन डिवाइस

• ब्लोअर इम्पेलर के सामने की स्थिति

  ---

• फ़ंक्शन न केवल 45% - 100% के भीतर ब्लोअर क्षमता को समायोजित करने के लिए, बल्कि यह सुनिश्चित करने के लिए भी कि ब्लोअर अपने समायोजन दायरे के भीतर उच्चतम दक्षता प्राप्त करे,विशेष रूप से जब ऑपरेशन पैरामीटर डिजाइन डेटा से विचलित होते हैं (कम तापमान या कम दबाव).

  ---

• स्वचालित या मैनुअल ऑपरेशन के तहत ब्लोअर कंट्रोल बॉक्स पर टच स्क्रीन पर क्लिक करके समायोजित करना।इनलेट गाइड फ्लाई को 4-20mA DC सिग्नल प्राप्त करने के बाद इलेक्ट्रिक ऑपरेटर द्वारा एक सेट अनुपात पर समायोजित किया जाता है, जबकि मैन्युअल ऑपरेशन या रखरखाव की स्थिति में, फ्लैट को मैन्युअल रूप से समायोजित किया जाता है।

2परिपक्व वॉल्यूट डिजाइन

विश्वसनीय वायवीय प्रदर्शन, उच्च दक्षता, बहु-परिवर्तनीय दक्षता 85%।

3. उच्च दक्षता का प्रेरक

• इम्पेलर के लिए वक्र को कम्प्यूटर पर काम करने की स्थिति का अनुकरण करने के लिए आवर्ती रूप से चुना जाता है, और गैस के वास्तविक प्रवाह के लिए बेहतर फिट होता है।

  ---

• हवाई एल्यूमीनियम मिश्र धातु या स्टेनलेस स्टील से बना, खुला पथ पीछे की ओर झुका (इसका सबसे छोटा डुबकी कोण 6 डिग्री), सतह ठीक मशीनीकृत।

4. उच्च विश्वसनीयता के स्टेप-अप गियर बॉक्स संरचना और असर

• गियरबॉक्स क्षैतिज रूप से विभाजित संरचना का होता है, जिसमें निचले गियरबॉक्स से जुड़ा हुआ और ऊपरी गियरबॉक्स से अलग एक घुमावदार आवरण होता है, जिससे गियरबॉक्स कवर को उतारने के लिए आवश्यक समय कम हो जाता है।

• ---

  उच्च गति वाले शाफ्ट में हार्ड थ्रस्ट डिस्क तकनीक, उच्च दक्षता और कम यांत्रिक हानि का उपयोग किया जाता है।
• बड़े गियर के लिए एलिप्स (विस्थापन) लेयरिंग, हाई स्पीड गियर के लिए टिल्टिंग-पैड लेयरिंग।

  ---

• ब्लोअर और गियर की शाफ्ट गर्मी-उपचारित फोर्जिंग स्टील से बनी है और ठीक से पीस दी गई है। प्रत्येक क्षैतिज महत्वपूर्ण गति सामान्य गति से ± 15% के दायरे के भीतर है,और मोड़ अनुनाद गति चलती गति से ± 10% के दायरे के भीतर है, सभी घूर्णन भागों गतिशील संतुलित है।

  ---

• स्टेप-अप गियर समानांतर धुरी के हेलिकल प्रकार का होता है जिसमें छोटे गियर और घूर्णन शाफ्ट होते हैं।

• ---

  सतह को बुझाने वाले फोर्जिंग मिश्र धातु स्टील से बना और सटीक रूप से पीसकर, गियर का सेवा सूचकांक कम से कम 1.8 है।

5. उच्च परिशुद्धता गियर ड्राइविंग

• अपनाया गया बेहतर गुणवत्ता वाले श्रेणी का गियर

  ---

• गियर परिशुद्धता ग्रेड ISO1328 5 ~ 4 पर स्थिर है

  ---

• सटीकता स्तर 3 तक पहुंच सकता है।
• मानक एजीएमए या डीआईएन के बराबर परिशुद्धता ग्रेड

6. इम्पेलर और उच्च गति शाफ्ट के बीच कनेक्शन

• सीधे अंत चेहरे कुंजी (पिन) और त्रिकोणीय शाफ्ट के कनेक्शन प्रकार को अपनाने

  ---

• इसकी अधिकतम शक्ति 3,000 किलोवाट तक पहुंच जाती है।

  ---

• भागों को नुकसान के बिना इकट्ठा करने और अलग करने के लिए सुविधाजनक

7. उच्च प्रदर्शन की मुहरें

• सील की सामग्री नरम बनावट का मिश्र धातु है।

  ---

• विश्वसनीय कार्य, लंबी सेवा जीवन

  ---

• कोई रिसाव समस्या नहीं

  ---

• रखरखाव के लिए आवश्यक कम लागत, प्रतिस्थापन में सुविधाजनक

  ---

• घर्षण के बिना ऊर्जा की खपत कम
