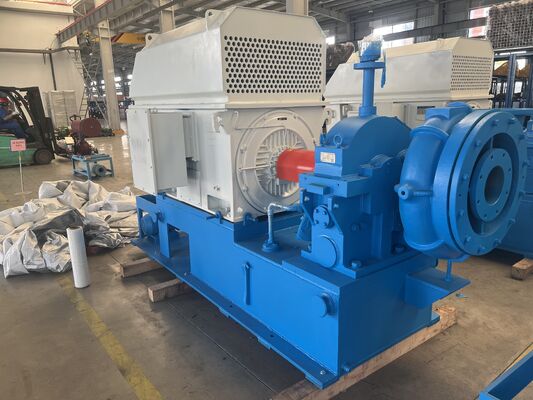

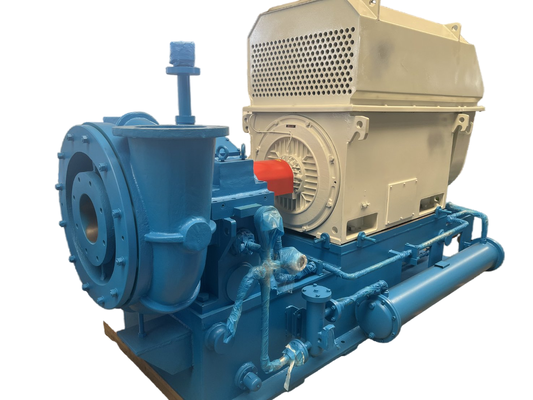

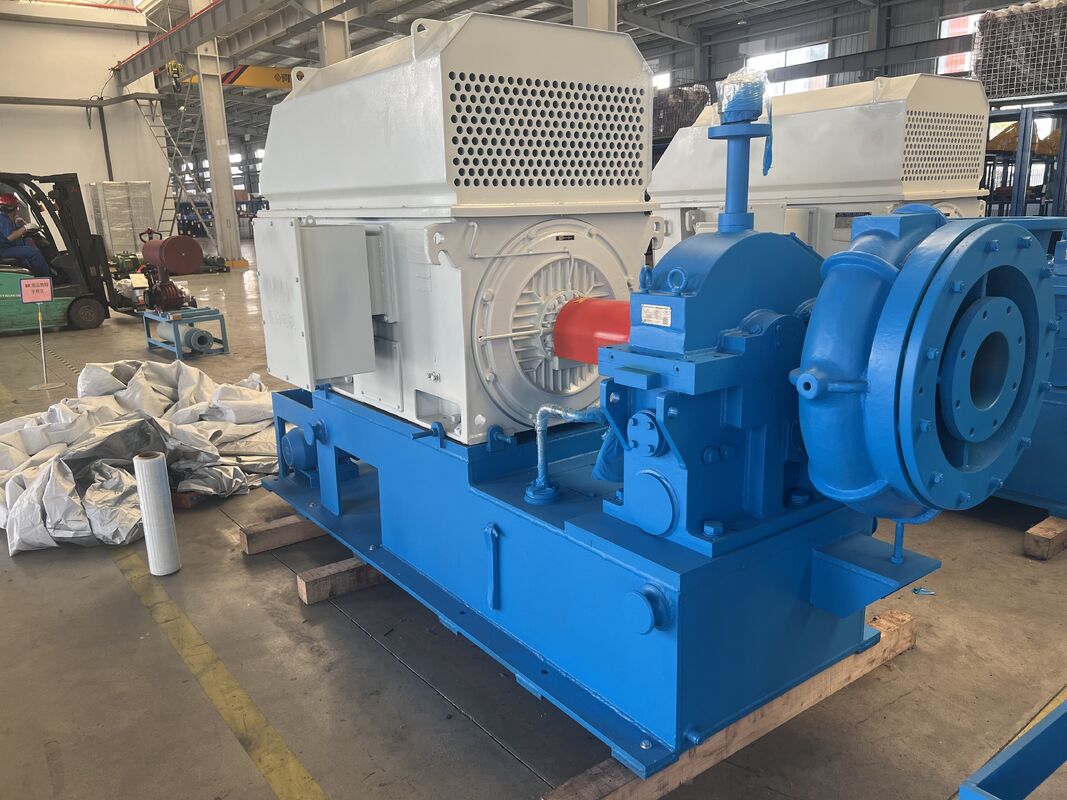

सीवेज एरेशन के लिए सिंगल स्टेज हाई स्पीड टर्बो ब्लोअर ब्लू इंडस्ट्रियल सेंट्रीफ्यूगल फैन

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	BK
प्रमाणन:	ISO9001/ISO14001
मॉडल संख्या:	जीएस120（1.5-2.0）

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 सेट
मूल्य:	बातचीत योग्य
पैकेजिंग विवरण:	मानक लकड़ी का केस निर्यात करें
प्रसव के समय:	20-40 कार्य दिवस, ऑर्डर राशि और विशिष्टता पर निर्भर करता है
भुगतान शर्तें:	एल/सी, टी/टी
आपूर्ति की क्षमता:	प्रति माह 10 सेट

संपर्क करें

विस्तृत उत्पाद विवरण

हवाई क्षमता:	120m³/मिनट	मोटर शक्ति:	132/160/185/200/220/250 किलोवाट
विशेष मोटर:	समुद्र तल>=1000 मी	आवृत्ति:	50हर्ट्ज/60हर्ट्ज
नियंत्रण विधि:	स्वचालित	अनुप्रयोग:	अपशिष्ट जल उपचार, सीवेज वातन, वायवीय संवहन
स्थापना प्रकार:	औद्योगिक ब्लोअर पैकेज	गियर प्रकार:	समानांतर अक्ष पेचदार गियर
गाड़ी चलाना:	गियर चालित
प्रमुखता देना:	सिंगल स्टेज टर्बो ब्लोअर , सीवेज एरेशन के लिए नीला सेंट्रीफ्यूगल पंखा , उच्च गति सेंट्रीफ्यूगल ब्लोअर

GS के बारे में

B-TOHIN GS120 सिंगल-स्टेज हाई-स्पीड सेंट्रीफ्यूगल ब्लोअर औद्योगिक वायु आपूर्ति और अपशिष्ट जल उपचार वातन प्रणालियों के लिए डिज़ाइन किया गया है। कॉम्पैक्ट संरचना और इनलेट गाइड वेन समायोजन के साथ, यह विभिन्न ऑपरेटिंग आवश्यकताओं के अनुसार वायु प्रवाह विनियमन का समर्थन करता है।

नगरपालिका अपशिष्ट जल उपचार संयंत्रों, औद्योगिक सीवेज उपचार सुविधाओं और विश्वसनीय वायु आपूर्ति की आवश्यकता वाले अन्य अनुप्रयोगों के लिए उपयुक्त, GS120 श्रृंखला निरंतर औद्योगिक संचालन के लिए एक व्यावहारिक समाधान प्रदान करती है।

विनिर्देश

मॉडल संख्या मॉडल	दबाव वायु प्रवाह	शक्ति Kpa	m³/min KW
मॉडल संख्या मॉडल	GS120-1.5	50	120
132	GS120-1.6	1. डिस्चार्ज दबाव 198Kpa(A) के लिए डिज़ाइन किया गया है, अनुप्रयोग का दायरा: 145-198 Kpa (A) या दबाव अनुपात ε 1 . 5 ≤ε≤1 . 9 6 है;	120
160	GS120-1.7	1. डिस्चार्ज दबाव 198Kpa(A) के लिए डिज़ाइन किया गया है, अनुप्रयोग का दायरा: 145-198 Kpa (A) या दबाव अनुपात ε 1 . 5 ≤ε≤1 . 9 6 है;	120
185	GS120-1.8	1. डिस्चार्ज दबाव 198Kpa(A) के लिए डिज़ाइन किया गया है, अनुप्रयोग का दायरा: 145-198 Kpa (A) या दबाव अनुपात ε 1 . 5 ≤ε≤1 . 9 6 है;	120
200	GS120-1.9	1. डिस्चार्ज दबाव 198Kpa(A) के लिए डिज़ाइन किया गया है, अनुप्रयोग का दायरा: 145-198 Kpa (A) या दबाव अनुपात ε 1 . 5 ≤ε≤1 . 9 6 है;	120
220	GS120-2.0	1. डिस्चार्ज दबाव 198Kpa(A) के लिए डिज़ाइन किया गया है, अनुप्रयोग का दायरा: 145-198 Kpa (A) या दबाव अनुपात ε 1 . 5 ≤ε≤1 . 9 6 है;	120
250	टिप्पणी:	1. डिस्चार्ज दबाव 198Kpa(A) के लिए डिज़ाइन किया गया है, अनुप्रयोग का दायरा: 145-198 Kpa (A) या दबाव अनुपात ε 1 . 5 ≤ε≤1 . 9 6 है;	2. धूल की मात्रा और अन्य ठोस अशुद्धियाँ ≤10mg/m3;

3. यदि समुद्र तल 1000 मीटर से अधिक है तो मोटर विशेष होनी चाहिए;
4. यह 60°C से अधिक इनलेट तापमान या 120°C से अधिक आउटलेट तापमान के लिए उपयुक्त नहीं है;
5. उपरोक्त शीट में वायु प्रवाह 20°C और 1 atm की स्थिति में मान हैं;
6. कैटलॉग पर नहीं दिखाए गए क्षमता के लिए कृपया हमारे तकनीकी विभाग से परामर्श करें।
7. सिंगल-स्टेज हाई-स्पीड सेंट्रीफ्यूगल वैक्यूम पंप के मॉडल चयन के लिए, कृपया हमारी कंपनी के तकनीकी विभाग से संपर्क करें।
ब्लोअर संरचना
GS श्रृंखला सेंट्रीफ्यूगल ब्लोअर में सिंगल-स्टेज कैंटिलीवर, एक्सियल इनलेट और रेडियल डिस्चार्ज संरचना होती है। हवा इनलेट फिल्टर सेटिंग से सक्शन पाइप और इनलेट गाइड वेन डिवाइस में प्रवेश करती है। मुख्य ड्राइविंग मोटर कपलिंग और स्टेप-अप बॉक्स से जुड़ी होती है। जब स्टार्ट होता है,
स्टेप-अप गियर टर्नरी मिश्रित सेमी-ओपन इम्पेलर को ड्राइव करता है ताकि गैस को शक्ति मिले, और गैस वेन-लेस डिफ्यूज़र और वाल्यूट चैंबर से बाहर निकल जाती है।

GS सीरीज ब्लोअर परफॉर्मेंस कर्व

GS सीरीज सेंट्रीफ्यूगल ब्लोअर में सिंगल-स्टेज कैंटिलीवर, एक्सियल इनलेट और रेडियल डिस्चार्ज संरचना होती है। हवा इनलेट सेटिंग से सक्शन पाइप और इनलेट गाइड वेन डिवाइस में प्रवेश करती है। मुख्य ड्राइविंग मोटर कपलिंग और स्टेप-अप बॉक्स से जुड़ी होती है। जब स्टार्ट होता है, तो स्टेप-अप गियर

टर्नरी मिश्रित सेमी-ओपन इम्पेलर को ड्राइव करता है ताकि गैस को शक्ति मिले, और गैस वेन-लेस डिफ्यूज़र और वाल्यूट चैंबर से बाहर निकल जाती है।
ब्लोअर कंट्रोल सिस्टम

उच्च ग्रेड स्वचालन, और विश्वसनीय

सीवेज एरेशन के लिए सिंगल स्टेज हाई स्पीड टर्बो ब्लोअर ब्लू इंडस्ट्रियल सेंट्रीफ्यूगल फैन

पूरे रनिंग प्रोसेस के लिए सेल्फ-टर्निंग इंटेलिजेंट इंस्ट्रूमेंट या प्रोग्रामेबल लॉजिक कंट्रोल (PLC) और मैन-मशीन कन्वर्सेशन इंटरफ़ेस का उपयोग करना, जो एयरफ्लो को स्वचालित/मैनुअल रूप से समायोजित कर सकता है। GS सीरीज ब्लोअर कंट्रोल सिस्टम में शामिल हैं: ब्लोअर, स्टेप-अप बॉक्स, मोटर, लुब्रिकेंट स्टेशन, इनलेट
फिल्टर, एयर रिलीफ एडजस्टेबल वाल्व, शाफ्ट वाइब्रेशन, एंटी-सर्ज सिस्टम, आदि। यह डिजिटल डिस्प्ले टच स्क्रीन कंट्रोल पैनल लेता है, और संबंधित सॉफ्टवेयर के माध्यम से पूर्ण नियंत्रण और विनियमन कर सकता है। इस बीच, यह विभिन्न विफलताओं को रिकॉर्ड कर सकता है और विफलताओं का बुद्धिमानी से निदान कर सकता है, साथ ही

विफलताओं के कारणों का सुझाव भी दे सकता है।

स्वचालित नियंत्रण प्रणाली के लिए महत्वपूर्ण घटक नियंत्रण प्रणाली की सटीकता, विश्वसनीयता और आसान रखरखाव सुनिश्चित करने के लिए आयातित हैं।
सीवेज एरेशन के लिए सिंगल स्टेज हाई स्पीड टर्बो ब्लोअर ब्लू इंडस्ट्रियल सेंट्रीफ्यूगल फैन

रिमोट मॉनिटर

नियंत्रण प्रणाली इंटरनेट या GPRS एमिटर के माध्यम से मापा डेटा प्रसारित कर सकती है। ग्राहक रनिंग कंडीशन की निगरानी के लिए हमारी वेबसाइट (Http://www.bk.com.cn) में लॉग इन कर सकते हैं; इस बीच, हमारी कंपनी समय-समय पर इसकी निगरानी करेगी और महत्वपूर्ण मॉनिटर पॉइंट या असामान्य जानकारी भेजेगी

ग्राहकों को शॉर्ट मैसेज या मेल के माध्यम से। यह रिमोट मॉनिटर सिस्टम ब्लोअर के सुरक्षित संचालन की एक और गारंटी है।

मुख्य विशेषताएं

अपशिष्ट जल उपचार और वातन अनुप्रयोगों के लिए डिज़ाइन किया गया

सिंगल-स्टेज हाई-स्पीड सेंट्रीफ्यूगल संरचना

इनलेट गाइड वेन के माध्यम से समायोज्य वायु प्रवाह

सुविधाजनक स्थापना के लिए कॉम्पैक्ट डिजाइन

विभिन्न औद्योगिक वायु आपूर्ति आवश्यकताओं के लिए उपयुक्त
