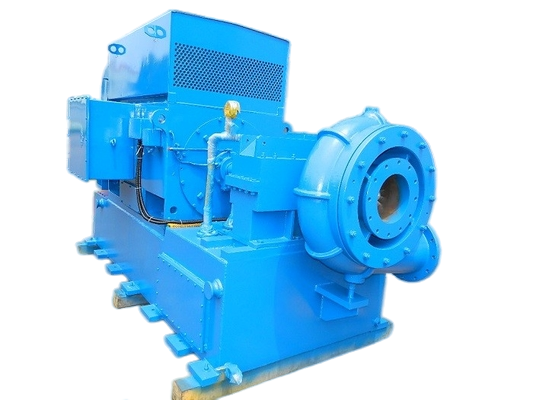

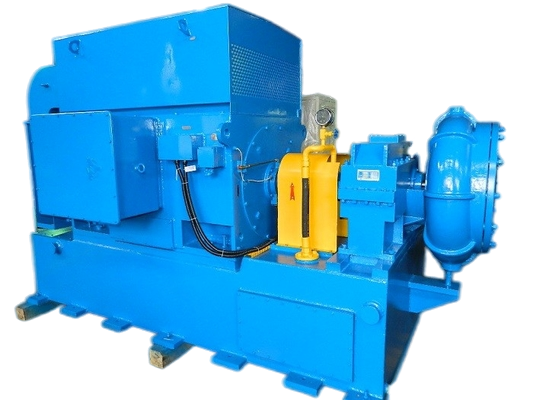

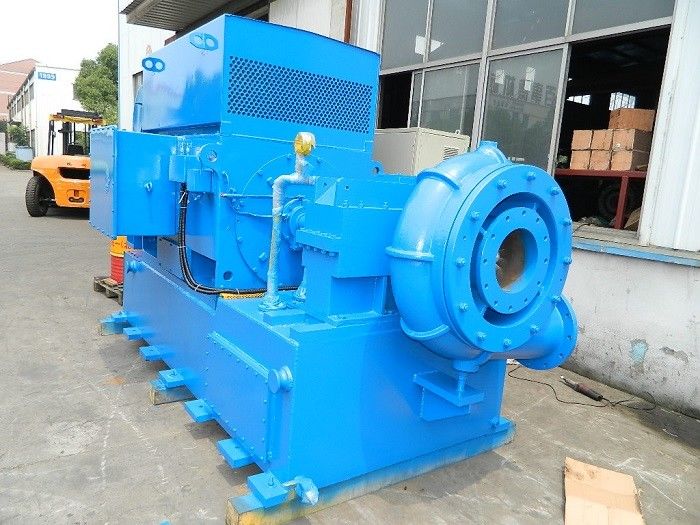

GS120 सीरीज 120 m³/मिनट एयरफ्लो सिंगल-स्टेज हाई-स्पीड सेंट्रीफ्यूगल फैन ब्लोअर

GS120 सीरीज 120 m³/मिनट एयरफ्लो सिंगल-स्टेज हाई-स्पीड सेंट्रीफ्यूगल फैन ब्लोअर

जीएस के बारे में


जीएस श्रृंखला सिंगल-स्टेज हाई-स्पीड सेंट्रीफ्यूगल ब्लोअर विशेष रूप से अपशिष्ट जल उपचार वातन के लिए डिज़ाइन किया गया है। इस बीच, यह हवा, नाइट्रोजन, नाइट्रोजन डाइऑक्साइड और अन्य गैर-संक्षारक गैसों जैसे माध्यमों के लिए उपलब्ध है।

जीएस ब्लोअर की विशेषता व्यापक प्रयोज्यता, महत्वपूर्ण ऊर्जा बचत, छोटा क्षेत्र और आसान स्थापना, संचालन और रखरखाव है।

विशेष विवरण

अनुप्रयोग

एक। सीमेंट उद्योग के लिए: सीमेंट पहुंचाने वाला ब्लोअर, वेंटिलेटिंग आदि।

बी। सीवेज उपचार प्रणाली के लिए: वातन ब्लोअर, बैक-वाशिंग ब्लोअर, आदि।

सी। वायवीय परिवहन के लिए: पाउडर सामग्री, जैसे आटा, सीमेंट, रेत, अनाज, आदि को पहुंचाने के लिए।

डी। कुछ कारखाने, अस्पताल, इमारतों आदि में धूल एकत्र करने, धूल की सफाई, वेंटिलेशन के लिए।

ई. इलेक्ट्रिक पावर प्लांट के लिए: गैस पहुंचाना, ऑक्सीजन बढ़ाना, हवा देना, धूल साफ करना आदि।

ब्लोअर संरचना

जीएस सीरीज सेंट्रीफ्यूगल ब्लोअर में सिंगल-स्टेज कैंटिलीवर, एक्सियल इनलेट और रेडिकल डिस्चार्ज संरचना शामिल है। इनलेट फिल्टर सेटिंग से हवा सक्शन पाइप और इनलेट गाइड वेन डिवाइस में आती है। मुख्य ड्राइविंग मोटर कपलिंग और स्टेप-अप बॉक्स से जुड़ा होता है। जब शुरू होता है,

स्टेप-अप गियर बिजली के लिए गैस बनाने के लिए टर्नरी मिश्रित अर्ध-खुले प्ररित करनेवाला को चलाता है, और गैस को वेन-लेस डिफ्यूज़र और वॉल्यूट चैम्बर के माध्यम से बाहर निकालता है।

ऑपरेशन परिणाम

·अच्छा वायुगतिकीय प्रदर्शन: टर्नरी सेमी-ओपन मिश्रित-प्रवाह प्ररित करनेवाला को आसानी से भंवर उत्पन्न न करने और छोटे वायु प्रवाह हानि के लिए अपनाया गया।

·इनलेट गाइड वेन द्वारा समायोजित, यूनिट की दक्षता वक्र सपाट है, और गैर-डिज़ाइन की गई परिचालन स्थितियों के तहत भी, अच्छा ऊर्जा-बचत प्रभाव प्राप्त किया जा सकता है।

·कॉम्पैक्ट संरचना, छोटा फर्श क्षेत्र, आसान संचालन।

·प्ररित करनेवाला उच्च शक्ति वाले विमानन एल्यूमीनियम मिश्र धातु से बना है, जिसे छोटी वक्र त्रुटि के साथ आयातित पांच-समन्वय लिंकेज मशीनिंग केंद्र द्वारा मशीनीकृत किया जाता है। यह विश्वसनीय वायवीय प्रदर्शन और उच्च दक्षता वाला है, जबकि अधिकांश रूट्स ब्लोअर की तुलना में यह 15% -25% बिजली बचा सकता है।

·इम्पेलर और स्पीड-अप गियर अभिन्न संरचना के होते हैं, जो यांत्रिक हानि को काफी कम कर देते हैं।

· हाई-स्पीड रनिंग के तहत अच्छी स्थिरता, कम कंपन, कम शोर और लंबी सेवा जीवन के लिए हेलिकल प्रकार के स्पीड-अप गियर को अपनाया जाता है।

·विशेष टिल्टिंग पैड बेयरिंग: विशेष टिल्टिंग पैड के माध्यम से, उच्च गति पर चलने पर उत्पाद में उच्च स्थिरता होती है।

·उच्च स्तर का स्वचालित नियंत्रण, अच्छी विश्वसनीयता।

ब्लोअर पैकेज की ड्राइंग असेंबल करना

दायरे की मानक आपूर्ति

1. ब्लोअर मुख्य बॉडी

2. इनलेट गाइड वेन

3. इनलेट साइलेंसर

4. स्टेनलेस स्टील लचीला जोड़

5. हाई स्पीड गियर बॉक्स

7. डिस्चार्ज वाल्व

8. वाल्व की जाँच करें

9. बेस फ्रेम

10. स्नेहक प्रणाली

11. पीएलसी नियंत्रण बॉक्स

12. मोटर
