उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | BK |
प्रमाणन: | ISO9001/ISO14001 |
मॉडल संख्या: | यू-EG6008 |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | निर्यात मानक लकड़ी के मामले |
प्रसव के समय: | 15 से 30 कार्य दिवस, ऑर्डर की राशि और विनिर्देश पर निर्भर करते हैं |
आपूर्ति की क्षमता: | प्रति माह 20 सेट दे रहा |
क्षमता: | 7.96-18.78m3 / मिनट | डिस्चार्ज अंतर दबाव: | 10-80KPA |
---|---|---|---|
छिद्र का आकार: | DN125 (5 ") | ठंडा प्रकार: | पानी |
संबंध प्रकार: | बेल्ट चालित | बेल्ट और चरखी: | बायोगैस, अपशिष्ट गैस, विस्फोटक माध्यम |
हाई लाइट: | प्राकृतिक गैस धौंकनी,जड़ें रोटरी लोब ब्लोअर |

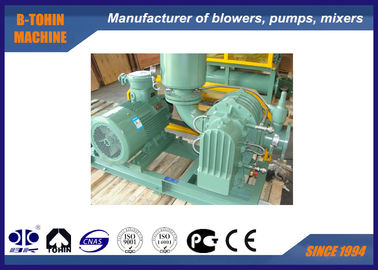

रूट रोटरी बायोगैस ब्लोअर, विशेष गैस कंप्रेसर, DN125, क्षमता 840m3 / h
आवेदन
Roots type blower is a pneumatic device that suitable for heavy duty. जड़ें प्रकार ब्लोअर एक वायवीय उपकरण है जो भारी शुल्क के लिए उपयुक्त है। Based on air Roots blower, B-Tohin developed YU-EG series blower for special gas use. एयर रूट्स ब्लोअर के आधार पर, बी-तोहिन ने विशेष गैस उपयोग के लिए यूयू-ईजी श्रृंखला ब्लोअर विकसित किया। By coating the inside over-current parts with PTFE , designing special structure with more oil seals, and adopting stainless flexible joint, stainless inlet and outlet silencer, YU-EG blowers can be used for bio gas, alkali, acid and flammable gas and other heavy duties. PTFE के साथ अंदर के ओवर-करंट पार्ट्स को कोटिंग करके, अधिक तेल की सील के साथ विशेष संरचना को डिजाइन करना, और स्टेनलेस लचीले जोड़, स्टेनलेस इनलेट और आउटलेट साइलेंसर को अपनाना, YU-EG ब्लोअर का उपयोग बायो गैस, क्षार, एसिड और ज्वलनशील गैस और अन्य के लिए किया जा सकता है। भारी कर्तव्य।
च
विशेष विवरण
नमूना |
यू-EG125 |
वायु क्षमता |
7.96-18.78m3/ मिनट |
डिस्चार्ज अंतर दबाव |
10-80KPA |
रोटरी गति |
1000-1650rpm |
ठंडा पानी की मात्रा |
12 एल / मिनट |
मोटर प्रकार |
4-37KW 380/400/415 / 440V, 3PHASES, 50 / 60HZ, विस्फोट प्रूफ मोटर |
मोटर ब्रांड |
मानक: सीमेंस बीड या वनन मोटर अपने विकल्प के लिए सीमेंस और एबीबी मोटर |
स्थापना प्रकार |
मानक: ऊर्ध्वाधर प्रकार |
मोटर के बिना ब्लोअर का एनडब्ल्यू |
350 किलो |
पैकिंग का आकार लगभग। |
1.8 * 1.3 * 1.5 मीटर (लंबाई * चौड़ाई * ऊंचाई) |
विशेषताएं
1. कॉम्पैक्ट संरचना, ब्लोअर के इनलेट और आउटलेट का एक ही निर्माण, विभिन्न स्थापना प्रकारों के लिए उपयुक्त
2. इम्पेलर और शाफ्ट को स्थिर संचालन के लिए पूरे हिस्से के रूप में डाला जाता है।
3. खतरनाक क्षेत्र उपयोग के लिए सुसज्जित DIIBT4 विस्फोटक प्रूफ मोटर।
4. ज्वलनशील और संक्षारक गैस के लिए उपयुक्त है
5. रिसाव के बिना बहुतायत से तेल सील से लैस है
6. सिलेंडर, एंड-प्लेट और रोटर पर PTFE के साथ छिड़काव।
पैरामीटर शीट
नमूना |
पोर्ट दीया (मिमी) |
विभिन्न दबाव में इनलेट क्षमता (एम 3 / मिनट) और शाफ्ट पावर (किलोवाट) |
शीतलक पानी |
||||||||
गति आरपीएम |
0.1kgf / सेमी 2 | 0.2kgf / सेमी 2 | 0.3kgf / सेमी 2 | 0.4kgf / सेमी 2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01MPa | 0.02MPa | 0.03Mpa | 0.04Mpa | ||||||||
एम 3 / मिनट | किलोवाट | एम 3 / मिनट | किलोवाट | एम 3 / मिनट | किलोवाट | एम 3 / मिनट | किलोवाट | ||||
यू-ईजी 125 |
125 (5 ") | 1000 | 10.78 | 3.05 | 10.13 | 5.39 | 9.64 | 7.24 | 9.22 | 9.11 | 12 |
1150 | 12.62 | 3.51 | 11.98 | 6.20 | 11.49 | 8.33 | 11.07 | 10.48 | |||
1250 | 13.85 | 3.82 | 13.21 | 6.74 | 12.72 | 9.05 | 12.30 | 11.39 | |||
1400 | 15.70 | 4.28 | 15.06 | 7.55 | 14.57 | 10.14 | 14.15 | 12.76 | |||
1500 | 16.93 | 4.58 | 16.29 | 8.08 | 15.80 | 10.86 | 15.38 | 13.67 | |||
1650 | 18.78 | 5.04 | 18.14 | 8.89 | 17.65 | 11.95 | 17.23 | 15.04 |
नमूना |
पोर्ट दीया (मिमी) |
विभिन्न दबाव में इनलेट क्षमता (एम 3 / मिनट) और शाफ्ट पावर (किलोवाट) |
शीतलक पानी |
||||||||
गति आरपीएम |
0.5kgf / सेमी 2 | 0.6kgf / सेमी 2 | 0.7kgf / सेमी 2 | 0.8kgf / सेमी 2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
एम 3 / मिनट | किलोवाट | एम 3 / मिनट | किलोवाट | एम 3 / मिनट | किलोवाट | एम 3 / मिनट | किलोवाट | ||||
यू-ईजी 125 |
125 (5 ") | 1000 | 8.87 | 11.29 | 8.53 | 13.46 | 8.23 | 15.11 | 7.96 | 17.19 | 12 |
1150 | 10.71 | 12.98 | 10.38 | 15.48 | 10.07 | 17.38 | 9.80 | 19.77 | |||
1250 | 11.94 | 14.11 | 11.61 | 16.82 | 11.30 | 18.89 | 11.03 | 21.49 | |||
1400 | 13.79 | 15.80 | 13.46 | 18.84 | 13.15 | 21.16 | 12.88 | 24.07 | |||
1500 | 15.02 | 16.93 | 14.69 | 20.19 | 14.38 | 22.67 | 14.11 | 25.79 | |||
1650 | 16.87 | 18.62 | 16.54 | 22.21 | 16.23 | 24.94 | 15.96 | 28.36 |
ब्लोअर मुख्य शरीर की संरचना
ब्लोअर पैकेज की ड्राइंग ड्राइंग
स्कोप की मानक आपूर्ति
1. शाफ़्ट ब्लोअर
2. वैक्यूम दबाव वाल्व को राहत देते हैं
3. जाँच वाल्व
4. इनलेट साइलेंसर (फिल्टर के साथ)
5. डिस्चार्ज साइलेंसर
6. सार्वजनिक आधार (बेल्ट कवर के साथ)
7. रबर लचीला संयुक्त और सदमे पैड
8. चरखी
9. दबाव नापने का यंत्र
10. बेल्ट
11. बोल्ट और नट और अन्य कनेक्शन भागों
12. मोटर
