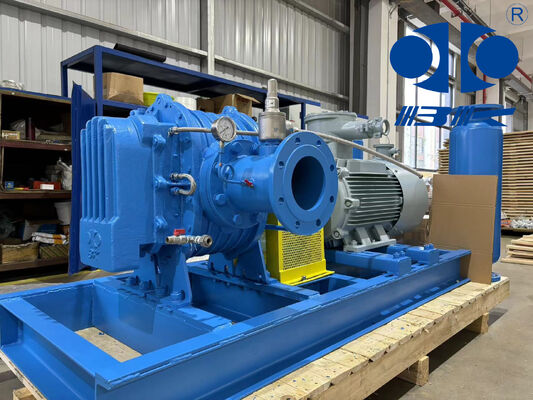

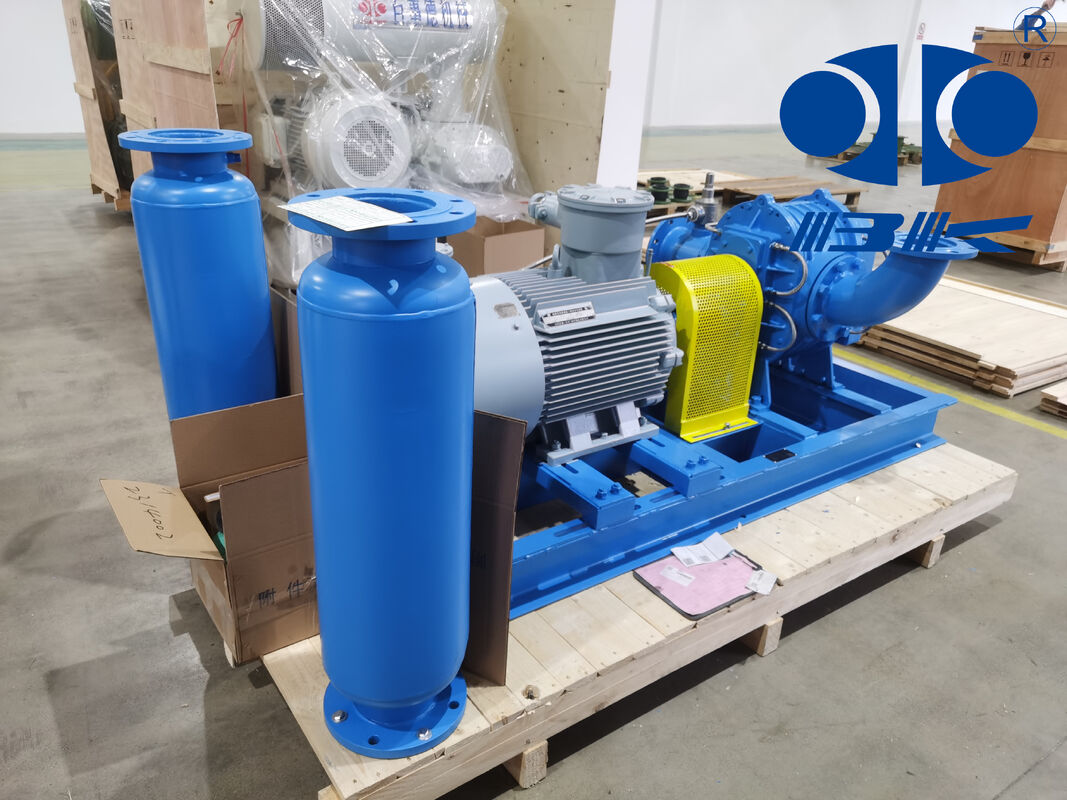

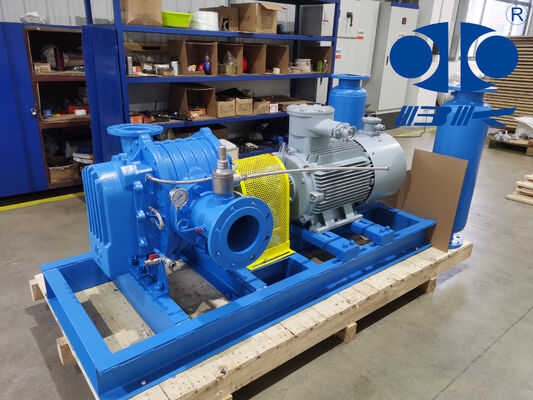

वाईयू-ईजी हेवी ड्यूटी रूट्स ब्लोअर न्यूमेटिक कन्वेइंग और इंडस्ट्रियल एरेशन के लिए

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	BK
प्रमाणन:	ISO9001/ISO14001
मॉडल संख्या:	YU-EG40

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 सेट
मूल्य:	बातचीत योग्य
पैकेजिंग विवरण:	मानक लकड़ी का केस निर्यात करें
प्रसव के समय:	15 से 30 कार्य दिवस, आदेश राशि और विनिर्देश पर निर्भर करता है
आपूर्ति की क्षमता:	प्रति माह 20 सेट

संपर्क करें

विस्तृत उत्पाद विवरण

क्षमता:	0.42-1.65m³/मिनट	डिस्चार्ज डिफरेंशियल प्रेशर:	10-70 केपीए
जनम का आकार:	डीएन40(1.5")	शीतलन प्रकार:	पानी
रिश्ते का प्रकार:	बेल्ट संचालित	बेल्ट और चरखी:	बायोगैस, अपशिष्ट गैस, विस्फोटक माध्यम संवहन
दस्ता शक्ति:	0.82-2.42KW	रफ़्तार:	1500-2150rpm
ठंडा पानी:	3L/मिनट	अनुप्रयोग:	बायोगैस और अपशिष्ट गैस
सामग्री:	संक्षारणरोधी
प्रमुखता देना:	भारी शुल्क रूट्स ब्लोअर , रूट्स ब्लोअर वायवीय कन्वेयिंग , औद्योगिक वातन बायोगैस ब्लोअर

वाईयू-ईजी हेवी ड्यूटी रूट्स ब्लोअर वायवीय कन्वेयरिंग और औद्योगिक वातन के लिए

वाईयू-ईजी के बारे में

स्थापना के बाद से, बी-तोहिन ने उन्नत तकनीक और उपकरण आयात किए हैं और लगातार नए उत्पादों का विकास किया है। वाईयू-ईजी प्रकार का ब्लोअर एक नया प्रकार का उत्पाद है जिसमें केसिंग और रोटर विशेष संक्षारण-रोधी सामग्री से लेपित होते हैं। यह विशेष गैस की डिलीवरी के लिए लागू होता है, विशेष रूप से बायोगैस के परिवहन के लिए।

मुख्य विशेषताएँ

ब्लोअर का उपयोग एसिड, क्षार, संक्षारण और अन्य विशेष गैसों के परिवहन के लिए किया जा सकता है।
बेयरिंग के लंबे सेवा जीवन के लिए जल शीतलन अपनाया गया है।
ब्लोअर का आंतरिक भाग और इम्पेलर्स की सतह को अच्छी चिकनाई और एंटी-एडहेसन वाली विशेष सामग्री से स्प्रे किया जाता है।

मुख्य लाभ

कॉम्पैक्ट संरचना, इनलेट और आउटलेट समान निर्माण, बहु-रूप फिटिंग तरीके।
इम्पेलर और शाफ्ट की अभिन्न संरचना, जो अलग प्रकार के दोष से बच सकती है।
जल शीतलन संरचना जो बेयरिंग की कार्य स्थिति में सुधार कर सकती है और उपयोग जीवन को बढ़ा सकती है।
विशेष सामग्री (पीटीएफई) का छिड़काव जिसमें अच्छी संक्षारण प्रतिरोध क्षमता हो और इम्पेलर और द्रव के संपर्क वाले भागों पर चिपक जाए।
ब्लोअर एसिड, क्षार, संक्षारक, आदि जैसी विशेष गैसों को ले जा सकता है।

विनिर्देश

मॉडल	वाईयू-ईजी40
वायु क्षमता	0.42-1.65मी³/मिनट
डिस्चार्ज विभेदक दबाव	10-70KPA
घूर्णन गति	1500-2150rpm
शीतलक जल की मात्रा	3 लीटर/मिनट
मोटर प्रकार	1.5-4KW 380/400/415/440V, 3PHASES, 50/60HZ, विस्फोट-रोधी प्रकार की मोटर
स्थापना प्रकार	मानक: ऊर्ध्वाधर प्रकार
ब्लोअर का एन.डब्ल्यू. मोटर के बिना	75 किग्रा

पैरामीटर शीट

प्रकार

पोर्ट व्यास

(मिमी)

(आरपीएम)

(किग्रा/सेमी²)

इनलेट एयरफ्लो (मी³/मिनट)

शाफ्ट पावर

(किलोवाट)

शीतलक जल

(लीटर/मिनट)

वाईयू-ईजी40

40(1.5")

1500-2150

0.1-0.7

0.42-1.65

0.82-2.42

सामग्री सूची

वाईयू-ईजी हेवी ड्यूटी रूट्स ब्लोअर न्यूमेटिक कन्वेइंग और इंडस्ट्रियल एरेशन के लिए

नहीं।	नाम	मात्रा	सामग्री	नहीं।	नाम	मात्रा	सामग्री
1	सिलेंडर	1	एचटी200	17	लोकेटिंग पिन	4
2	ड्राइविंग एंड-प्लेट	1	एचटी200	18	गियर एंड-प्लेट	1	एचटी200
3	शीतलन प्रणाली			19	ग्रीस थ्रोअर	2	45#
4	ग्रीस निप्पल	4	तांबा	20	राउंड नट	2	45#
5	एयर सील	8	पीटीएफई	21	ऑयल सील	2	एफपीएम
6	ऑयल सील	4	एफपीएम	22	ओ-रिंग	2	एफपीएम
7	ड्राइविंग इम्पेलर	1	क्यूटी500	23	आंतरिक बेवल गियर	2	20CrMnTi
8	ओ-रिंग	8	एफपीएम	24	क्लैंप नट	2	45#
9	ऑयल सील	1	एफपीएम	25	राइट कॉलर	2	45#
10	बेयरिंग	2	जीसीआर15	26	ऑयल कवर	1	एचटी200
11	की	1	45#	27	ऑयल लेवल गेज	1	रेजिन
12	ड्राइविंग इम्पेलर कवर	1	45#	28	बटरफ्लाई स्प्रिंग	2	65Mn
13	जंप रिंग	2	65Mn	29	स्टॉप वॉशर	2	क्यू235
14	ड्राइविंग इम्पेलर	1	क्यूटी500	30	मैग्नेटिज्म प्लग	1
15	ड्राइविंग इम्पेलर कवर	1	45#	31	बेयरिंग	2	जीसीआर15
16	ओ-रिंग	2	एफपीएम	32	शाफ्ट स्लीव	4	45#

ब्लोअर पैकेज का असेंबलिंग ड्राइंग

वाईयू-ईजी हेवी ड्यूटी रूट्स ब्लोअर न्यूमेटिक कन्वेइंग और इंडस्ट्रियल एरेशन के लिए आउटलाइन डायमेंशन शीट इकाई:मिमी प्रकार मोटर पावर(किलोवाट) ए बी सी डी ई एफ जी एच आई जे के एल एम एन पी आर फाउंडेशन बोल्ट वजन (किलो) वाईयू-ईजी40 1.5~4 760 260 100 560 264 175 183 1080 18 164 100 300 95 700 18 62 4-एम12×600 75
