उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | BK |
प्रमाणन: | ISO9001/ISO14001 |
मॉडल संख्या: | यू-EG150 |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | निर्यात मानक लकड़ी के मामले |
प्रसव के समय: | 15 से 30 कार्य दिवस, ऑर्डर की राशि और विनिर्देश पर निर्भर करते हैं |
आपूर्ति की क्षमता: | प्रति माह 20 सेट दे रहा |
क्षमता: | 13.81-29.26m3 / मिनट | डिस्चार्ज अंतर दबाव: | 10-70KPA |
---|---|---|---|
छिद्र का आकार: | DN150 (6 ") | ठंडा प्रकार: | पानी |
संबंध प्रकार: | बेल्ट चालित | बेल्ट और चरखी: | बायोगैस, अपशिष्ट गैस, विस्फोटक माध्यम |
हाई लाइट: | प्राकृतिक गैस धौंकनी,जड़ें रोटरी लोब ब्लोअर |

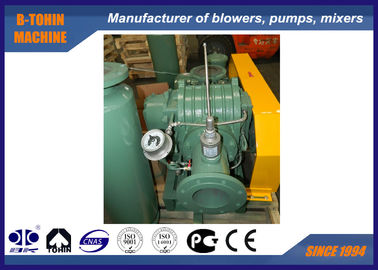

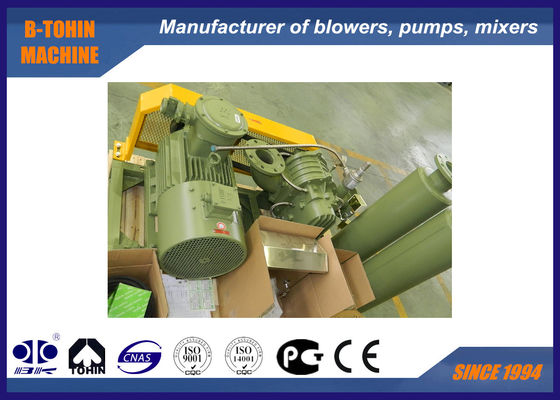

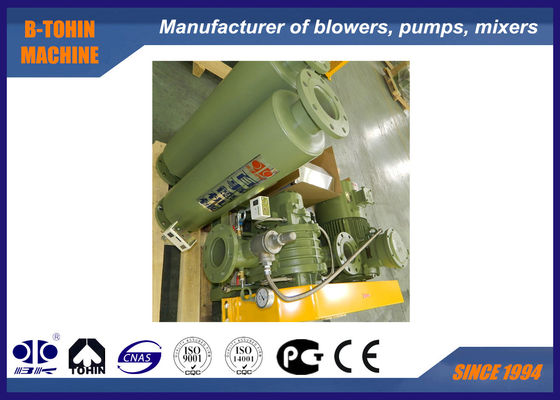

रोटरी बायोगैस ब्लोअर, अपशिष्ट और ज्वलनशील गैस ब्लोअर, जड़ें गैस ब्लोअर
YU-EG के बारे में
Since established, B-Tohin has imported advanced technology and equipment, and developed new products constantly. स्थापित होने के बाद से, बी-तोहिन ने उन्नत तकनीक और उपकरण आयात किए हैं, और नए उत्पादों को लगातार विकसित किया है। YU-EG type blower is a new kind product which has the casing and rotors coating with special anti-corrosive materials. यूयू-ईजी प्रकार ब्लोअर एक नई तरह का उत्पाद है जिसमें विशेष विरोधी संक्षारक सामग्री के साथ आवरण और रोटार कोटिंग है। It is applicable to the delivery of special gas, such as bio gas and waste gas. यह विशेष गैस के वितरण पर लागू होता है, जैसे कि बायो गैस और अपशिष्ट गैस।
विशेष विवरण
नमूना |
यू-EG150 |
वायु क्षमता |
13.81-29.26m3/ मिनट |
डिस्चार्ज अंतर दबाव |
10-70KPA |
रोटरी गति |
850-1400rpm |
ठंडा पानी की मात्रा |
15 एल / मिनट |
मोटर प्रकार |
5.5-45KW 380/400/415 / 440V, 3PHASES, 50 / 60HZ, विस्फोट प्रूफ मोटर |
मोटर ब्रांड |
मानक: सीमेंस बीड या वनन मोटर अपने विकल्प के लिए सीमेंस और एबीबी मोटर |
स्थापना प्रकार |
मानक: ऊर्ध्वाधर प्रकार |
मोटर के बिना ब्लोअर का एनडब्ल्यू |
530kg |
पैकिंग का आकार लगभग। |
2.0 * 1.4 * 1.65 मीटर (लंबाई * चौड़ाई * ऊंचाई) |
पैरामीटर शीट
नमूना |
पोर्ट दीया (मिमी) |
विभिन्न दबाव में इनलेट क्षमता (एम 3 / मिनट) और शाफ्ट पावर (किलोवाट) |
शीतलक पानी |
||||||||
गति आरपीएम |
0.1kgf / सेमी 2 | 0.2kgf / सेमी 2 | 0.3kgf / सेमी 2 | 0.4kgf / सेमी 2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01MPa | 0.02MPa | 0.03Mpa | 0.04Mpa | ||||||||
एम 3 / मिनट | किलोवाट | एम 3 / मिनट | किलोवाट | एम 3 / मिनट | किलोवाट | एम 3 / मिनट | किलोवाट | ||||
यू-ईजी 150 |
150 (6 ") | 850 | 16.93 | 4.57 | 16.03 | 8.01 | 15.34 | 10.90 | 14.78 | 14.41 | 15 |
1000 | 20.29 | 5.38 | 19.40 | 9.42 | 18.70 | 12.83 | 18.14 | 16.95 | |||
1150 | 23.66 | 6.19 | 22.76 | 10.84 | 22.07 | 14.75 | 21.50 | 19.50 | |||
1250 | 25.90 | 6.73 | 25.00 | 11.78 | 24.31 | 16.03 | 23.75 | 21.19 | |||
1400 | 29.26 | 7.53 | 28.37 | 13.19 | 27.67 | 17.96 | 27.11 | 23.73 |
नमूना |
पोर्ट दीया (मिमी) |
विभिन्न दबाव में इनलेट क्षमता (एम 3 / मिनट) और शाफ्ट पावर (किलोवाट) |
शीतलक पानी |
||||||||
गति आरपीएम |
0.5kgf / सेमी 2 | 0.6kgf / सेमी 2 | 0.7kgf / सेमी 2 | 0.8kgf / सेमी 2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
एम 3 / मिनट | किलोवाट | एम 3 / मिनट | किलोवाट | एम 3 / मिनट | किलोवाट | एम 3 / मिनट | किलोवाट | ||||
यू-ईजी 150 |
150 (6 ") | 850 | 14.26 | 18.14 | 13.81 | 21.65 | 15 | ||||
1000 | 17.63 | 21.35 | 17.18 | 25.47 | 16.75 | 27.14 | |||||
1150 | 20.99 | 24.55 | 20.54 | 29.30 | 20.11 | 31.21 | |||||
1250 | 23.23 | 26.68 | 22.78 | 31.84 | 22.36 | 33.92 | |||||
1400 | 26.59 | 29.88 | 26.15 | 35.66 | 25.72 | 37.99 |
सामग्री सूची
नहीं। |
भाग का नाम |
मात्रा। |
सामग्री |
|
नहीं। |
भाग का नाम |
मात्रा। |
सामग्री |
1 |
सिलेंडर |
1 |
HT200 |
|
17 |
डोवेल पिन होल |
4 |
|
2 |
ड्राइव एंड-प्लेट |
1 |
HT200 |
|
18 |
गियर अंत-प्लेट |
1 |
HT200 |
3 |
शीतलन प्रणाली |
|
|
|
19 |
तेल फेंकनेवाला |
2 |
45 # |
4 |
ग्रीज़ निपल |
4 |
तांबा |
|
20 |
गोल अखरोट |
2 |
45 # |
5 |
गैस की सील |
8 |
PTFE |
|
21 |
ओइल - सील |
2 |
एफ पी एम |
6 |
ओइल - सील |
4 |
एफ पी एम |
|
22 |
ओ-रिंग |
2 |
एफ पी एम |
7 |
ड्राइव प्ररित करनेवाला |
1 |
QT500 |
|
23 |
आंतरिक बेवल गियर |
2 |
20CrMnTi |
8 |
ओ-रिंग |
8 |
एफ पी एम |
|
24 |
अखरोट को काटें |
2 |
45 # |
9 |
ओइल - सील |
1 |
एफ पी एम |
|
25 |
दायां कॉलर |
2 |
45 # |
10 |
सहनशीलता |
2 |
GCr15 |
|
26 |
तेल टैंक कवर |
1 |
HT200 |
1 1 |
चाभी |
1 |
45 # |
|
27 |
तेल स्तर गेज |
1 |
राल |
12 |
ड्राइव प्ररित करनेवाला कवर |
1 |
45 # |
|
28 |
तितली वसंत |
2 |
65Mn |
13 |
कूद का घेरा |
2 |
65Mn |
|
29 |
स्टॉप वॉशर |
2 |
Q235 |
14 |
प्रेरित करने वाला |
|
QT500 |
|
30 |
चुंबकत्व प्लग |
1 |
|
15 |
प्रेरित प्ररित करनेवाला कवर |
1 |
45 # |
|
31 |
सहनशीलता |
2 |
GCr15 |
16 |
ओ-रिंग |
2 |
एफ पी एम |
|
32 |
दस्ता आस्तीन |
4 |
45 # |
ब्लोअर पैकेज की ड्राइंग ड्राइंग
स्कोप की मानक आपूर्ति
1. शाफ़्ट ब्लोअर
2. वैक्यूम दबाव वाल्व को राहत देते हैं
3. जाँच वाल्व
4. इनलेट साइलेंसर (फिल्टर के साथ)
5. डिस्चार्ज साइलेंसर
6. सार्वजनिक आधार (बेल्ट कवर के साथ)
7. रबर लचीला संयुक्त और सदमे पैड
8. चरखी
9. दबाव नापने का यंत्र
10. बेल्ट
11. बोल्ट और नट और अन्य कनेक्शन भागों
12. मोटर
