ब्लोअर के विभिन्न प्रकार के पेशेवर निर्माता
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BK |
| प्रमाणन: | ISO9001/ISO14001/CE |
| मॉडल संख्या: | BK7018 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Negotiation |
| पैकेजिंग विवरण: | निर्यात मानक लकड़ी के मामले |
| प्रसव के समय: | 5 से 20 कार्य दिवस, ऑर्डर की राशि और विनिर्देश पर निर्भर करते हैं |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100 सेट |
| नाम: | तीन लोब रूट ब्लोअर | वायु क्षमता: | 19.57-52.03m3/मिनट |
|---|---|---|---|
| निर्वहन अंतर दबाव: | 10-50 केपीए | मोटर शक्ति: | 7.5-55kw |
| डिस्चार्ज बोर: | डीएन200 (8") | आवेदनः: | वातन, बैकवॉशिंग, वायवीय संदेश, जल उपचार, सीमेंट कारखाने, प्रिंटिंग प्लांट आदि के लिए उपयोग किया जाता |
| मुख्य सामग्री: | कच्चा लोहा | प्रौद्योगिकी की उत्पत्ति: | संयुक्त राज्य अमेरिका |
| से जुड़ा हुआ है: | बेल्ट और चरखी | वोल्टेज: | 380V/400V/415V/440V/कस्टम्ड |
| आवृत्ति: | 50हर्ट्ज/60हर्ट्ज | आवेदन: | व्यर्थ पानी का उपचार |
| स्थापना प्रकार:: | क्षैतिज या ऊर्ध्वाधर | ||
| हाई लाइट: | 3 लोब जड़ें ब्लोअर,वायवीय संदेश धौंकनी |
||

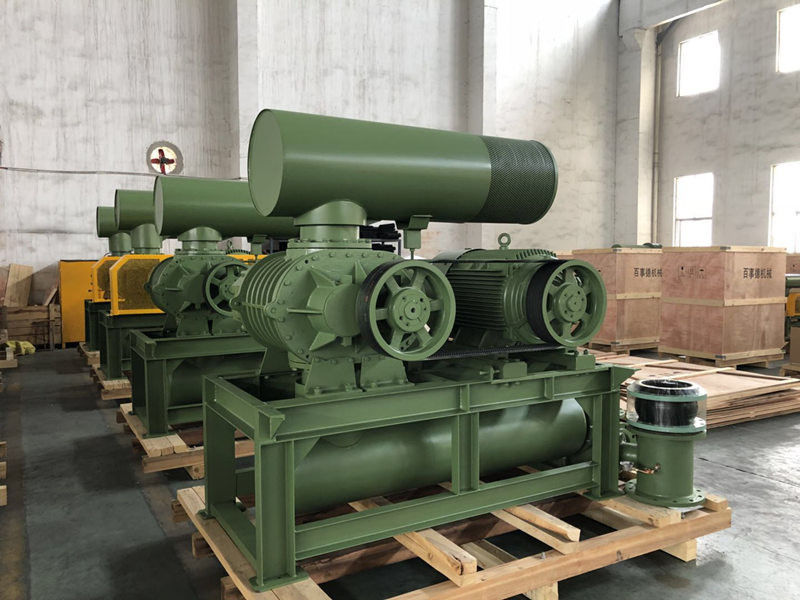

सकारात्मक तीन लोब रूट ब्लोअर, दबाव 10-50KPA, घूर्णन गति 700-1500rpm
पेट्रोकेमिकल उद्योग, निर्माण सामग्री, विद्युत ऊर्जा, धातु विज्ञान, रासायनिक उर्वरक, खानों, बंदरगाहों, वस्त्र, खाद्य, कागज बनाने, एक्वाकल्चर और अपशिष्ट जल उपचार और अन्य क्षेत्रों में प्रयोग किया जाता है,अधिकतर हवा के परिवहन के लिए प्रयोग किया जाता हैगैस और हाइड्रोजन गैस, एसिटिलीन, कार्बन डाइऑक्साइड, ज्वलनशील, विस्फोटक और संक्षारक गैस अनुप्रयोग के लिए, कृपया हमारे अन्य मॉडल जैव गैस ब्लोअर YU-EG श्रृंखला देखें।
विनिर्देशः
|
मॉडल |
BK7018 |
|
वायु क्षमता |
19.57-52.03 मीटर3/मिनट |
|
डिस्चार्ज अंतर दबाव |
10-50 केपीए |
|
घूर्णन गति |
700 से 1500 आरपीएम |
|
मोटर का प्रकार |
7.5KW-55KW 380/400/415/440V, 3PHASES, 50/60HZ, आवृत्ति मोटर भी उपलब्ध है |
|
मोटर ब्रांड |
मानक: सीमेंस बीइड या यहून मोटर आपके विकल्प के लिए सीमेंस और एबीबी मोटर |
|
संयंत्र का प्रकार |
मानक: क्षैतिज प्रकार आपके विकल्प के लिए उपलब्ध ऊर्ध्वाधर प्रकार |
| रंग | अनुकूलित, मानक RAL6011 |
|
मोटर के बिना ब्लोअर का एन.डब्ल्यू. |
564 किलो |
|
पैकिंग का आकार approx. |
1.8*1.3*2.2 (लंबाई*चौड़ाई*ऊंचाई) |
विशेषताएं:
1सुचारू संचालन के लिए हेलिकल टाइमिंग गियर
2कॉम्पैक्ट, स्थापना में लचीलापन उपयोगकर्ताओं को अधिक विकल्प देता है।
3. इम्पेलर की एकीकृत संरचना, वायु प्रवाह संचरण में अधिक स्थिर
4फ्लोरो रबर से बने आयातित तेल सील को अपनाएं, जो परिधान प्रतिरोधी और उच्च तापमान प्रतिरोधी है।
5. कम कंपन और ऊर्जा की बचत।
पैरामीटर शीट
| मॉडल | पोर्ट डाय (एमएम) |
गति | इनलेट क्षमता (m3/min) और शाफ्ट शक्ति (KW) | |||||||||
| 0.1 किलोग्राम/सेमी2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4 किलोग्राम/सेमी2 | 0.5 किलोग्राम वज़न/सेमी2 | ||||||||
| 1000mmH2ओ | 2000mmH2ओ | 3000 मिमीएच2ओ | 4000mmH2ओ | 5000 मिमीएच2ओ | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | ||||||||
| आरपीएम | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | ||
| BK7018 | 200(8") | 700 | 22.65 | 6.69 | 21.37 | 10.92 | 20.38 | 14.81 | 19.57 | 19.85 | ||
| 850 | 28.16 | 8.12 | 26.88 | 13.26 | 25.89 | 17.99 | 25.08 | 24.11 | 24.34 | 27.36 | ||
| 1000 | 33.67 | 9.55 | 32.38 | 15.60 | 31.39 | 21.16 | 30.58 | 28.36 | 29.85 | 32.19 | ||
| 1150 | 39.18 | 10.98 | 37.89 | 17.94 | 36.90 | 24.33 | 36.09 | 32.62 | 35.36 | 37.02 | ||
| 1250 | 42.85 | 11.94 | 41.56 | 19.50 | 40.57 | 26.45 | 39.76 | 35.45 | 39.03 | 40.24 | ||
| 1400 | 48.36 | 13.37 | 47.07 | 21.84 | 46.08 | 29.62 | 45.27 | 39.71 | 44.54 | 45.07 | ||
| 1500 | 52.03 | 14.33 | 50.74 | 23.40 | 49.75 | 31.74 | 48.94 | 42.54 | 48.21 | 48.29 | ||
ब्लोअर मुख्य शरीर की संरचना
|
नहीं. |
भाग का नाम |
Qty. |
|
नहीं. |
भाग का नाम |
Qty. |
|
नहीं. |
भाग का नाम |
Qty. |
|
1 |
पाद |
2 |
|
9 |
बाएं छोर का कवर |
1 |
|
17 |
तेल टैंक |
1 |
|
2 |
हेक्सागोन बोल्ट |
4 |
|
10 |
गोल पिन |
4 |
|
18 |
गियर |
2 |
|
3 |
धूल प्रतिरोधी सील |
1 |
|
11 |
आवरण |
1 |
|
19 |
कुंजी |
2 |
|
4 |
ड्राइव इम्पेलर |
1 |
|
12 |
तेल सील |
4 |
|
20 |
अक्षीय आवरण |
2 |
|
5 |
ड्राइव अंत असर |
2 |
|
13 |
दाहिने छोर का कवर |
1 |
|
21 |
गियर अंत असर |
2 |
|
6 |
चालित इम्पेलर |
2 |
|
14 |
बोल्ट |
16 |
|
22 |
असर प्लेट |
2 |
|
7 |
धूल कवर |
1 |
|
15 |
श्वास |
1 |
|
23 |
समायोज्य पैड |
कई |
|
8 |
वसादार निप्पल |
2 |
|
16 |
माउंटिंग बोल्ट |
8 |
|
24 |
चुंबकीय नट |
1 |
ब्लोअर पैकेज का असेंबलिंग ड्राइंग
दायरे की मानक आपूर्ति
1. नंगे शाफ्ट ब्लोअर
2. राहत वाल्व
3. वेफर चेक वाल्व (स्लिम प्रकार)
4. इनलेट साइलेंसर (एयर फिल्टर के साथ)
5. डिस्चार्ज साइलेंसर
6ब्लोअर और मोटर बेस (बेल्ट कवर के साथ)
7. रबर लचीला जोड़ और झटके शमन
8. मोटर पल्ली
9. दबाव मीटर
10वी-बेल्ट
11. बोल्ट और नट और अन्य कनेक्शन भागों
12विद्युत मोटर
