ब्लोअर के विभिन्न प्रकार के पेशेवर निर्माता

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BK |
| प्रमाणन: | ISO9001/ISO14001 |
| मॉडल संख्या: | BK8016S |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | निर्यात मानक लकड़ी के मामले |
| प्रसव के समय: | 5 से 20 कार्य दिवसों, आदेश राशि और विनिर्देश पर निर्भर करता है |
| भुगतान शर्तें: | एल / सी, टी / टी |
| आपूर्ति की क्षमता: | प्रति माह 100 सेट |
| नाम: | तीन लोब रूट ब्लोअर | वायु क्षमता: | 15.21-47.14m3/min |
|---|---|---|---|
| अधिकतम निर्वहन दबाव: | 10-80 केपीए | मोटर शक्ति: | 30-90 किलोवाट |
| डिस्चार्ज बोर: | डीएन150 (6") | आवेदनः: | वातन, बैकवॉशिंग, वायवीय संदेश, जल उपचार, सीमेंट कारखाने, प्रिंटिंग प्लांट आदि के लिए उपयोग किया जाता |
| मुख्य सामग्री: | कच्चा लोहा | प्रौद्योगिकी की उत्पत्ति: | संयुक्त राज्य अमेरिका |
| असर ब्रांड: | ग्राहक के विकल्प के लिए NSK, SKF | वोल्टेज: | 380V/400V/415V/440V/कस्टम्ड |
| आवृत्ति: | 50हर्ट्ज/60हर्ट्ज | आवेदन: | व्यर्थ पानी का उपचार |
| स्थापना प्रकार:: | क्षैतिज या ऊर्ध्वाधर | ||
| प्रमुखता देना: | थ्री लोब रूट्स एयर ब्लोअर,रूट्स एयर ब्लोअर थ्री लोब,थ्री लोब मिनी रूट्स ब्लोअर |
||
सकारात्मक तीन लोब रूट ब्लोअर, दबाव 10-80KPA, घूर्णन गति 700-1500rpm
रूट ब्लोअर का व्यापक रूप से विद्युत, पेट्रोलियम, इस्पात उद्योग, गंध, खाद्य, ऑक्सीजन निर्माण, स्पिनिंग में उपयोग किया जाता है।
वैक्यूम पैकिंग, कागज निर्माण, जलीय कृषि, अपशिष्ट जल उपचार, वायवीय परिवहन आदि।
विनिर्देशः
|
मॉडल |
BK8016S |
|
वायु क्षमता |
15.21-47.14 मीटर3/मिनट |
|
डिस्चार्ज अंतर दबाव |
10-80 केपीए |
|
घूर्णन गति |
700 से 1500 आरपीएम |
|
मोटर का प्रकार |
30KW-90KW 380/400/415/440V, 3PHASES, 50/60HZ, आवृत्ति मोटर भी उपलब्ध है |
|
मोटर ब्रांड |
मानक: सीमेंस बीइड या यहून मोटर आपके विकल्प के लिए सीमेंस और एबीबी मोटर |
|
संयंत्र का प्रकार |
मानक: क्षैतिज प्रकार आपके विकल्प के लिए उपलब्ध ऊर्ध्वाधर प्रकार |
| रंग | अनुकूलित, मानक RAL6011 |
|
मोटर के बिना ब्लोअर का एन.डब्ल्यू. |
800 किलो |
|
पैकिंग का आकार approx. |
2.1*1.5*2.35 (लंबाई*चौड़ाई*ऊंचाई) |
विशेषताएं:
1सुचारू संचालन के लिए हेलिकल टाइमिंग गियर
2कॉम्पैक्ट, स्थापना में लचीलापन उपयोगकर्ताओं को अधिक विकल्प देता है।
3. इम्पेलर की एकीकृत संरचना को अपनाएं, संचालन में अधिक स्थिर।
4फ्लोरिक रबर से बने आयातित तेल सील को अपनाएं, जो अच्छा पहनने प्रतिरोध और उच्च तापमान प्रतिरोध है।
5. कम कंपन और ऊर्जा की बचत।
पैरामीटर शीट
| मॉडल | पोर्ट डाय (एमएम) | गति | इनलेट वायु प्रवाह (m3/min) और शाफ्ट शक्ति ((KW)) ((m3/min)) | |||||||||||||||
| 0.1 किलोग्राम/सेमी2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4 किलोग्राम/सेमी2 | 0.5kgf/cm2 | 0.6 किलोग्राम/सेमी2 | 0.7 किलोग्राम/सेमी2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.5Mpa | 0.6Mpa | 0.7Mpa | 0.8Mpa | |||||||||||
| आरपीएम | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | ||
| BK8016S | 150 (6") | 700 | 20.17 | 11.16 | 18.75 | 13.93 | 17.67 | 16.69 | 16.75 | 19.45 | 15.94 | 22.21 | 15.21 | 24.98 | ||||
| 850 | 25.23 | 13.55 | 23.81 | 16.91 | 22.72 | 20.26 | 21.81 | 23.62 | 21.00 | 26.97 | 20.27 | 30.33 | 19.59 | 33.68 | ||||
| 1000 | 30.29 | 15.95 | 28.87 | 19.89 | 27.78 | 23.84 | 26.86 | 27.79 | 26.05 | 31.73 | 25.32 | 35.68 | 24.65 | 39.63 | 24.02 | 43.57 | ||
| 1150 | 35.34 | 18.34 | 33.93 | 22.88 | 32.84 | 27.42 | 31.92 | 31.95 | 31.11 | 36.49 | 30.38 | 41.03 | 29.71 | 45.57 | 29.08 | 50.11 | ||
| 1250 | 38.72 | 19.93 | 37.30 | 24.87 | 36.21 | 29.80 | 35.29 | 34.73 | 34.48 | 39.67 | 33.75 | 44.60 | 33.08 | 49.53 | 32.45 | 54.47 | ||
| 1400 | 43.77 | 22.33 | 42.35 | 27.85 | 41.26 | 33.38 | 40.35 | 38.90 | 39.54 | 44.43 | 38.81 | 49.95 | 38.14 | 55.48 | 37.51 | 61.00 | ||
| 1500 | 47.14 | 23.92 | 45.72 | 29.84 | 44.64 | 35.76 | 43.72 | 41.68 | 42.91 | 47.60 | 42.18 | 53.52 | 41.51 | 59.44 | 40.88 | 65.36 | ||
विनिर्माण मानक
आपूर्तिकर्ता द्वारा उपलब्ध कराए गए उत्पादों का निर्माण निम्नलिखित मानकों के अनुसार किया जाता है:
JISB8341-1995 "विस्थापन कंप्रेसर परीक्षण और निरीक्षण विधि"
JB/T8941.1-1999 "सामान्य आवेदन के लिए रूट ब्लोअर के लिए शर्तें"
JB/T8941.2-1999 "सामान्य अनुप्रयोग के लिए रूट ब्लोअर के लिए प्रदर्शन परीक्षण विधि"
जीबी/टी 13306-91 जीबी/टी 13306-91 "नेमप्लेट"
ब्लोअर मुख्य शरीर की संरचना
|
नहीं. |
भाग का नाम |
Qty. |
|
नहीं. |
भाग का नाम |
Qty. |
|
नहीं. |
भाग का नाम |
Qty. |
|
1 |
पाद |
2 |
|
9 |
बाएं छोर का कवर |
1 |
|
17 |
तेल टैंक |
1 |
|
2 |
हेक्सागोन बोल्ट |
4 |
|
10 |
गोल पिन |
4 |
|
18 |
गियर |
2 |
|
3 |
धूल प्रतिरोधी सील |
1 |
|
11 |
आवास |
1 |
|
19 |
कुंजी |
2 |
|
4 |
ड्राइव इम्पेलर |
1 |
|
12 |
तेल सील |
4 |
|
20 |
अक्षीय आवरण |
2 |
|
5 |
ड्राइव अंत असर |
2 |
|
13 |
दाहिने छोर का कवर |
1 |
|
21 |
गियर अंत असर |
2 |
|
6 |
चालित इम्पेलर |
2 |
|
14 |
बोल्ट |
16 |
|
22 |
असर प्लेट |
2 |
|
7 |
धूल कवर |
1 |
|
15 |
श्वास |
1 |
|
23 |
समायोज्य पैड |
कई |
|
8 |
वसादार निप्पल |
2 |
|
16 |
माउंटिंग बोल्ट |
8 |
|
24 |
चुंबकीय नट |
1 |

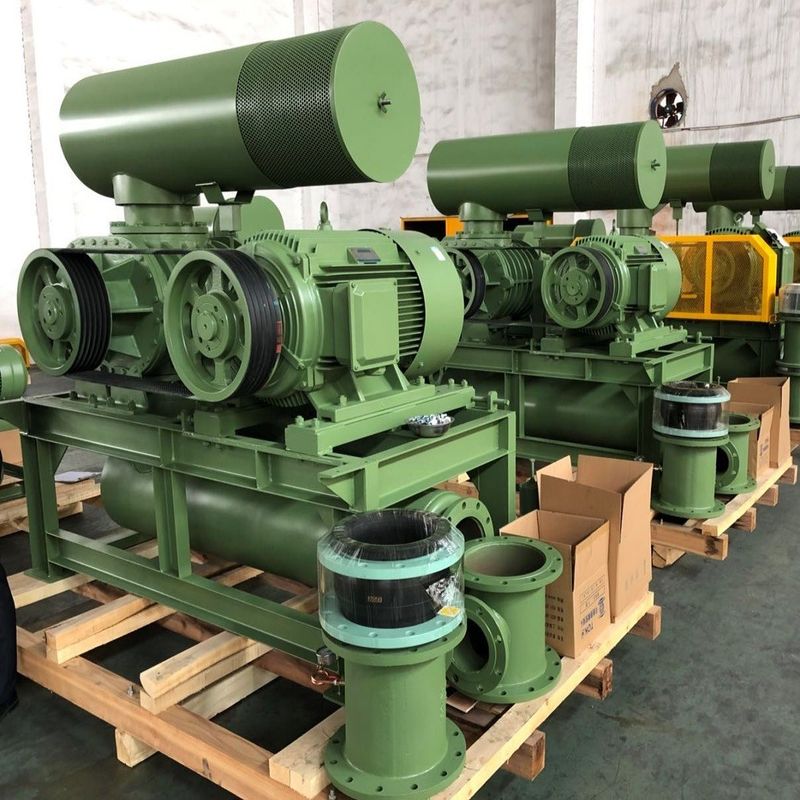

ब्लोअर पैकेज का असेंबलिंग ड्राइंग
दायरे की मानक आपूर्ति
1. नंगे शाफ्ट ब्लोअर
2. राहत वाल्व
3. स्लिम प्रकार के वेफर चेक वाल्व
4. इनलेट साइलेंसर (एयर फिल्टर के साथ)
शमन शमन यंत्र को मुख्य रूप से ब्लोअर के प्रवेश द्वार पर वायु प्रवाह शोर को समाप्त करने के लिए अपनाया जाता है। इसे बाहरी सिलेंडर, आंतरिक सिलेंडर, फ्लैंज और अन्य भागों द्वारा वेल्डेड किया जाता है,और ध्वनि अवशोषण सामग्री को हल्के वजन के लिए आंतरिक और बाहरी सिलेंडरों के बीच रखा जाता है, कम प्रतिरोध और बेहतर शोर कम करने का प्रभाव। साइलेंसर A3 स्टील से बना है।
5. डिस्चार्ज साइलेंसर
6ब्लोअर और मोटर बेस (बेल्ट कवर के साथ)
7. रबर लचीला जोड़ और झटके शमन
8. मोटर पल्ली
9. दबाव मीटर
10वी-बेल्ट
11. बोल्ट और नट और अन्य कनेक्शन भागों
12विद्युत मोटर
वैकल्पिक भाग जैसे ध्वनिक आवरण, नियंत्रण कैबिनेट, ऑटो-स्टार्ट वाल्व और स्पेयर पार्ट उपलब्ध हैं।
