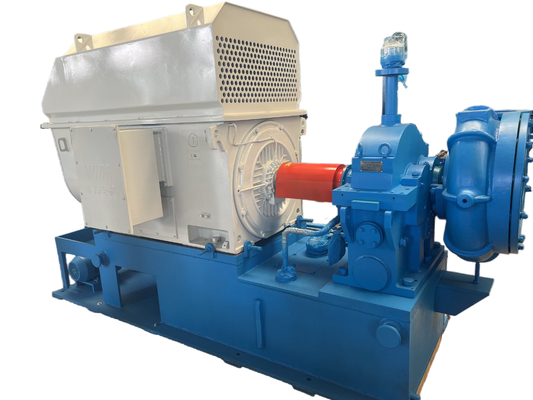

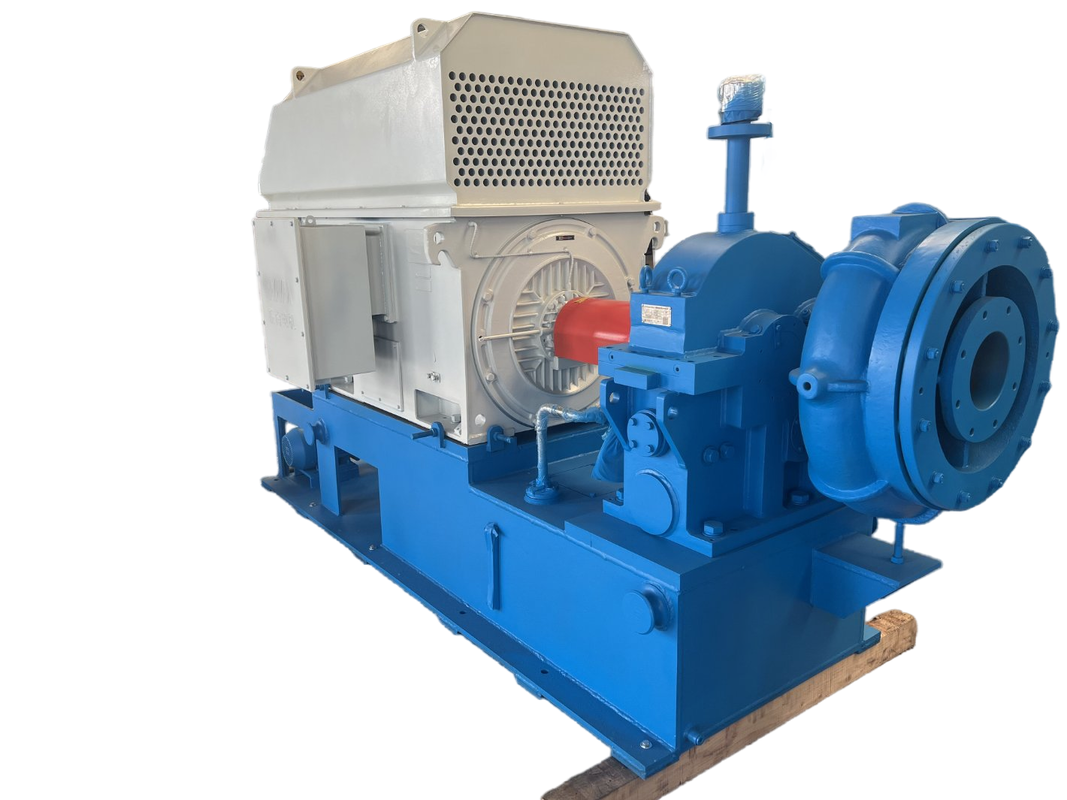

230 m3/min,50-100Kpa दबाव, एकल चरण उच्च गति केन्द्रापसारक अपशिष्ट जल उपचार वायुकरण ब्लोअर


टिप्पणियाँ:
1. डिस्चार्ज दबाव 198Kpa ((A) के लिए डिज़ाइन किया गया है, आवेदन का दायरा:145-198 Kpa (A) या दबाव अनुपात ε 1. 5 ≤ε≤1. 9 6 है;
2धूल और अन्य ठोस अशुद्धियों की मात्रा ≤ 10mg/m3
3. समुद्र तल 1000 मीटर से अधिक होने पर मोटर विशेष होना चाहिए;
4यह 60°C से अधिक के इनपुट तापमान या 120°C से अधिक के आउटपुट तापमान के लिए उपयुक्त नहीं है।
5. उपरोक्त शीट में वायु प्रवाह 20°C और 1 एटम की स्थिति में मूल्य है;
6.कृपया कैटलॉग में नहीं दिखाई गई क्षमता के लिए हमारे तकनीकी विभाग से परामर्श करें.
7एक चरण के उच्च गति वाले केन्द्रापसारक वैक्यूम पंप के मॉडल चयन के लिए, कृपया हमारी कंपनी के तकनीकी विभाग से संपर्क करें।


1,इनलेट गाइड व्हेल डिवाइस
नौ फ्लाई से युक्त इनलेट गाइड फ्लाई डिवाइस को इम्पेलर से पहले स्थापित किया जाता है और इसके खुलने की डिग्री को एक इलेक्ट्रिक ऑपरेटर द्वारा नियंत्रित किया जाता है।जब विद्युत ऑपरेटर नियंत्रण कक्ष से 4-20mA संकेत प्राप्त करता है, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.

2,वोल्टे
विश्वसनीय वायवीय प्रदर्शन, उच्च दक्षता और 85% तक सभी बहु-परिवर्तन दक्षता प्राप्त करने के लिए सबसे उपयुक्त वॉल्यूट रनर को अपनाया जाता है।




3,स्टेप-अप बॉक्स
हेलिकल प्रकार के स्टेप-अप गियर से लैस है।


स्लाइडिंग प्रकार का असर बैबिट धातु सतह के साथ अपनाया जाता है। असर अपने शाफ्ट और शीतलन का समर्थन करने के लिए स्नेहक फिल्म लेता है।विश्वसनीय प्रदर्शन और दीर्घायु.




4,उच्च दक्षता वाले रोलर
इम्पेलर, जो त्रैमासिक मिश्रित अर्ध-खुले प्रकार का है, को त्रि-आयामी सिद्धांत द्वारा डिजाइन किया गया है। इम्पेलर के लिए वक्र को अनुकरण करने के लिए आवर्ती रूप से चुना जाता है

यह कंप्यूटर पर काम करने की स्थिति को बेहतर बनाता है और गैस के वास्तविक प्रवाह के लिए बेहतर फिट बैठता है। इस बीच, यह केन्द्रापसारक बल के कारण होने वाले शीश विरूपण को कम करता है और दक्षता की विश्वसनीयता में सुधार करता है।
इम्पेलर और हाई-स्पीड शाफ्ट के लिए एडवांस कनेक्शन प्रकार को अपनाया जाता है।
इम्पेलर की सामग्री वैकल्पिक है, एरो-मेटल या स्टेनलेस स्टील या अन्य सामग्री कस्टम के अनुरोधों के अनुसार उपलब्ध है।






ब्लोअर संरचना

जीएस श्रृंखला के केन्द्रापसारक ब्लोअर में एकल-चरण कांटिलिवर, अक्षीय इनलेट और कट्टरपंथी डिस्चार्ज संरचना होती है।हवा इनलेट फिल्टर सेटिंग से सक्शन पाइप और इनलेट गाइड फैन डिवाइस में आता है.मुख्य ड्राइविंग मोटर युग्मन और स्टेप-अप बॉक्स से जुड़ा हुआ है.
स्टेप-अप गियर टर्नरी मिक्स्ड सेमी-ओपन इम्पेलर को बिजली के लिए गैस बनाने के लिए ड्राइव करता है,और गैस डिस्चार्ज बिना फ्लेन डिफ्यूज़र और वॉल्यूट कक्ष के माध्यम से बाहर निकलता है।


मुख्य विशेषताएं

·अच्छा वायुगतिकीय प्रदर्शनः त्रि-आध-खुले मिश्रित प्रवाह के रोलर को भंवर पैदा करने के लिए आसान नहीं है और छोटे वायु प्रवाह के नुकसान के लिए अपनाया गया है।

·इनपुट गाइड स्लेन द्वारा समायोजित, इकाई की दक्षता वक्र समतल है, और यहां तक कि गैर-डिजाइन ऑपरेटिंग परिस्थितियों में,अच्छी ऊर्जा-बचत प्रभाव प्राप्त किया जा सकता है।

·कॉम्पैक्ट संरचना,छोटा फर्श क्षेत्र,आसान संचालन।

·इम्पेलर उच्च शक्ति वाले विमानन एल्यूमीनियम मिश्र धातु से बना है, जिसे आयातित पांच-समन्वय लिंकेज मशीनिंग केंद्र द्वारा छोटी वक्र त्रुटि के साथ मशीनीकृत किया गया है।यह विश्वसनीय वायवीय प्रदर्शन और उच्च दक्षता का हैजबकि यह अधिकांश रूट ब्लोअर की तुलना में 15%-25% बिजली बचा सकता है।

·इम्पेलर और स्पीड-अप गियर इंटीग्रल स्ट्रक्चर के होते हैं, जो यांत्रिक नुकसान को काफी कम करता है।

·उच्च गति से चलने में अच्छी स्थिरता, कम कंपन, कम शोर और लंबे सेवा जीवन के लिए हेलिकल प्रकार का गतिवर्धक गियर अपनाया गया है।

·विशेष झुकाव पैड असरः विशेष झुकाव पैड के माध्यम से, उत्पाद में उच्च गति के तहत चलने पर उच्च स्थिरता है।

·स्वचालित नियंत्रण की उच्च डिग्री,अच्छी विश्वसनीयता।


ब्लोअर पैकेज का असेंबलिंग ड्राइंग


दायरे की मानक आपूर्ति

1. ब्लोअर मुख्य शरीर
2. इनलेट गाइड फ्लाई
3. इनलेट साइलेंसर
4स्टेनलेस स्टील लचीला जोड़
5उच्च गति गियर बॉक्स
7निर्वहन वाल्व
8चेक वाल्व
9आधार फ्रेम
10. स्नेहक प्रणाली
11पीएलसी नियंत्रण बॉक्स
12मोटर
