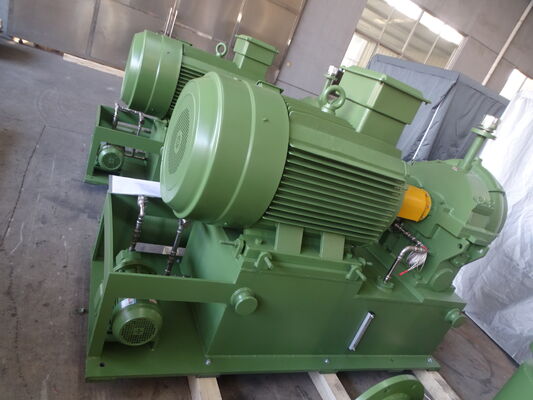

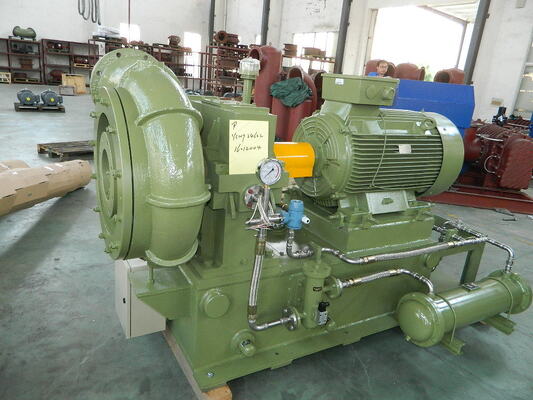

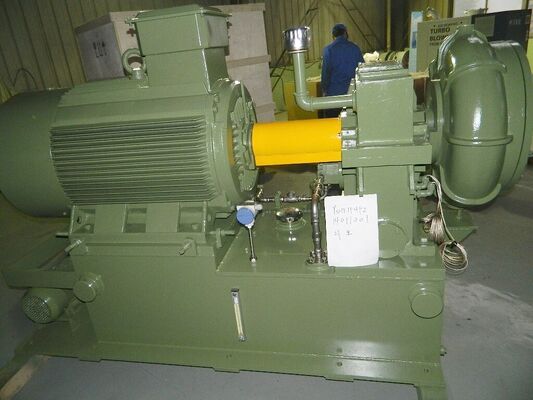

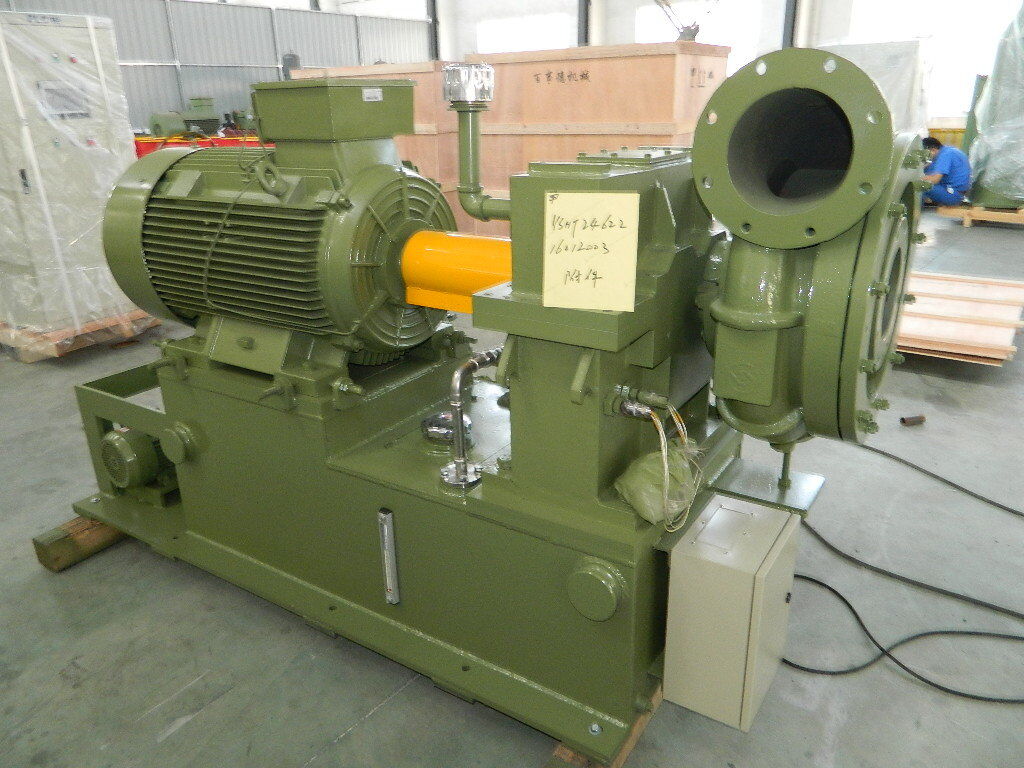

GS210 सीरीज 210 m3/min एकल चरण उच्च गति केन्द्रापसारक जल उपचार ब्लोअर


टिप्पणी:
1.डिस्चार्ज दबाव 198Kpa(A) के लिए डिज़ाइन किया गया है, अनुप्रयोग का दायरा: 145-198 Kpa (A) या दबाव अनुपात ε 1 है। 5 ≤ε≤1 . 9 6 ;
2.धूल सामग्री और अन्य ठोस अशुद्धियाँ ≤10mg/m3;
3. जब समुद्र का स्तर 1000 मीटर से अधिक हो तो मोटर विशेष होनी चाहिए;
4. यह 60℃ से अधिक इनलेट तापमान या 120℃ से अधिक आउटलेट तापमान के लिए उपयुक्त नहीं है;
5. उपरोक्त शीट में वायु प्रवाह 20℃ और 1 एटीएम की स्थिति में मान है;
6.कैटलॉग में नहीं दिखाई गई क्षमता के लिए कृपया हमारे तकनीकी विभाग से परामर्श लें।
7. सिंगल-स्टेज हाई-स्पीड सेंट्रीफ्यूगल वैक्यूम पंप के मॉडल चयन के लिए, कृपया हमारी कंपनी के तकनीकी विभाग से संपर्क करें।


1, इनलेट गाइड वेन डिवाइस
नौ वैन से बना, इनलेट गाइड वेन डिवाइस प्ररित करनेवाला से पहले स्थापित किया गया है और इसकी खुली डिग्री को एक इलेक्ट्रिक ऑपरेटर द्वारा नियंत्रित किया जाता है। जब इलेक्ट्रिक ऑपरेटर को नियंत्रण कक्ष से 4-20mA सिग्नल प्राप्त होता है, तो यह वेन की खुली डिग्री को समायोजित करता है (खुली डिग्री का मान इलेक्ट्रिक ऑपरेटर के पैनल और नियंत्रण स्क्रीन दोनों पर दिखाया जाता है) ताकि इनलेट गाइड वेन डिवाइस प्ररित करनेवाला में गैस प्रवाहित होने से पहले काम कर सके और 45-100% के वायु प्रवाह समायोजन के कार्य का एहसास कर सके।

2,वॉल्यूट
विश्वसनीय वायवीय प्रदर्शन, उच्च दक्षता और सभी बहुभिन्नरूपी दक्षता को 85% तक प्राप्त करने के लिए सबसे उपयुक्त वॉल्यूट रनर को अपनाया जाता है।




3,स्टेप-अप बॉक्स
हेलिकल प्रकार का स्टेप-अप गियर सुसज्जित है। यह गियर प्रसार कठोर है और उच्च गति रोटेशन और लंबी सेवा जीवन के तहत उत्कृष्ट प्रदर्शन का है।


बैबिट धातु की सतह के साथ स्लाइडिंग प्रकार की बीयरिंग को अपनाया जाता है। बीयरिंग अपने शाफ्ट और शीतलन का समर्थन करने के लिए स्नेहक फिल्म लेती है। इसे कम घर्षण, उच्च एंटीनॉक विशेषता, विश्वसनीय प्रदर्शन और दीर्घायु के साथ चित्रित किया जाता है।




4, उच्च दक्षता प्ररित करनेवाला
प्ररित करनेवाला, जो टर्नरी मिश्रित अर्ध-खुला प्रकार है, त्रि-आयामी सिद्धांत द्वारा डिज़ाइन किया गया है। अनुकरण करने के लिए प्ररित करनेवाला के लिए वक्र को आवर्ती रूप से चुना जाता है

कंप्यूटर पर काम करने की स्थिति, और गैस के वास्तविक प्रवाह के लिए बेहतर फिटिंग। इस बीच, यह केन्द्रापसारक बल के कारण होने वाले वेन विरूपण को कम करता है और दक्षता विश्वसनीयता में सुधार करता है।
प्ररित करनेवाला और उच्च गति शाफ्ट के लिए अग्रिम कनेक्शन प्रकार अपनाया जाता है। डिलीवरी से पहले, ब्लोअर के उच्च प्रदर्शन को सुनिश्चित करने के लिए प्ररित करनेवाला ओवर-स्पीड और गतिशील संतुलन परीक्षण लिया जाता है।
प्ररित करनेवाला की सामग्री वैकल्पिक है, एयरो-मेटल या स्टेनलेस स्टील या कस्टम के अनुरोध के अनुसार अन्य सामग्री उपलब्ध है।






ब्लोअर संरचना

जीएस सीरीज सेंट्रीफ्यूगल ब्लोअर में सिंगल-स्टेज कैंटिलीवर, एक्सियल इनलेट और रेडिकल डिस्चार्ज संरचना शामिल है। इनलेट फिल्टर सेटिंग से हवा सक्शन पाइप और इनलेट गाइड वेन डिवाइस में आती है। मुख्य ड्राइविंग मोटर कपलिंग और स्टेप-अप बॉक्स से जुड़ा होता है। जब शुरू होता है,
स्टेप-अप गियर बिजली के लिए गैस बनाने के लिए टर्नरी मिश्रित अर्ध-खुले प्ररित करनेवाला को चलाता है, और गैस को वेन-लेस डिफ्यूज़र और वॉल्यूट चैम्बर के माध्यम से बाहर निकालता है।


मुख्य लक्षण

·अच्छा वायुगतिकीय प्रदर्शन: टर्नरी सेमी-ओपन मिश्रित-प्रवाह प्ररित करनेवाला को आसानी से भंवर उत्पन्न न करने और छोटे वायु प्रवाह हानि के लिए अपनाया गया।

·इनलेट गाइड वेन द्वारा समायोजित, यूनिट की दक्षता वक्र सपाट है, और गैर-डिज़ाइन की गई परिचालन स्थितियों के तहत भी, अच्छा ऊर्जा-बचत प्रभाव प्राप्त किया जा सकता है।

·कॉम्पैक्ट संरचना, छोटा फर्श क्षेत्र, आसान संचालन।

·प्ररित करनेवाला उच्च शक्ति वाले विमानन एल्यूमीनियम मिश्र धातु से बना है, जिसे छोटी वक्र त्रुटि के साथ आयातित पांच-समन्वय लिंकेज मशीनिंग केंद्र द्वारा मशीनीकृत किया जाता है। यह विश्वसनीय वायवीय प्रदर्शन और उच्च दक्षता वाला है, जबकि अधिकांश रूट्स ब्लोअर की तुलना में यह 15% -25% बिजली बचा सकता है।

·प्ररित करनेवाला और स्पीड-अप गियर अभिन्न संरचना के होते हैं, जो यांत्रिक हानि को काफी कम कर देते हैं।

· हाई-स्पीड रनिंग के तहत अच्छी स्थिरता, कम कंपन, कम शोर और लंबी सेवा जीवन के लिए हेलिकल प्रकार के स्पीड-अप गियर को अपनाया गया।

·विशेष टिल्टिंग पैड बेयरिंग: विशेष टिल्टिंग पैड के माध्यम से, उच्च गति पर चलने पर उत्पाद में उच्च स्थिरता होती है।

·उच्च स्तर का स्वचालित नियंत्रण, अच्छी विश्वसनीयता।


ब्लोअर पैकेज की ड्राइंग असेंबल करना


दायरे की मानक आपूर्ति

1. ब्लोअर मुख्य बॉडी
2. इनलेट गाइड वेन
3. इनलेट साइलेंसर
4. स्टेनलेस स्टील लचीला जोड़
5. हाई स्पीड गियर बॉक्स
7. डिस्चार्ज वाल्व
8. वाल्व की जाँच करें
9. बेस फ्रेम
10. स्नेहक प्रणाली
11. पीएलसी नियंत्रण बॉक्स
12. मोटर
