उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | BK |
प्रमाणन: | ISO9001/ISO14001/CE |
मॉडल संख्या: | बीके 6005 |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | निर्यात मानक लकड़ी के मामले |
प्रसव के समय: | 5 से 20 कार्य दिवस, आदेश राशि और विनिर्देश पर निर्भर करता है |
भुगतान शर्तें: | एल/सी, टी/टी |
आपूर्ति की क्षमता: | प्रति माह 100 सेट |
वायु क्षमता: | 4.58-12.74m3/मिनट | निर्वहन अंतर दबाव: | 10-80 केपीए |
---|---|---|---|
इंजन की शक्ति: | 2.2-22 किलोवाट | डिस्चार्ज बोर: | डीएन80 (3”) |
शीतलक प्रकार: | वायु | आवेदन पत्र:: | वातन, बैकवाशिंग, वायवीय संदेश, जल उपचार, सीमेंट, पाइप समाशोधन, बिजली संयंत्र, आदि के लिए आवेदन किया। |
सहनशीलता: | विकल्प के लिए एनएसके, एसकेएफ | रंग: | मानक RAL6011, या अनुकूलित |
हाई लाइट: | 10kpa हाई प्रेशर रूट्स ब्लोअर,एयर कूलिंग हाई प्रेशर रूट्स ब्लोअर,हाई प्रेशर रूट्स स्टाइल ब्लोअर |

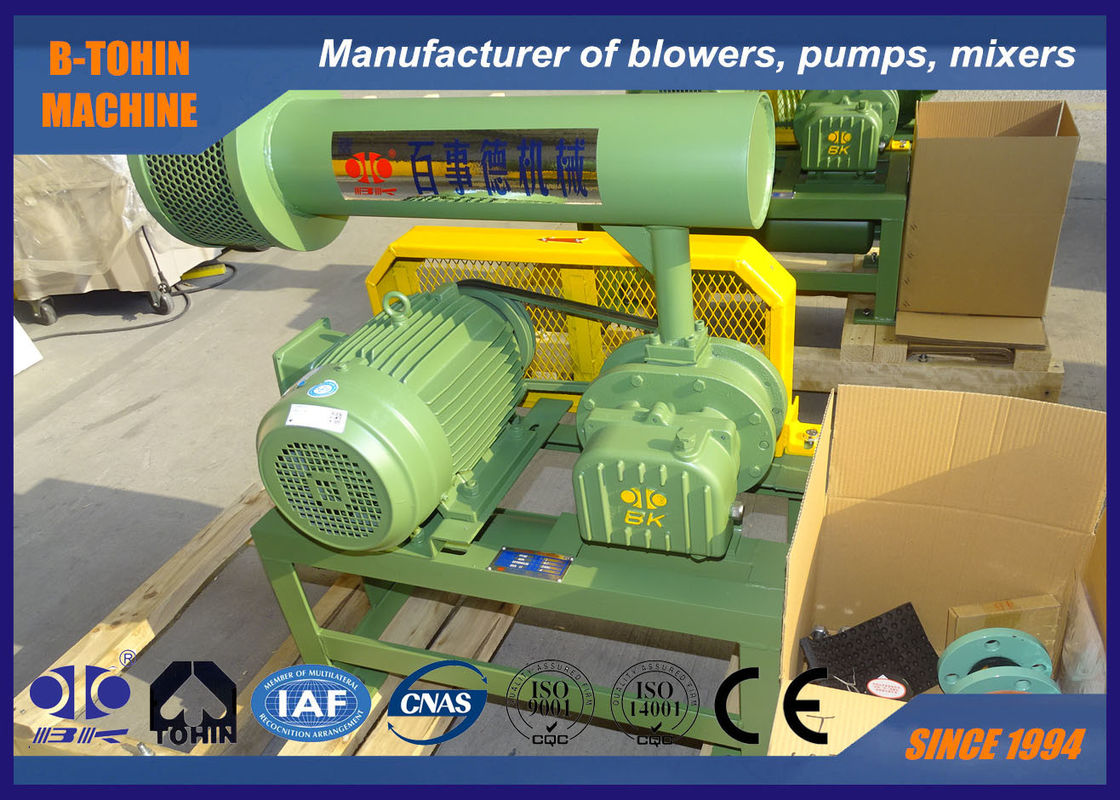

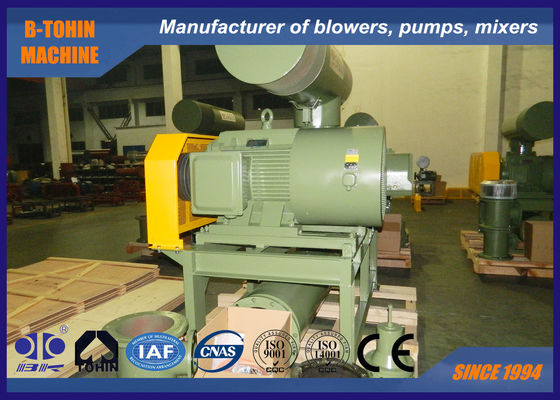

एरेशन थ्री लोब रूट्स ब्लोअर, रोटरी ब्लोअर, 10KPA - 80KPA, एयर ब्लोअर
बीके के बारे में
बीके रूट्स ब्लोअर एक प्रकार का उत्पाद है जिसे राष्ट्रीय मानकों के अनुसार डिजाइन और निर्मित किया गया है।
इस प्रकार के ब्लोअर को व्यापक रूप से एक क्षेत्र के रूप में उपयोग किए जाने वाले सीवेज जल उपचार में लागू किया जाता है।
विशेष विवरण:
आदर्श |
बीके 6005 |
वायु क्षमता |
3.84-12.74 मी3/मिनट |
निर्वहन अंतर दबाव |
10-50 केपीए |
रोटरी गति |
850-1800 आरपीएम |
मोटर प्रकार |
2.2KW-22KW 380/400/415/440V, 3 चरण, 50/60 हर्ट्ज |
मोटर ब्रांड |
मानक: सीमेंस Beide या Wannan मोटर आपके विकल्प के लिए सीमेंस और एबीबी मोटर |
स्थापना प्रकार |
मानक: क्षैतिज प्रकार। आपके विकल्प के लिए लंबवत प्रकार उपलब्ध है |
मोटर के बिना ब्लोअर का NW |
241 किग्रा |
पैकिंग का आकार लगभग। |
1.5*1.05*1.75m (लंबाई*चौड़ाई*ऊंचाई) |
विशेषताएं:
1. सुचारू संचालन के लिए पेचदार प्रकार का समय गियर
2. स्थापना में कॉम्पैक्ट, लचीलापन उपयोगकर्ताओं को अधिक विकल्प देता है।
3. विभाजित संरचना की कमियों से बचने के लिए प्ररित करनेवाला और शाफ्ट की अभिन्न संरचना
4. अच्छे पहनने के प्रतिरोध और उच्च तापमान प्रतिरोध के साथ फ्लोरो रबर से बने एसकेएफ तेल सील स्थापित हैं।
5. कम कंपन और छोटी ऊर्जा खपत।
पैरामीटर शीट
आदर्श | पोर्ट दीया (एमएम) |
रफ़्तार | इनलेट क्षमता (एम3/मिनट) और शाफ्ट पावर (किलोवाट) | |||||||
0.1 किग्रा / सेमी2 | 0.2 किग्रा / सेमी2 | 0.3 किग्रा / सेमी2 | 0.4 किग्रा / सेमी2 | |||||||
1000mmH2हे | 2000mmH2हे | 3000mmH2हे | 4000mmH2हे | |||||||
0.01 एमपीए | 0.02 एमपीए | 0.03 एमपीए | 0.04 एमपीए | |||||||
rpm | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | ||
बीके 6005 | 80(3") | 850 | 5.44 | 1.69 | 4.97 | 3.01 | 4.63 | 3.98 | 4.33 | 4.97 |
1000 | 6.59 | 1.99 | 6.13 | 3.54 | 5.78 | 4.69 | 5.48 | 5.85 | ||
1150 | 7.74 | 2.29 | 7.28 | 4.08 | 6.93 | 5.39 | 6.63 | 6.72 | ||
1250 | 8.51 | 2.49 | 8.05 | 4.43 | 7.70 | 5.86 | 7.40 | 7.31 | ||
1400 | 9.66 | 2.79 | 9.20 | 4.96 | 8.86 | 6.56 | 8.56 | 8.19 | ||
1500 | 10.43 | 2.98 | 9.97 | 5.32 | 9.63 | 7.03 | 9.33 | 8.77 | ||
1650 | 11.59 | 3.28 | 11.12 | 5.85 | 10.78 | 7.73 | 10.48 | 9.65 | ||
1800 | 12.74 | 3.58 | 12.28 | 6.38 | 11.93 | 8.44 | 11.63 | 10.53 |
आदर्श | पोर्ट दीया (एमएम) |
रफ़्तार | इनलेट क्षमता (एम3/मिनट) और शाफ्ट पावर (किलोवाट) | |||||||
0.5 किग्रा / सेमी2 | 0.6 किग्रा / सेमी2 | 0.7 किग्रा / सेमी2 | 0.8 किग्रा / सेमी2 | |||||||
5000mmH2हे | 6000mmH2हे | 7000mmH2हे | 8000mmH2हे | |||||||
0.05 एमपीए | 0.06 एमपीए | 0.07 एमपीए | 0.08 एमपीए | |||||||
rpm | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | ||
बीके 6005 | 80(3") | 850 | 4.07 | 6.12 | 3.84 | 7.28 | ||||
1000 | 5.23 | 7.20 | 5.00 | 8.56 | 4.77 | 9.65 | 4.58 | 10.94 | ||
1150 | 6.38 | 8.28 | 6.15 | 9.84 | 5.93 | 11.09 | 5.74 | 12.59 | ||
1250 | 7.15 | 9.01 | 6.92 | 10.70 | 6.70 | 12.06 | 6.50 | 13.68 | ||
1400 | 8.30 | 10.09 | 8.07 | 11.98 | 7.85 | 13.51 | 7.66 | 15.32 | ||
1500 | 9.07 | 10.81 | 8.84 | 12.84 | 8.62 | 14.47 | 8.43 | 16.42 | ||
1650 | 10.23 | 11.89 | 9.99 | 14.12 | 9.77 | 15.92 | 9.58 | 18.06 | ||
1800 | 11.38 | 12.97 | 11.15 | 15.41 | 10.92 | 17.36 | 10.73 | 19 |
ब्लोअर मेन बॉडी की संरचना
नहीं। |
भाग का नाम |
मात्रा। |
|
नहीं। |
भाग का नाम |
मात्रा। |
|
नहीं। |
भाग का नाम |
मात्रा। |
1 |
आधार |
2 |
|
9 |
लेफ्ट एंड कवर |
1 |
|
17 |
तेल टैंक |
1 |
2 |
हेक्सागॉन बोल्ट |
4 |
|
10 |
गोल पिन |
4 |
|
18 |
गियर |
2 |
3 |
एंटीडस्ट सील |
1 |
|
1 1 |
झलार |
1 |
|
19 |
चाभी |
2 |
4 |
ड्राइव प्ररित करनेवाला |
1 |
|
12 |
ओइल - सील |
4 |
|
20 |
अक्षीय आस्तीन |
2 |
5 |
सहन करना |
2 |
|
13 |
दाहिने सिरे का आवरण |
1 |
|
21 |
सहन करना |
2 |
6 |
प्रेरित प्ररित करनेवाला |
2 |
|
14 |
पेंच |
16 |
|
22 |
घर्षण प्रतिरोधी प्लेट |
2 |
7 |
धूल का प्याला |
1 |
|
15 |
मोहलत |
1 |
|
23 |
समायोज्य पैड |
कई |
8 |
ग्रीज़ निपल |
2 |
|
16 |
पेंच |
8 |
|
24 |
चुंबकीय अखरोट |
1 |
ब्लोअर पैकेज की ड्राइंग को असेंबल करना
दायरे की मानक आपूर्ति
1. ब्लोअर मेन बॉडी
2. दबाव राहत वाल्व
3. चेक वाल्व
4. इनलेट मफलर (एयर फिल्टर के साथ)
5. डिस्चार्ज मफलर
6. सार्वजनिक आधार (बेल्ट कवर के साथ)
7. रबर लचीला जोड़ और शॉक पैड
8. मोटर चरखी
9. प्रेशर गेज
10. वी-बेल्ट
11. बोल्ट और नट और अन्य कनेक्शन भागों
12. विद्युत मोटर
