ब्लोअर के विभिन्न प्रकार के पेशेवर निर्माता

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BK |
| प्रमाणन: | ISO9001/ISO14001/CE |
| मॉडल संख्या: | BK6005 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | निर्यात मानक लकड़ी के मामले |
| प्रसव के समय: | 5 से 20 कार्यदिवस, आदेश राशि और विनिर्देश पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100 सेट |
| वायु क्षमता: | 4.22-11.74m3/मिनट | निर्वहन अंतर दबाव: | 10-80 केपीए |
|---|---|---|---|
| मोटर शक्ति: | 5.5-22kw | डिस्चार्ज बोर: | डीएन80 (3”) |
| शीतलक प्रकार: | हवा | आवेदनः: | वातन, बैकवाशिंग, वायवीय संदेश, जल उपचार, सीमेंट, पाइप समाशोधन, बिजली संयंत्र, आदि के लिए आवेदन किया। |
| असर पड़ना: | विकल्प के लिए एनएसके, एसकेएफ | रंग: | मानक RAL6011, या अनुकूलित |
| प्रमुखता देना: | उच्च दबाव रोटरी लोब ब्लोअर,रोटरी लोब उच्च दबाव जड़ें धौंकनी,एनएसके असर उच्च दबाव जड़ें धौंकनी |
||

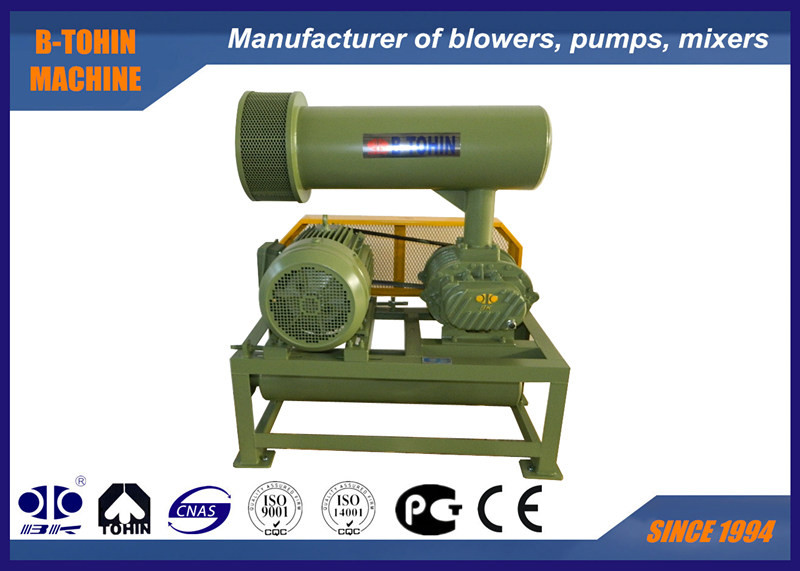

एरेशन थ्री लोब रूट्स ब्लोअर, रोटरी ब्लोअर, 10KPA - 80KPA, एयर ब्लोअर
BK के बारे में
BK रूट्स ब्लोअर राष्ट्रीय मानकों के अनुसार डिज़ाइन और निर्मित एक प्रकार का उत्पाद है।
इस प्रकार का ब्लोअर व्यापक रूप से सीवेज जल उपचार में एक एरेटर के रूप में उपयोग किया जाता है।
विशेषताएँ:
|
मॉडल |
BK6005 |
|
वायु क्षमता |
4.22-11.74m3/मिनट |
|
डिस्चार्ज डिफरेंशियल प्रेशर |
10-80KPA |
|
रोटरी गति |
850-1800rpm |
|
मोटर प्रकार |
5.5KW-22KW 380/400/415/440V, 3PHASES, 50/60HZ |
|
मोटर ब्रांड |
मानक: सीमेंस बेइड या वानन मोटर आपके विकल्प के लिए सीमेंस और एबीबी मोटर |
|
स्थापना प्रकार |
मानक: क्षैतिज प्रकार। आपके विकल्प के लिए ऊर्ध्वाधर प्रकार उपलब्ध है |
|
मोटर के बिना ब्लोअर का N.W. |
241 किलो |
|
पैकिंग का आकार लगभग। |
1.5*1.05*1.75m (लंबाई*चौड़ाई*ऊंचाई) |
विशेषताएँ:
1. सुचारू संचालन के लिए हेलिकल प्रकार के टाइमिंग गियर
2. स्थापना में कॉम्पैक्ट, लचीलापन उपयोगकर्ताओं को अधिक विकल्प देता है।
3. स्प्लिट संरचना की कमियों से बचने के लिए इम्पेलर और शाफ्ट की अभिन्न संरचना
4. अच्छे पहनने के प्रतिरोध और उच्च तापमान प्रतिरोध के साथ फ्लोरो रबर से बने SKF तेल सील स्थापित हैं।
5. कम कंपन और कम ऊर्जा की खपत।
पैरामीटर शीट
| प्रकार | पोर्ट व्यास | गति | विभिन्न स्थितियों में इनलेट एयरफ्लो (m3/min) और शाफ्ट पावर (KW) | |||||||||||||||
| 10kpa | 20kpa | 30kpa | 40kpa | 50kpa | 60kpa | 70kpa | 80kpa | |||||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK6005 | 80(3'') | 850 | 5.01 | 1.66 | 4.58 | 2.95 | 4.26 | 3.90 | 3.99 | 4.87 | 3.75 | 6.00 | 3.54 | 7.13 | ||||
| 1000 | 6.07 | 1.95 | 5.65 | 3.47 | 5.33 | 4.59 | 5.05 | 5.73 | 4.82 | 7.06 | 4.60 | 8.39 | 4.40 | 9.45 | 4.22 | 10.73 | ||
| 1150 | 7.13 | 2.24 | 6.71 | 3.99 | 6.39 | 5.28 | 6.11 | 6.59 | 5.88 | 8.12 | 5.67 | 9.65 | 5.46 | 10.87 | 5.29 | 12.33 | ||
| 1250 | 7.84 | 2.44 | 7.42 | 4.34 | 7.10 | 5.74 | 6.82 | 7.16 | 6.59 | 8.82 | 6.38 | 10.49 | 6.17 | 11.82 | 5.99 | 13.41 | ||
| 1400 | 8.91 | 2.73 | 8.48 | 4.86 | 8.16 | 6.43 | 7.89 | 8.02 | 7.65 | 9.88 | 7.44 | 11.74 | 7.23 | 13.24 | 7.06 | 15.02 | ||
| 1500 | 9.61 | 2.92 | 9.19 | 5.21 | 8.87 | 6.89 | 8.59 | 8.60 | 8.36 | 10.59 | 8.15 | 12.58 | 7.94 | 14.18 | 7.76 | 16.09 | ||
| 1650 | 10.68 | 3.22 | 10.25 | 5.73 | 9.93 | 7.58 | 9.66 | 9.46 | 9.42 | 11.65 | 9.21 | 13.84 | 9.00 | 15.60 | 8.83 | 17.70 | ||
| 1800 | 11.74 | 3.51 | 11.31 | 6.25 | 11.00 | 8.27 | 10.72 | 10.32 | 10.49 | 12.71 | 10.27 | 15.10 | 10.07 | 17.02 | 9.89 | 19.31 | ||
ब्लोअर मुख्य बॉडी की संरचना
|
नहीं। |
भाग का नाम |
मात्रा |
|
नहीं। |
भाग का नाम |
मात्रा |
|
नहीं। |
भाग का नाम |
मात्रा |
|
1 |
आधार |
2 |
|
9 |
बायाँ अंत कवर |
1 |
|
17 |
तेल टैंक |
1 |
|
2 |
हेक्सागोन बोल्ट |
4 |
|
10 |
गोल पिन |
4 |
|
18 |
गियर |
2 |
|
3 |
एंटीडस्ट सील |
1 |
|
11 |
आवरण |
1 |
|
19 |
कुंजी |
2 |
|
4 |
ड्राइव इम्पेलर |
1 |
|
12 |
तेल सील |
4 |
|
20 |
अक्षीय आस्तीन |
2 |
|
5 |
बेयरिंग |
2 |
|
13 |
दायाँ अंत कवर |
1 |
|
21 |
बेयरिंग |
2 |
|
6 |
संचालित इम्पेलर |
2 |
|
14 |
बोल्ट |
16 |
|
22 |
बेयरिंग प्लेट |
2 |
|
7 |
डस्ट कप |
1 |
|
15 |
साँस लेने वाला |
1 |
|
23 |
समायोज्य पैड |
कई |
|
8 |
ग्रीस निप्पल |
2 |
|
16 |
बोल्ट |
8 |
|
24 |
चुंबकीय नट |
1 |
ब्लोअर पैकेज का असेंबलिंग आरेख
दायरे की मानक आपूर्ति
1. ब्लोअर मुख्य बॉडी
2. प्रेशर रिलीव वाल्व
3. चेक वाल्व
4. इनलेट मफलर (एयर फिल्टर के साथ)
5. डिस्चार्ज मफलर
6. सार्वजनिक आधार (बेल्ट कवर के साथ)
7. रबर लचीला जोड़ और शॉक पैड
8. मोटर पुली
9. प्रेशर गेज
10. वी-बेल्ट
11. बोल्ट और नट और अन्य कनेक्शन भाग
12. इलेक्ट्रिक मोटर
