ब्लोअर के विभिन्न प्रकार के पेशेवर निर्माता

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BK |
| प्रमाणन: | ISO9001/ISO14001 |
| मॉडल संख्या: | BKW8024S |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | निर्यात मानक लकड़ी के मामले |
| प्रसव के समय: | 5 से 20 कार्य दिवसों, आदेश राशि और विनिर्देश पर निर्भर करता है |
| भुगतान शर्तें: | एल / सी, टी / टी |
| आपूर्ति की क्षमता: | प्रति माह 50 सेट |
| नाम: | रूट्स रोटरी लोब ब्लोअर | प्रकार: | धनात्मक विस्थापन जड़ प्रकार, तीन पालियाँ |
|---|---|---|---|
| हवाई क्षमता: | 31.89-50.67 घन मीटर/मिनट | डिस्चार्ज डिफरेंशियल प्रेशर: | 60-80 केपीए |
| मोटर शक्ति: | 22-90 kW | डिस्चार्ज बोर: | डीएन200(8") |
| प्रेरित प्रकार: | मोटर चालित, बेल्ट और पुली द्वारा जुड़ा हुआ है | स्थापना प्रकार: | क्षैतिज, लंबवत उपलब्ध भी |
| प्रमुखता देना: | बार 0.8 रूट्स रोटरी लोब ब्लोअर,थ्री लोब रूट्स रोटरी लोब ब्लोअर,80kpa ट्राई लोब रूट्स ब्लोअर |
||

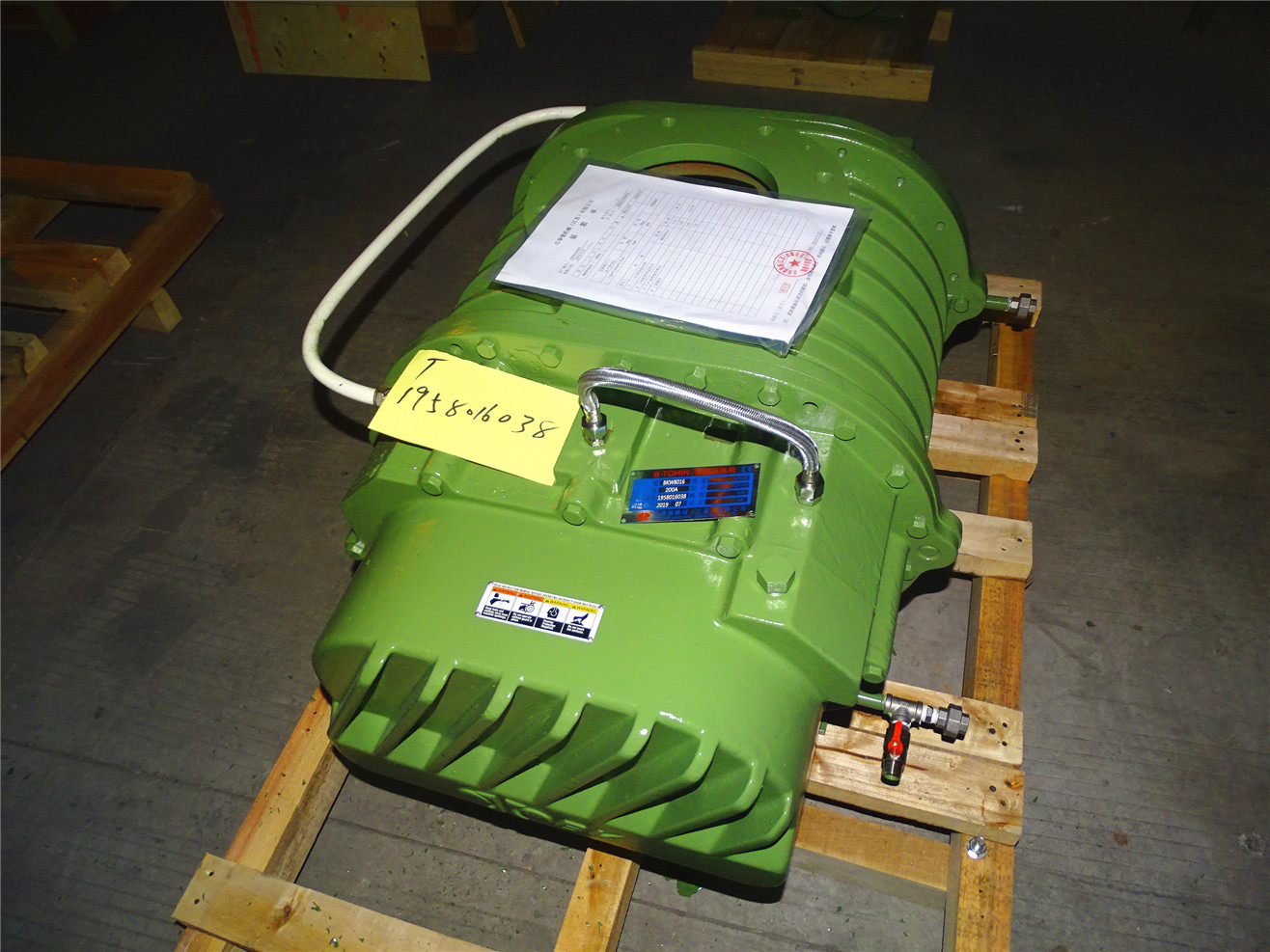

कास्ट आयरन रूट्स रोटरी लोब ब्लोअर, क्षमता 3600m3/घंटा रूट्स लोब ब्लोअर
रूट्स ब्लोअर एक प्रकार का वॉल्यूमेट्रिक ब्लोअर है जिसकी एयर कैपेसिटी और रेवोल्यूशन का एक अनुपात होता है। थ्री-लोब टाइप ब्लोअर के प्रत्येक रोटेशन के लिए टू-लोब की तुलना में तीन बार एयर सक्शन और डिस्चार्ज की आवश्यकता होती है। टू-लोब टाइप ब्लोअर की तुलना में, थ्री-लोब रूट्स ब्लोअर में कम एयर पल्सेशन और अधिक स्थिर ऑपरेशन की विशेषताएं होती हैं।
इसमें दो समानांतर बेयरिंग पर दो लोब होते हैं। लोब, अंडाकार केसिंग और प्रत्येक लोब के बीच बहुत छोटे गैप होते हैं। विपरीत दिशाओं में लोब की समान गति रोटेशन निश्चित मात्रा में हवा को केसिंग और लोब से घिरा हुआ सक्शन साइड से डिस्चार्ज साइड तक पहुंचाता है।
विनिर्देश
|
मॉडल |
BKW8024S |
|
एयर कैपेसिटी |
31.89-50.67m3/min |
|
डिस्चार्ज डिफरेंशियल प्रेशर |
60-80KPA |
|
रोटरी स्पीड |
800-1100rpm |
|
कूलिंग वाटर वॉल्यूम |
15 L/min |
|
मोटर टाइप |
22-90KW |
|
इंस्टॉलेशन टाइप |
मानक: हॉरिजॉन्टल टाइप। |
|
ब्लोअर का N.W. बिना मोटर के |
800kg |
|
पैकिंग साइज लगभग। |
2.28*1.51*2.45m (L*W*H) |
विशेषताएं
1. ऊर्जा बचत के लिए रोटर कर्व्स में सुधार 15 से 25%
2. BKW रूट्स ब्लोअर में फ्लोरो रबर सीलिंग मटेरियल का उपयोग करके अच्छी सीलिंग परफॉर्मेंस होती है।
3. गियर की सटीकता पांचवीं क्लास है, और मुख्य पार्ट्स स्मूथ रनिंग सुनिश्चित करने के लिए NC मशीन्ड हैं।
4. सटीक डायनामिक बैलेंस के कारण कम कंपन।
5. ले जाई जाने वाली हवा साफ और तेल या धूल से मुक्त होती है।
पैरामीटर शीट
| मॉडल | पोर्ट डाया (MM) | स्पीड | इनलेट एयरफ्लो (m3/min) और शाफ्ट पावर (KW) (m3/min) | |||||||||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | कूलिंग पानी |
|||||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | L/min | |||
| BKW8024S | 200 (8") | 800 | 33.69 | 46.25 | 32.76 | 51.61 | 31.89 | 56.97 | 15 | |||||
| 850 | 36.52 | 49.14 | 35.59 | 54.84 | 34.72 | 60.53 | ||||||||
| 900 | 39.35 | 52.03 | 38.42 | 58.06 | 37.56 | 64.09 | ||||||||
| 1000 | 45.01 | 57.82 | 44.08 | 64.51 | 43.22 | 71.21 | ||||||||
| 1100 | 50.67 | 63.60 | 49.74 | 70.96 | 48.88 | 78.33 | ||||||||
ब्लोअर मुख्य बॉडी की संरचना
कूलिंग वाटर का फ्लो डायरेक्शन

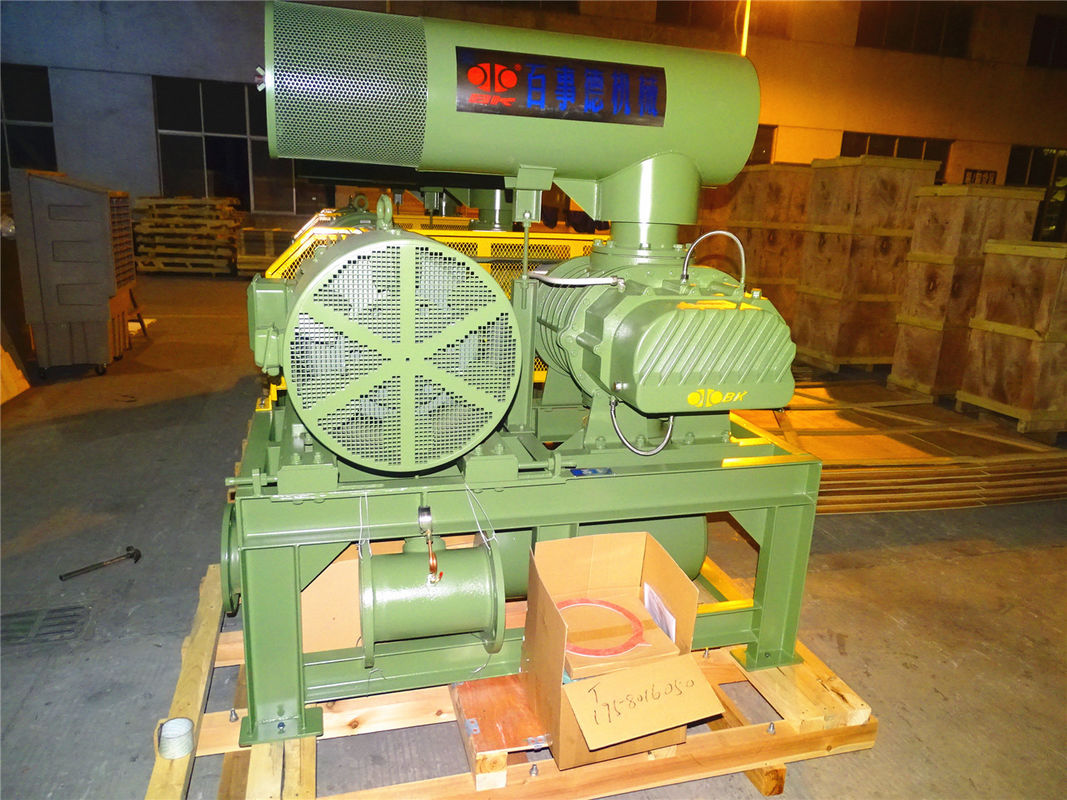

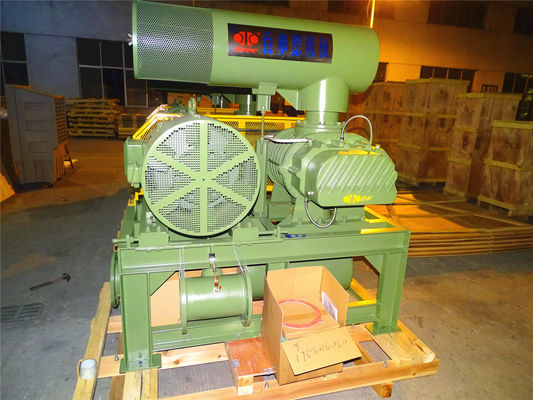

ब्लोअर पैकेज का असेंबलिंग ड्राइंग
मानक आपूर्ति का दायरा
1. शाफ्ट ब्लोअर
2. इनलेट साइलेंसर (एयर फिल्टर के साथ)
3. आउटलेट साइलेंसर
4. रिलीफ वाल्व
यह सिस्टम पर एक सुरक्षा उपकरण है। जब सिस्टम असामान्य रूप से काम करता है और प्रतिरोध रेटेड मूल्य से अधिक हो जाता है, तो प्रेशर रिलीफ वाल्व खुल जाता है और प्रेशर रिलीफ वाल्व से हवा डिस्चार्ज करता है ताकि ब्लोअर और मोटर को ओवरलोड होने से बचाया जा सके।
5. चेक वाल्व
इसका उपयोग शटडाउन के दौरान सिस्टम में उच्च दबाव वाली हवा के बैक-फ्लो को रोकने के लिए किया जाता है। बैक-फ्लो ब्लोअर के रिवर्स होने का कारण बन सकता है और फिर ब्लोअर में खराबी आ सकती है। वाल्व बॉडी कास्ट आयरन से बनी होती है।
6. फ्लेक्सिबल जॉइंट
7. प्रेशर गेज
8. ब्लोअर पुली और मोटर पुली
9. वी-बेल्ट
10. बेल्ट कवर
11. पब्लिक बेस
12. मोटर
