उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | BK |
प्रमाणन: | ISO9001/ISO14001/CE |
मॉडल संख्या: | BK6015 |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | निर्यात मानक लकड़ी के मामले |
प्रसव के समय: | 5 से 20 कार्य दिवसों, आदेश राशि और विनिर्देश पर निर्भर करता है |
भुगतान शर्तें: | एल / सी, टी / टी |
आपूर्ति की क्षमता: | प्रति माह 100 सेट |
नाम: | तीन लोब रूट ब्लोअर | प्रकार: | सकारात्मक विस्थापन, जड़ प्रकार, वायु संवहन |
---|---|---|---|
वायु क्षमता: | 14.23-37.95m3/मिनट | निर्वहन अंतर दबाव: | 10-50 केपीए |
मोटर शक्ति: | 7.5-45KW | डिस्चार्ज बोर: | डीएन150 (6") |
शीतलक प्रकार: | हवा | आवेदनः: | वातन, बैकवाशिंग, वायवीय संदेश, जल उपचार, सीमेंट, पाइप समाशोधन, बिजली संयंत्र, आदि के लिए आवेदन किया। |
मुख्य सामग्री: | कच्चा लोहा | प्रौद्योगिकी की उत्पत्ति: | संयुक्त राज्य अमेरिका |
आउटलेट का आकार: | DN150(6") | ब्लोअर आरपीएम: | 850-1800 |
वोल्टेज और आवृत्ति: | 380V/400V415V/440V&50Hz/60Hz | रंग: | अनुकूलित रंग |
हाई लाइट: | कम शोर जड़ों ब्लोअर,जड़ें तीन पालि ब्लोअर,50KPA तीन पालि रोटरी ब्लोअर |

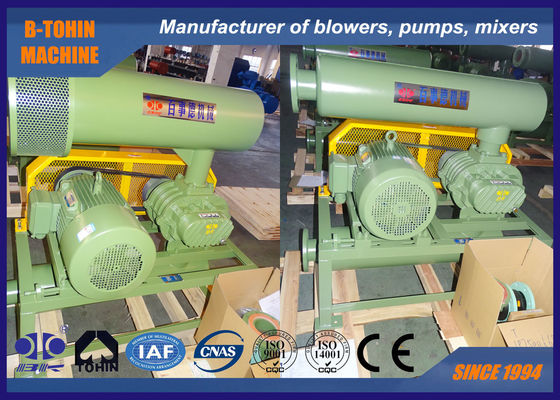

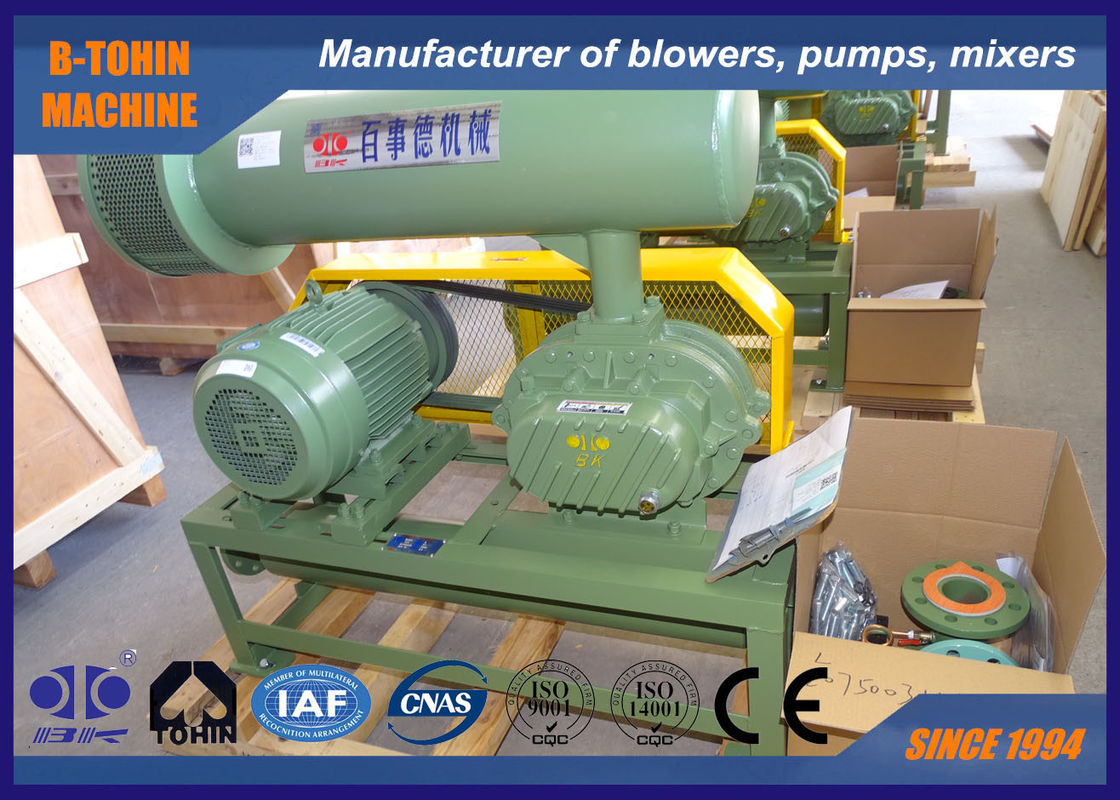

वायुकरण बैकवॉश त्रि-लोब विस्थापन जड़ें ब्लोअर
सीमेंट/जल उपचार कम शोर
एरेशन टैंक थ्री लोब रूट्स ब्लोअर, बेल्ट ड्राइव पीडी एयर ब्लोअर, 10-50 केपीए
बी-टोहिन रूट ब्लोअर एक आधुनिक रूट ब्लोअर ब्रांड है जो ग्रीन टेक्नोलॉजी और पर्यावरण संरक्षण उपकरण के अनुसंधान और विकास, निर्माण और विपणन पर केंद्रित है।जल उपचार के वायुकरण में बीके ब्लोअर्स का व्यापक रूप से प्रयोग किया गया है.
विनिर्देशः
मॉडल |
BK6015 |
वायु क्षमता |
14.23-37.95 मीटर3/मिनट |
डिस्चार्ज अंतर दबाव |
10-50 केपीए |
घूर्णन गति |
850-1800 आरपीएम |
मोटर का प्रकार |
5.5KW-45KW 380/400/415/440V, 3PHASES, 50/60HZ, आवृत्ति मोटर भी उपलब्ध है |
मोटर ब्रांड |
मानक: सीमेंस बीइड या यहून मोटर आपके विकल्प के लिए सीमेंस और एबीबी मोटर |
संयंत्र का प्रकार |
मानक: क्षैतिज प्रकार। आपके विकल्प के लिए उपलब्ध ऊर्ध्वाधर प्रकार |
रंग | अनुकूलित, मानक RAL6011 |
मोटर के बिना ब्लोअर का एन.डब्ल्यू. |
380 किलो |
पैकिंग का आकार approx. |
1.8*1.2*2 मीटर (लंबाई*चौड़ाई*ऊंचाई) |
विशेषताएं:
1सुचारू संचालन के लिए हेलिकल टाइमिंग गियर
2कॉम्पैक्ट, स्थापना में लचीलापन उपयोगकर्ताओं को अधिक विकल्प देता है।
3चलने में स्थिर घूर्णन के लिए इम्पेलर की एकीकृत संरचना।
4फ्लोरो रबर से बने आयातित तेल सील को अपनाएं, जो बेहतर पहनने प्रतिरोध और उच्च तापमान प्रतिरोध के साथ हों।
5. कम शोर, कम कंपन और आर्थिक ऊर्जा खपत।
पैरामीटर शीट
मोडेल | पोर्ट डाय (एमएम) | गति | इनलेट वायु प्रवाह (m3/min) और शाफ्ट शक्ति ((KW) | |||||||||
0.1 किलोग्राम/सेमी2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4 किलोग्राम/सेमी2 | 0.5 किलोग्राम वज़न/सेमी2 | ||||||||
1000mmH2ओ | 2000mmH2ओ | 3000 मिमीएच2ओ | 4000mmH2ओ | 5000 मिमीएच2ओ | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | ||||||||
आरपीएम | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | ||
BK6015 | 150 (6") | 850 | 16.66 | 4.61 | 15.65 | 8.08 | 14.89 | 11.00 | 14.23 | 13.94 | ||
1000 | 20.02 | 5.43 | 19.01 | 9.50 | 18.25 | 12.94 | 17.60 | 16.40 | 17.04 | 20.39 | ||
1150 | 23.38 | 6.24 | 22.37 | 10.93 | 21.61 | 14.88 | 20.96 | 18.86 | 20.40 | 23.45 | ||
1250 | 25.62 | 6.78 | 24.61 | 11.88 | 23.85 | 16.18 | 23.20 | 20.50 | 22.64 | 25.49 | ||
1400 | 28.99 | 7.60 | 27.98 | 13.30 | 27.21 | 18.12 | 26.56 | 22.96 | 26.00 | 28.55 | ||
1500 | 31.23 | 8.14 | 30.22 | 14.25 | 29.46 | 19.41 | 28.81 | 24.60 | 28.25 | 30.59 | ||
1650 | 34.59 | 8.96 | 33.58 | 15.68 | 32.82 | 21.35 | 32.17 | 27.05 | 31.61 | 33.65 | ||
1800 | 37.95 | 9.77 | 36.94 | 17.10 | 36.18 | 23.29 | 35.53 | 29.51 | 34.97 | 36.71 |
ब्लोअर मुख्य शरीर की संरचना
नहीं. |
भाग का नाम |
Qty. |
|
नहीं. |
भाग का नाम |
Qty. |
|
नहीं. |
भाग का नाम |
Qty. |
1 |
पाद |
2 |
|
9 |
बाएं छोर का कवर |
1 |
|
17 |
तेल टैंक |
1 |
2 |
हेक्सागोन बोल्ट |
4 |
|
10 |
गोल पिन |
4 |
|
18 |
गियर |
2 |
3 |
धूल प्रतिरोधी सील |
1 |
|
11 |
आवरण |
1 |
|
19 |
कुंजी |
2 |
4 |
ड्राइव इम्पेलर |
1 |
|
12 |
तेल सील |
4 |
|
20 |
अक्षीय आवरण |
2 |
5 |
असर |
2 |
|
13 |
दाहिने छोर का कवर |
1 |
|
21 |
असर |
2 |
6 |
चालित इम्पेलर |
2 |
|
14 |
बोल्ट |
16 |
|
22 |
असर प्लेट |
2 |
7 |
धूल का कप |
1 |
|
15 |
श्वास |
1 |
|
23 |
समायोज्य पैड |
कई |
8 |
वसादार निप्पल |
2 |
|
16 |
बोल्ट |
8 |
|
24 |
चुंबकीय नट |
1 |
ब्लोअर पैकेज का असेंबलिंग ड्राइंग
दायरे की मानक आपूर्ति

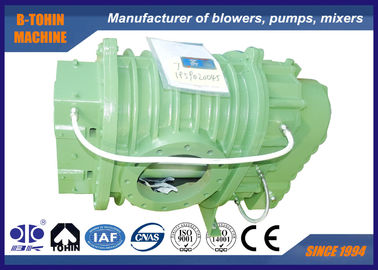

1. नंगे शाफ्ट ब्लोअर
2. दबाव राहत वाल्व
3. वेफर चेक वाल्व (स्लिम प्रकार)
4. इनलेट साइलेंसर (एयर फिल्टर के साथ)
5. आउटलेट साइलेंसर
6सार्वजनिक आधार (बेल्ट कवर के साथ)
7. रबर लचीला जोड़ और झटके पैड
8. मोटर पल्ली
9. दबाव मीटर
10वी-बेल्ट
11. बोल्ट और नट और अन्य कनेक्शन भागों
12विद्युत मोटर
