ब्लोअर के विभिन्न प्रकार के पेशेवर निर्माता

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BK |
| प्रमाणन: | ISO9001/ISO14001/CE |
| मॉडल संख्या: | BK9020S |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | निर्यात मानक लकड़ी के मामले |
| प्रसव के समय: | 5 से 20 कार्यदिवस, आदेश राशि और विनिर्देश पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 50 सेट |
| नाम: | तीन लोब रूट ब्लोअर | प्रकार: | सकारात्मक विस्थापन, जड़ प्रकार, वायु संवहन |
|---|---|---|---|
| वायु क्षमता: | 42.58-80.18m3/मिनट | निर्वहन अंतर दबाव: | 10-80 केपीए |
| मोटर शक्ति: | 30-132KW | डिस्चार्ज बोर: | डीएन200 (8") |
| शीतलक प्रकार: | हवा | आवेदनः: | वातन, बैकवाशिंग, वायवीय संदेश, जल उपचार, सीमेंट, पाइप समाशोधन, बिजली संयंत्र, आदि के लिए आवेदन किया। |
| मुख्य सामग्री: | कच्चा लोहा | वोल्टेज: | 380V/400V/415V/440V/कस्टम्ड |
| आवृत्ति: | 50हर्ट्ज/60हर्ट्ज | स्थापना प्रकार:: | क्षैतिज या ऊर्ध्वाधर |
| प्रमुखता देना: | 3 लोब रूट ब्लोअर,जड़ें लोब ब्लोअर |
||

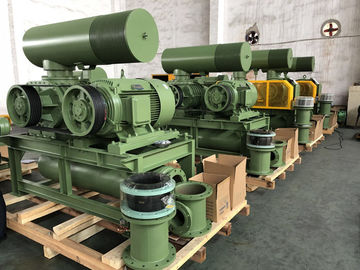

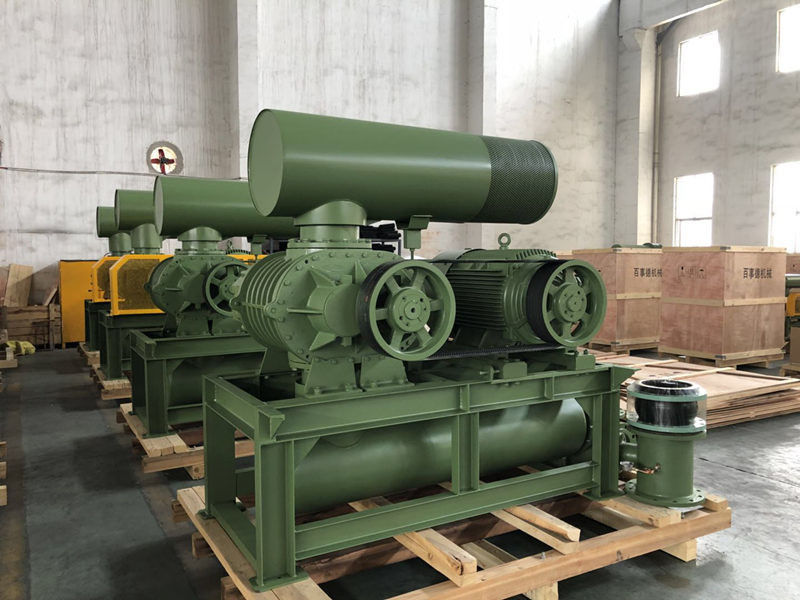

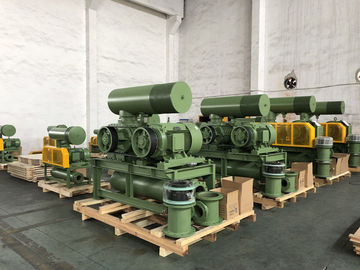

DN250 तीन लोब रूट ब्लोअर, 15-132KW, 80KPA हवा ठंडा घूर्णी ब्लोअर
बीके ब्लोअरों ने पूर्ण-एडियाबेटिक दक्षता के साथ-साथ आयतन दक्षता में सुधार किया है और बेहतर हवा प्रदान करते हैं
क्षमता बनाम दबाव विशेषताएं।
|
मॉडल |
BK9020S |
|
वायु क्षमता |
42.58-80.18 मीटर3/मिनट |
|
डिस्चार्ज अंतर दबाव |
10-80 केपीए |
|
घूर्णन गति |
1000-1500 आरपीएम |
|
मोटर का प्रकार |
30-132KW 380/400/415/440V, 3PHASES, 50/60HZ, आवृत्ति मोटर भी उपलब्ध है |
|
मोटर ब्रांड |
मानक: सीमेंस बीइड या यहून मोटर आपके विकल्प के लिए सीमेंस और एबीबी मोटर |
|
संयंत्र का प्रकार |
मानक: क्षैतिज प्रकार। आपके विकल्प के लिए उपलब्ध ऊर्ध्वाधर प्रकार |
| रंग | अनुकूलित, मानक RAL6011 |
|
मोटर के बिना ब्लोअर का एन.डब्ल्यू. |
1310 किलो |
|
पैकिंग का आकार approx. |
2.62*1.78*2.45 मीटर (लंबाई*चौड़ाई*ऊंचाई) |
विशेषताएं:
1.बीके तीन-लोब ब्लोअर को 80 केपीए बढ़ते दबाव के भीतर पानी शीतलक की आवश्यकता नहीं है।
2हेलिकल गियर को अधिक स्थिर परिवहन के लिए अपनाया जाता है।
3रोटर की एक विशेष प्रोफ़ाइल को अपनाने से रोटरों के बीच रिक्त स्थान को स्थिर रखा जा सकता है।
जिससे दक्षता और भी अधिक बढ़ जाती है।
4रोटरों की सटीकता को सटीक एनसी मशीनों पर बड़े पैमाने पर उत्पादन द्वारा नियंत्रित किया जाता है।
रोटर लगभग कंपन से मुक्त हैं क्योंकि वे विनिर्माण चरण में गतिशील रूप से संतुलित हैं
पहले से ही।
5हेलिकल टाइमिंग गियर न केवल उपयोग जीवन को बढ़ाने के लिए बल्कि शोर को कम करने के लिए भी अपनाए जाते हैं।
पैरामीटर शीट
| मॉडल | पोर्ट डाय | गति | इनलेट क्षमता (m3/min) और शाफ्ट शक्ति (KW) | |||||||||||||||
| 0.1 किलोग्राम/सेमी2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4 किलोग्राम/सेमी2 | 0.5kgf/cm2 | 0.6 किलोग्राम/सेमी2 | 0.7 किलोग्राम/सेमी2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| आरपीएम | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | ||
| BK9020S | 200(8") | 1000 | 51.88 | 24.34 | 49.92 | 31.03 | 48.41 | 37.73 | 47.14 | 44.42 | 46.02 | 51.12 | 45.01 | 57.82 | 43.6 | 65.83 | 42.58 | 72.66 |
| 1050 | 54.71 | 25.55 | 52.75 | 32.58 | 51.24 | 39.61 | 49.97 | 46.65 | 48.85 | 53.68 | 47.84 | 60.71 | 46.91 | 67.74 | 46.05 | 74.77 | ||
| 1150 | 60.37 | 27.99 | 58.41 | 35.69 | 56.9 | 43.39 | 55.63 | 51.09 | 54.51 | 58.79 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | ||
| 1250 | 66.03 | 30.42 | 64.07 | 38.79 | 62.56 | 47.16 | 61.29 | 55.53 | 60.18 | 63.90 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | ||
| 1400 | 74.52 | 34.07 | 72.56 | 43.44 | 71.06 | 52.82 | 69.79 | 62.19 | 68.67 | 71.57 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | ||
| 1500 | 80.18 | 36.5 | 78.22 | 45.38 | 76.72 | 56.59 | 75.45 | 66.64 | 74.33 | 76.68 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.8 | ||
ब्लोअर मुख्य शरीर की संरचना
|
नहीं. |
भाग का नाम |
Qty. |
|
नहीं. |
भाग का नाम |
Qty. |
|
नहीं. |
भाग का नाम |
Qty. |
|
1 |
पाद |
2 |
|
9 |
बाएं छोर का कवर |
1 |
|
17 |
तेल टैंक |
1 |
|
2 |
हेक्सागोन बोल्ट |
4 |
|
10 |
गोल पिन |
4 |
|
18 |
गियर |
2 |
|
3 |
धूल प्रतिरोधी सील |
1 |
|
11 |
आवरण |
1 |
|
19 |
कुंजी |
2 |
|
4 |
ड्राइव इम्पेलर |
1 |
|
12 |
तेल सील |
4 |
|
20 |
अक्षीय आवरण |
2 |
|
5 |
असर |
2 |
|
13 |
दाहिने छोर का कवर |
1 |
|
21 |
असर |
2 |
|
6 |
चालित इम्पेलर |
2 |
|
14 |
बोल्ट |
16 |
|
22 |
असर प्लेट |
2 |
|
7 |
धूल का कप |
1 |
|
15 |
श्वास |
1 |
|
23 |
समायोज्य पैड |
कई |
|
8 |
वसादार निप्पल |
2 |
|
16 |
बोल्ट |
8 |
|
24 |
चुंबकीय नट |
1 |
ब्लोअर पैकेज का असेंबलिंग ड्राइंग
दायरे की मानक आपूर्ति
1. नंगे शाफ्ट ब्लोअर
2. दबाव राहत वाल्व
3. वेफर चेक वाल्व (स्लिम प्रकार)
4. इनलेट साइलेंसर (एयर फिल्टर के साथ)
5. आउटलेट साइलेंसर
6सार्वजनिक आधार (बेल्ट कवर के साथ)
7. रबर लचीला जोड़ और झटके पैड
8. मोटर पल्ली
9. दबाव मीटर
10वी-बेल्ट
11. बोल्ट और नट और अन्य कनेक्शन भागों
12विद्युत मोटर
