ब्लोअर के विभिन्न प्रकार के पेशेवर निर्माता

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BK |
| प्रमाणन: | ISO9001/ISO14001/CE |
| मॉडल संख्या: | BK8024S |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | निर्यात मानक लकड़ी के मामले |
| प्रसव के समय: | 5 से 20 कार्य दिवस, ऑर्डर की राशि और विनिर्देश पर निर्भर करते हैं |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 50 सेट |
| नाम: | तीन लोब रूट ब्लोअर | प्रकार: | सकारात्मक विस्थापन, जड़ प्रकार, वायु संवहन |
|---|---|---|---|
| वायु क्षमता: | 33.69-77.85m3/मिनट | निर्वहन अंतर दबाव: | 10-60 केपीए |
| मोटर शक्ति: | 22-90kW | डिस्चार्ज बोर: | डीएन200 (8") |
| शीतलक प्रकार: | हवा | आवेदनः: | वातन, बैकवाशिंग, वायवीय संदेश, जल उपचार, सीमेंट, पाइप समाशोधन, बिजली संयंत्र, आदि के लिए आवेदन किया। |
| मुख्य सामग्री: | कच्चा लोहा | ब्लोअर आरपीएम: | 800-1250 आरपीएम |
| आवेदन: | मलजल प्रबंध | स्थापना प्रकार:: | क्षैतिज या ऊर्ध्वाधर |
| प्रमुखता देना: | जड़ें लोब धौंकनी,वायवीय संदेश धौंकनी |
||

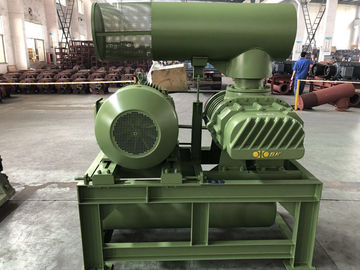

10 केपीए - 60 केपीए तीन लोब रूट ब्लोअर, अपशिष्ट जल उपचार वेंटिलेशन के लिए घूर्णी ब्लोअर
तीन लोब वाले, सकारात्मक विस्थापन जड़ों के ब्लोअरों के चीन के अग्रणी निर्माताओं में से एक के रूप में, हम लगातार बाजार हिस्सेदारी हासिल कर रहे हैं।
विनिर्देशः
|
मॉडल |
BK8024S |
|
वायु क्षमता |
33.69-77.85 मीटर3/मिनट |
|
डिस्चार्ज अंतर दबाव |
10-60 केपीए |
|
घूर्णन गति |
800-1250rpm |
|
मोटर का प्रकार |
22KW-90KW 380/400/415/440V, 3PHASES, 50/60HZ, आवृत्ति मोटर भी उपलब्ध है |
|
मोटर ब्रांड |
मानक: सीमेंस बीइड या यहून मोटर आपके विकल्प के लिए सीमेंस और एबीबी मोटर |
|
संयंत्र का प्रकार |
मानक: क्षैतिज प्रकार। आपके विकल्प के लिए उपलब्ध ऊर्ध्वाधर प्रकार |
| रंग | अनुकूलित, मानक RAL6011 |
|
मोटर के बिना ब्लोअर का एन.डब्ल्यू. |
1120 किलो |
|
पैकिंग का आकार approx. |
2.28*1.51*2.45 मीटर (लंबाई*चौड़ाई*ऊंचाई) |
विशेषताएं:
1उच्च दक्षता। बहुत अधिक दक्षता प्राप्त करने के लिए रोटर के लिए बेहतर वक्र अपनाया जाता है।
2. कम कंपन.जैसे सटीक डिजिटल नियंत्रण मशीन उपकरण रोटर machining के लिए अपनाया जाता है,और उच्च परिशुद्धता
गतिशील संतुलन मशीन को अपनाया गया है, इसलिए ब्लोअर के चलने के लिए लगभग कोई कंपन नहीं है।
3लंबी सेवा जीवन के लिए उच्च परिशुद्धता वाले गियर और बीयरिंग को अपनाया जाता है।
4प्रदूषण के बिना स्वच्छ हवा उत्पन्न करें।
पैरामीटर शीट
| मॉडल | पोर्ट डाय | गति | इनलेट क्षमता (m3/min) और शाफ्ट शक्ति (KW) | |||||||||||||||
| 0.1 किलोग्राम/सेमी2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4 किलोग्राम/सेमी2 | 0.5kgf/cm2 | 0.6 किलोग्राम/सेमी2 | 0.7 किलोग्राम/सेमी2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| आरपीएम | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | ||
| BK8024S | 200(8") | 800 | 40.55 | 19.47 | 38.59 | 24.83 | 37.09 | 30.18 | 35.82 | 35.54 | 34.7 | 40.9 | 33.69 | 46.25 | ||||
| 850 | 43.39 | 20.69 | 41.42 | 26.38 | 39.92 | 32.07 | 38.65 | 37.76 | 37.53 | 43.45 | 36.52 | 49.14 | ||||||
| 900 | 46.22 | 21.90 | 44.25 | 27.93 | 42.75 | 33.96 | 41.48 | 39.98 | 40.36 | 46.01 | 39.35 | 52.03 | ||||||
| 1000 | 51.88 | 24.34 | 49.92 | 31.03 | 48.41 | 37.73 | 47.14 | 44.42 | 46.02 | 51.12 | 45.01 | 57.82 | ||||||
| 1050 | 55.86 | 25.99 | 53.96 | 33.14 | 52.50 | 40.29 | 51.26 | 47.44 | 50.18 | 54.59 | 49.20 | 61.75 | ||||||
| 1150 | 58.61 | 27.17 | 56.71 | 34.65 | 55.24 | 42.12 | 54.01 | 49.60 | 52.93 | 57.08 | 51.95 | 64.55 | ||||||
| 1250 | 64.11 | 29.53 | 62.20 | 37.66 | 60.74 | 45.79 | 59.51 | 53.91 | 58.42 | 62.04 | 57.44 | 70.16 | ||||||
ब्लोअर मुख्य शरीर की संरचना
|
नहीं. |
भाग का नाम |
Qty. |
|
नहीं. |
भाग का नाम |
Qty. |
|
नहीं. |
भाग का नाम |
Qty. |
|
1 |
पाद |
2 |
|
9 |
बाएं छोर का कवर |
1 |
|
17 |
तेल टैंक |
1 |
|
2 |
हेक्सागोन बोल्ट |
4 |
|
10 |
गोल पिन |
4 |
|
18 |
गियर |
2 |
|
3 |
धूल प्रतिरोधी सील |
1 |
|
11 |
आवरण |
1 |
|
19 |
कुंजी |
2 |
|
4 |
ड्राइव इम्पेलर |
1 |
|
12 |
तेल सील |
4 |
|
20 |
अक्षीय आवरण |
2 |
|
5 |
असर |
2 |
|
13 |
दाहिने छोर का कवर |
1 |
|
21 |
असर |
2 |
|
6 |
चालित इम्पेलर |
2 |
|
14 |
बोल्ट |
16 |
|
22 |
असर प्लेट |
2 |
|
7 |
धूल का कप |
1 |
|
15 |
श्वास |
1 |
|
23 |
समायोज्य पैड |
कई |
|
8 |
वसादार निप्पल |
2 |
|
16 |
बोल्ट |
8 |
|
24 |
चुंबकीय नट |
1 |
ब्लोअर पैकेज का असेंबलिंग ड्राइंग
दायरे की मानक आपूर्ति
1. नंगे शाफ्ट ब्लोअर
2. दबाव राहत वाल्व
3. वेफर चेक वाल्व (स्लिम प्रकार)
4. इनलेट साइलेंसर (एयर फिल्टर के साथ)
5. आउटलेट साइलेंसर
6सार्वजनिक आधार (बेल्ट कवर के साथ)
7. रबर लचीला जोड़ और झटके पैड
8. मोटर पल्ली
9. प्रेशर गेज
10वी-बेल्ट
11. बोल्ट और नट और अन्य कनेक्शन भागों
12विद्युत मोटर
