ब्लोअर के विभिन्न प्रकार के पेशेवर निर्माता

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BK |
| प्रमाणन: | ISO9001/ISO14001/CE |
| मॉडल संख्या: | BK5006 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | निर्यात मानक लकड़ी के मामले |
| प्रसव के समय: | 5 से 20 कार्य दिवस, ऑर्डर की राशि और विनिर्देश पर निर्भर करते हैं |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100 सेट |
| नाम: | तीन लोब रूट ब्लोअर | प्रकार: | सकारात्मक विस्थापन, जड़ प्रकार, वायु संवहन |
|---|---|---|---|
| वायु क्षमता: | 4.9-12.14m3/मिनट | निर्वहन अंतर दबाव: | 10-80 केपीए |
| मोटर शक्ति: | 5.5-7.5/11-15/18.5-22KW | डिस्चार्ज बोर: | डीएन100 (4") |
| शीतलक प्रकार: | हवा | आवेदनः: | वातन, बैकवाशिंग, वायवीय संदेश, जल उपचार, सीमेंट, पाइप समाशोधन, बिजली संयंत्र, आदि के लिए आवेदन किया। |
| ब्लोअर आरपीएम: | 850-2000 आरएमपी | वोल्टेज: | 380V/400V/415V/440V/कस्टम्ड |
| आवृत्ति: | 50हर्ट्ज/60हर्ट्ज | स्थापना प्रकार:: | क्षैतिज या ऊर्ध्वाधर |
| प्रमुखता देना: | 3 लोब रूट ब्लोअर,जड़ें लोब ब्लोअर |
||

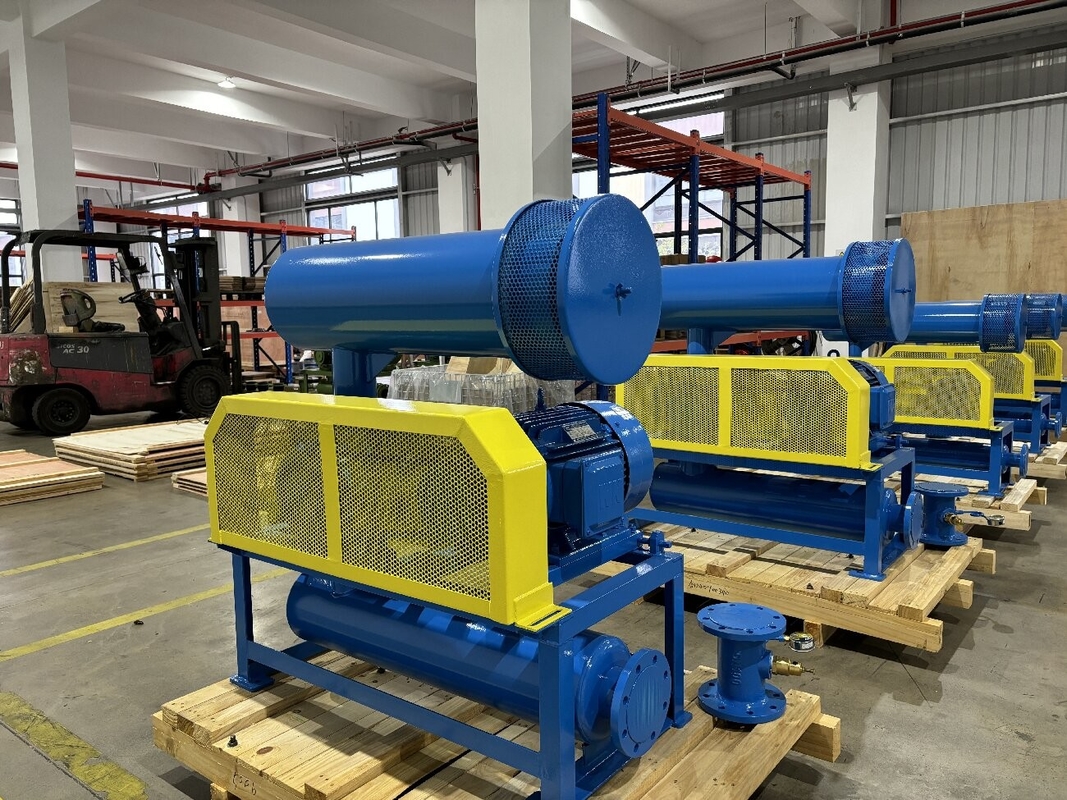

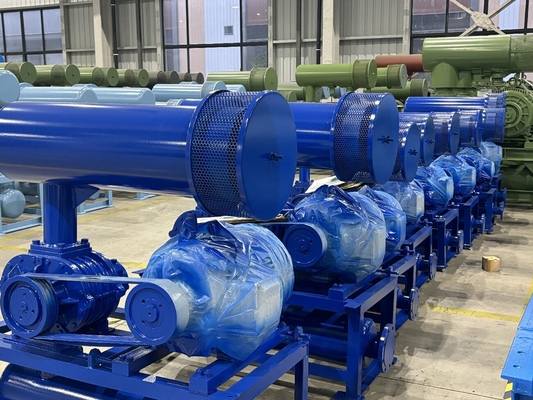

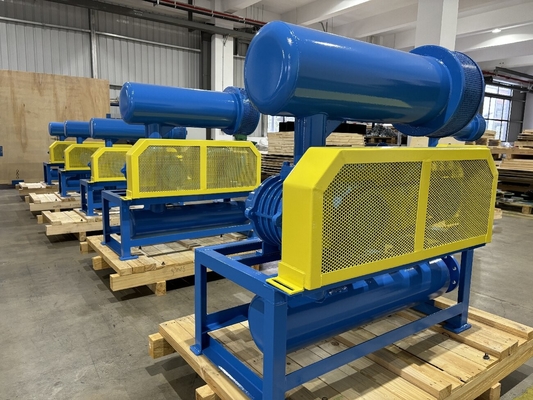

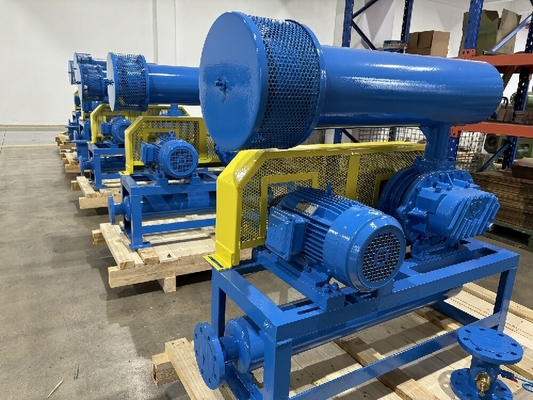

10KPA - 80KPA तीन लोब रूट ब्लोअर, पानी के उपचार और वायवीय परिवहन के लिए इस्तेमाल किया
बीके के बारे में
बीके रूट्स ब्लोअर एक प्रकार का उत्पाद है जिसे उन्नत प्रौद्योगिकी और गुणवत्ता नियंत्रण प्रक्रियाओं के अनुसार डिजाइन और निर्मित किया गया है।इस प्रकार के ब्लोअर सरल निर्माण और उच्च आयतन दक्षता के साथ विशेषता है.
विनिर्देशः
|
मॉडल |
BK5006 |
|
वायु क्षमता |
4.9-12.14 मीटर3/मिनट |
|
डिस्चार्ज अंतर दबाव |
10-80 केपीए |
|
घूर्णन गति |
850-2000 आरपीएम |
|
मोटर का प्रकार |
5.5-7.5/11-15/18.5-22KW 380/400/415/440V, 3PHASES, 50/60HZ |
|
मोटर ब्रांड |
मानक: सीमेंस बीइड या यहून मोटर आपके विकल्प के लिए सीमेंस और एबीबी मोटर |
|
संयंत्र का प्रकार |
मानक: क्षैतिज प्रकार। आपके विकल्प के लिए उपलब्ध ऊर्ध्वाधर प्रकार |
|
मोटर के बिना ब्लोअर का एन.डब्ल्यू. |
204 किलो |
|
पैकिंग का आकार approx. |
1.5*1.05*1.75 मीटर (लंबाई*चौड़ाई*ऊंचाई) |
विशेषताएं:
1सुचारू संचालन के लिए हेलिकल टाइमिंग गियर
2कॉम्पैक्ट, स्थापना में लचीलापन उपयोगकर्ताओं को अधिक विकल्प देता है।
3. विभाजन संरचना की कमियों से बचने के लिए इम्पेलर और शाफ्ट की एकीकृत संरचना
4फ्लोरो रबर से बने आयातित तेल सील को अपनाएं।
5कम शोर, कम कंपन और ऊर्जा की खपत।
पैरामीटर शीट
| मॉडल | पोर्ट डाय (एमएम) |
गति | इनलेट क्षमता (m3/min) और शाफ्ट शक्ति (KW) | |||||||
| 0.1 किलोग्राम/सेमी2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4 किलोग्राम/सेमी2 | |||||||
| 1000mmH2ओ | 2000mmH2ओ | 3000 मिमीएच2ओ | 4000mmH2ओ | |||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
| आरपीएम | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | ||
| BK5006 | 100 ((4") | 850 | 4.60 | 1.48 | 4.19 | 2.49 | 3.87 | 3.77 | 3.61 | 4.33 |
| 1000 | 5.58 | 1.74 | 5.17 | 2.92 | 4.86 | 4.43 | 4.60 | 5.09 | ||
| 1150 | 6.56 | 2.00 | 6.16 | 3.36 | 5.84 | 5.10 | 5.58 | 5.85 | ||
| 1250 | 7.22 | 2.18 | 6.81 | 3.65 | 6.50 | 5.54 | 6.23 | 6.36 | ||
| 1350 | 7.87 | 2.35 | 7.47 | 3.95 | 7.15 | 5.98 | 6.89 | 6.87 | ||
| 1500 | 8.86 | 2.61 | 8.45 | 4.39 | 8.14 | 6.65 | 7.87 | 7.63 | ||
| 1600 | 9.51 | 2.79 | 9.11 | 4.68 | 8.79 |
7.09 |
8.53 | 8.14 | ||
| 1750 | 10.50 | 3.05 | 10.09 | 5.12 | 9.78 | 7.76 | 9.51 | 8.91 | ||
| 1850 | 11.15 | 3.22 | 10.75 | 5.41 | 10.43 | 8.20 | 10.17 | 9.42 | ||
| 2000 | 12.14 | 3.48 | 11.73 | 5.85 | 11.41 | 8.86 | 11.15 | 10.18 | ||
| मॉडल | पोर्ट डाय (एमएम) |
गति | इनलेट क्षमता (m3/min) और शाफ्ट शक्ति (KW) | |||||||
| 0.5 किलोग्राम वज़न/सेमी2 | 0.6 किलोग्राम/सेमी2 | 0.7 किलोग्राम/सेमी2 | 0.8kgf/cm2 | |||||||
| 5000 मिमीएच2ओ | 6000mmH2ओ | 7000mmH2ओ | 8000mmH2ओ | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| आरपीएम | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | ||
| BK5006 | 100 ((4") | 850 | 3.38 | 5.32 | 3.18 | 6.31 | ||||
| 1000 | 4.37 | 6.26 | 4.16 | 7.43 | ||||||
| 1150 | 5.35 | 7.20 | 5.15 | 8.54 | 4.95 | 9.64 | ||||
| 1250 | 6.01 | 7.82 | 5.80 | 9.28 | 5.61 | 10.48 | 5.21 | 11.84 | ||
| 1350 | 6.66 | 8.45 | 6.46 | 10.03 | 6.26 | 11.31 | 5.88 | 12.79 | ||
| 1500 | 7.64 | 9.39 | 7.44 | 11.14 | 7.24 | 12.57 | 6.88 | 14.21 | ||
| 1600 | 8.30 | 10.01 | 8.10 | 11.88 | 7.90 | 13.41 | 7.56 | 15.16 | ||
| 1750 | 9.28 | 10.95 | 9.08 | 13.00 | 8.88 | 14.67 | 8.56 | 16.58 | ||
| 1850 | 9.94 | 11.58 | 9.74 | 13.74 | 9.54 | 15.50 | ||||
| 2000 | 10.92 | 12.52 | 10.72 | 14.85 | 10.52 | 16.76 | ||||
ब्लोअर मुख्य शरीर की संरचना
|
नहीं. |
भाग का नाम |
Qty. |
|
नहीं. |
भाग का नाम |
Qty. |
|
नहीं. |
भाग का नाम |
Qty. |
|
1 |
पाद |
2 |
|
9 |
बाएं छोर का कवर |
1 |
|
17 |
तेल टैंक |
1 |
|
2 |
हेक्सागोन बोल्ट |
4 |
|
10 |
गोल पिन |
4 |
|
18 |
गियर |
2 |
|
3 |
धूल प्रतिरोधी सील |
1 |
|
11 |
आवरण |
1 |
|
19 |
कुंजी |
2 |
|
4 |
ड्राइव इम्पेलर |
1 |
|
12 |
तेल सील |
4 |
|
20 |
अक्षीय आवरण |
2 |
|
5 |
असर |
2 |
|
13 |
दाहिने छोर का कवर |
1 |
|
21 |
असर |
2 |
|
6 |
चालित इम्पेलर |
2 |
|
14 |
बोल्ट |
16 |
|
22 |
असर प्लेट |
2 |
|
7 |
धूल का कप |
1 |
|
15 |
श्वास |
1 |
|
23 |
समायोज्य पैड |
कई |
|
8 |
वसादार निप्पल |
2 |
|
16 |
बोल्ट |
8 |
|
24 |
चुंबकीय नट |
1 |
ब्लोअर पैकेज का असेंबलिंग ड्राइंग
दायरे की मानक आपूर्ति
1. ब्लोअर मुख्य शरीर
2. दबाव राहत वाल्व
3. चेक वाल्व
4. इनलेट साइलेंसर (एयर फिल्टर के साथ)
5. आउटलेट साइलेंसर
6सार्वजनिक आधार (बेल्ट कवर के साथ)
7. रबर लचीला जोड़ और झटके पैड
8. मोटर पल्ली
9. प्रेशर गेज
10. बेल्ट
11. बोल्ट और नट और अन्य कनेक्शन भागों
12विद्युत मोटर
