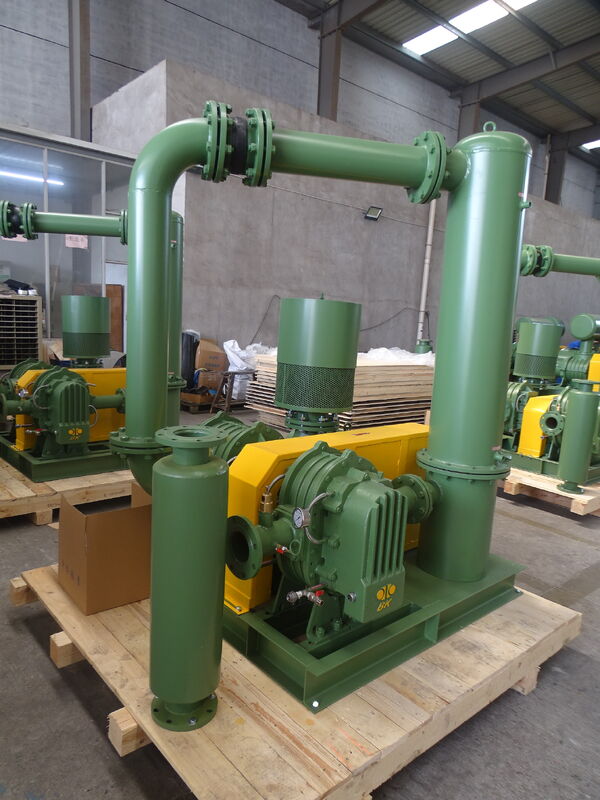

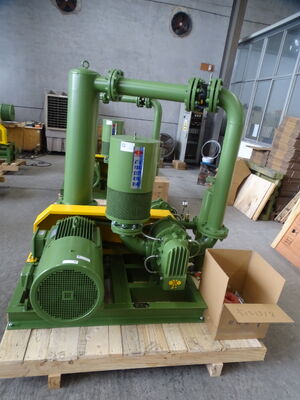

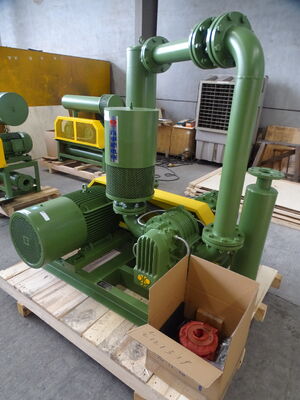

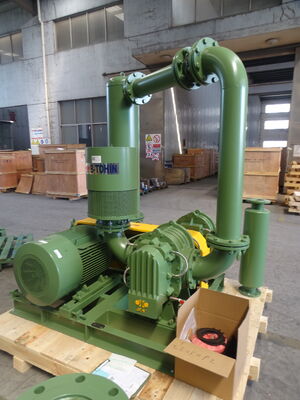

बीकेडी हाई प्रेशर, 1.0-1.5 किग्रा/सेमी² प्रेशर, वाटर कूलिंग, टू स्टेज, थ्री लोब रूट्स एयर ब्लोअर

1 बीकेडी प्रकार के रूट ब्लोअर



बीकेडी दो-चरण ब्लोअर में दो बीकेडब्ल्यू ब्लोअर होते हैं जो एक ब्लोअर के दबाव सीमा से अधिक हो सकते हैं।उच्च तापमान गैस प्राथमिक ब्लोअर द्वारा जारी एक मध्य-कूलर द्वारा ठंडा है इससे पहले कि यह माध्यमिक ब्लोअर में प्रवेश करता है ताकि इसके तापमान निर्दिष्ट मूल्य से अधिक नहीं होगाइस प्रकार द्वितीयक ब्लोअर का अच्छा संचालन सुनिश्चित होता है।



बीकेडी सीरीज एक दो चरण की रूट ब्लोअर है, जिसमें दो बीकेडब्ल्यू ब्लोअर सीरीज में हैं, और एकल की तुलना में अधिकतम दबाव से अधिक है,भी वहाँ पहले और दूसरे चरण के बीच एक मध्य शीतलन प्रणाली हैयह दूसरे ब्लोअर में हवा के प्रवाह का मानक तापमान सुनिश्चित करता है।



2 उत्पाद विनिर्देश



प्रकार	सूट ब्लोअर	पोर्ट डाय (एमएम)	दबाव (kgf/cm2)	गति ((rmp)		इनलेट वायु प्रवाह (m3/मिनट)	शाफ्ट पावर (kw)	शीतलन जल ((L/min)
				Ⅰ	Ⅱ
BKD-1000	BKW5006+BKW5003	65 ((2.5")	1.0-1.5	850-1600	1050-1800	3.32-8।77	10.18-24.26	32
BKD-2000	BKW6008+BKW6005	80 (((3")	1.0-1.5	850-1500	850-1500	6.05-1474	16.43-38.89	40
बीकेडी-3000	BKW7011+BKW7006	100 ((4")	1.0-1.5	850-1500	1000-1650	13.93-29.31	30.21-69.27	50
BKD-4000	BKW8016+BKW7011	150 ((6")	1.0-1.5	850-1400	850-1400	20.82-41.57	49.28-103.6	70
BKD-5000	BKW8024+BKW8016	200(8")	1.0-1.5	850-1400	850-1400	31.97-62.99	77.31-155.6	90
BKD-6000	BKW9030+BKW9020	250 (((10")	1.0-1.5	850-1400	850-1400	55.17-105.9	124.3-252	120
बीकेडी-7000	BKW10034+BKW10027	300 (((12")	1.0-1.5	850-1400	850-1400	80.6-150.88	175.2-383.1	160



3 विभिन्न परिस्थितियों में इनलेट वायु प्रवाह (m3 / min) और शाफ्ट शक्ति (KW)



प्रकार	पोर्ट डाय	गति		विभिन्न परिस्थितियों में इनलेट वायु प्रवाह ((m3/min) और शाफ्ट शक्ति ((KW)								शीतलन जल
				1.0kgf/cm2		1.2kgf/cm2		1.4 किलोग्राम/सेमी2		1.5kgf/cm2
				10000mmH2O		12000mmH2O		14000mmH2O		15000mmH2O
		आरपीएम		0.098Mpa		0.118Mpa		0.137Mpa		0.147Mpa
		Ⅰ	Ⅱ	m3/मिनट	केडब्ल्यू	m3/मिनट	केडब्ल्यू	m3/मिनट	केडब्ल्यू	m3/मिनट	केडब्ल्यू	एल/मिनट
BKD-1000 (BKW5006+) BKW5003)	65 ((2.5")	850	1050	3.52	10.18	3.35	11.53	3.21	12.74	3.16	13.54	32
		1000	1200	4.49	11.80	4.32	13.37	4.17	14.76	4.13	15.68
		1150	1350	5.45	13.42	5.28	15.20	5.14	16.78	5.09	17.83
		1250	1450	6.10	14.50	5.93	16.42	5.78	18.13	5.74	19.26
		1350	1550	6.74	15.58	6.57	17.64	6.42	19.47	6.38	20.69
		1500	1700	7.71	17.20	7.54	19.48	7.39	21.50	7.34	22.83
		1600	1800	8.35	18.28	8.18	20.70	8.03	22.84	7.99	24.26





BKD-1000 का सीमा आयाम



बीकेडी रूपरेखा आयाम शीट                         इकाई: मिमी प्रकार पोर्ट डाय मोटर शक्ति ए बी सी D ई F जी H मैं J क L एम एन 0 n Q×h BKD-1000 65 ((2.5") ११३० 1450 1500 340 450 200 145 180 / 1000 25 / 1050 1100 1050 805 4 एम16×300 BKD-2000 80 (((3") 15 ¢ 45 1830 1880 418 530 228 180 200 / 1050 25 / 1160 1210 1150 950 4 एम16×300 बीकेडी-3000 100 ((4") 30 से 45 1970 2020 508 600 280 190 280 600 1200 25 / 1350 1400 1250 1050 6 एम16×400 55~75 650 1300 25 1400 1450 1350 BKD-4000 150 ((6") 55 से 90 2050 2200 508 840 275 200 295 720 1440 25 825 1650 1700 1480 1240 8 एम16×400 110 770 1540 25 860 1720 1770 1560 BKD-5000 200(8") 75 ₹200 2150 2200 570 1140 295 300 280 875 1750 25 905 1810 1860 1800 1370 8 एम16×400 BKD-6000 250 (((10") 132 ₹200 2350 2800 620 1260 355 335 310 1020 2040 25 975 1950 2000 2100 1500 8 एम16×400 220~280 ((6kv) 1265 2650 25 1040 2080 2130 2580 बीकेडी-7000 300 (((12") 160~200 3120 2960 1000 1480 465 330 330 1205 2410 25 1150 2300 2350 2460 1800 8 एम16×400 220~250 ((6kv) 1375 2750 25 2800 280~400 ((6kv) 1435 2870 25 2920 टिप्पणीः आकार A संदर्भ के लिए है,लेकिन यह आकार B से अधिक नहीं होगा।





4 अन्य सहायक उपकरण



(1) YUSV प्रकार खाली स्टार्ट वाल्व



(2) बहु-कार्यात्मक BDFZ-L प्रकार का आवरण





• डिस्चार्ज स्टार्ट वाल्व कामकाजी सिद्धांत



यह वाल्व मुख्य रूप से ब्लोअर, कंप्रेसर और पेंच प्रकार ब्लोअर के लिए पाइपलाइन में प्रयोग किया जाता है।



हवा वाल्व के माध्यम से बह जाएगा, और ब्लोअर लोड के बिना काम करेंगे, एक समय के बाद, वाल्व बंद हो जाएगा



क्योंकि पाइपलाइन में दबाव अंतर और बाहर, तो यह ब्लोअर के लिए लोड के बिना शुरू का एहसास, और



उपकरण और मोटर को प्रभावित कर सकते हैं।



• डिस्चार्ज स्टार्ट वाल्व की मुख्य विशेषताएं

1. यांत्रिक संरचना और उचित डिजाइन होने के कारण, बिना किसी कंक आउट के।
2. इसके लिए बाइपास और इलेक्ट्रिक एक्जीक्यूटिव सिस्टम की जरूरत नहीं है।
3. यह सुरक्षा वाल्व का विकल्प है, और गंभीर स्थिति में स्टार्टअप की रक्षा करता है।
4. आसान स्थापना और रखरखाव।



• बाड़े की मुख्य विशेषताएं

1. ध्वनि अछूता के लिए स्टील और स्पंज का उपयोग करना, और इसमें ध्वनि अवशोषित सामग्री को एम्बेड करना, और प्रभावी ढंग से शोर को कम कर सकता है।
2. चार दरवाजे हैं, और प्रत्येक पक्ष पूरी तरह से खुल सकता है, जो दैनिक रखरखाव के लिए सुविधाजनक है।
3. हटाने योग्य संरचना को अपनाना, जो परिवहन के लिए आसान है।
4. कम फर्श स्थान के लिए कॉम्पैक्ट संरचना।
