ब्लोअर के विभिन्न प्रकार के पेशेवर निर्माता

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | B-TOHIN/BK |
| प्रमाणन: | ISO9001 / ISO14001 |
| मॉडल संख्या: | BKW9020S |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| पैकेजिंग विवरण: | निर्यातित मानक लकड़ी का मामला |
| प्रसव के समय: | अग्रिम भुगतान प्राप्त करने के बाद 30 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| नाम: | तीन लोब रूट ब्लोअर | वायु प्रवाह: | 42.58m3/min80.18m3/मिनट |
|---|---|---|---|
| दबाव: | 0.1-0.8kgf/cm of | पैकेज: | निर्यात लकड़ी के मामले |
| शीतलक प्रकार: | पानी | स्वचालित ग्रेड: | स्वचालित, अर्द्ध स्वचालित |
| पैकेजिंग प्रकार: | मामला | ब्लोअर आरपीएम: | 1000-1600 |
| आवेदन: | व्यर्थ पानी का उपचार | स्थापना प्रकार:: | क्षैतिज या ऊर्ध्वाधर |
| प्रमुखता देना: | DN250 ट्राई लोब रूट्स ब्लोअर,वाटर कूलिंग ट्राई लोब रूट्स ब्लोअर,80Kpa हाई प्रेशर रूट्स ब्लोअर |
||

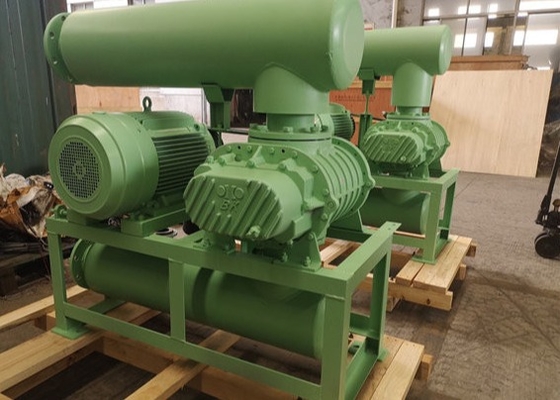

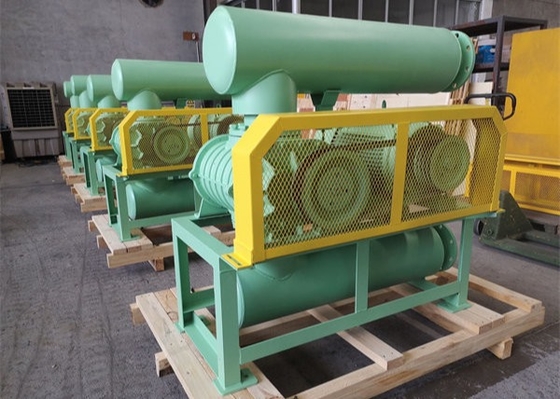

DN200 BKW9020S ROOTS ब्लोअर वॉटर कूलिंग
BKW9020S ROOTS BLOWOR को BK9020 से अधिकांश घटक विरासत में मिलते हैं, यह असर वाले कवर में पानी को ठंडा करता है, जो कि दीर्घायु के काम करते समय असर के तापमान को कम कर सकता है और दीर्घायु को लम्बा कर सकता है, यह बोर का आकार DN250 है, जो सीमेंट कारखाने और बिजली संयंत्र के उपयोग के लिए उपयुक्त बड़ी क्षमता उत्पन्न कर सकता है।
1। चिकनी संचालन के लिए पेचदार टाइप टाइमिंग गियर
2। कॉम्पैक्ट, इंस्टॉलेशन में लचीलापन उपयोगकर्ताओं को अधिक विकल्प देता है।
3। अधिक स्थिर और चिकनी संचालन के लिए प्ररित करनेवाला और शाफ्ट की अभिन्न संरचना
4। महान पहनने के प्रतिरोध और उच्च तापमान प्रतिरोध के साथ फ्लोरिक रबर से बने आयातित तेल सील को अपनाएं।
5। कम शोर, कम कंपन और ऊर्जा की खपत।
विशेष विवरण:
| डिस्चार्ज डिफरेंशियल प्रेशर | 60-100kpa |
| हवाई क्षमता | 42.58m3/min-80.18m3/मिनट |
| रोटरी गति | 1000RPM-1500RPM |
| मोटर प्रकार | 75KW-160KW 380/400/415/440V, 3phases, 50/60 हर्ट्ज |
| मोटर ब्रांड | मानक: सीमेंस बीड या वन्नन मोटर अपने विकल्प के लिए सीमेंस और एबीबी मोटर |
| स्थापना प्रकार | मानक: क्षैतिज प्रकार। आपके विकल्प के लिए ऊर्ध्वाधर प्रकार उपलब्ध है |
| मोटर के बिना ब्लोअर का एनडब्ल्यू | 1310 किग्रा |
| पैकिंग आकार लगभग। | 2.62*1.78*2.60 मीटर (लंबाई*चौड़ाई*ऊंचाई) |
पैरामीटर
| नमूना | पोर्ट दीया (मिमी) | रफ़्तार | इनलेट एयरफ्लो (एम 3/मिनट) और शाफ्ट पावर (केडब्ल्यू) (एम)3/मिनट) | |||||||||||
| 0.6kgf/सेमी2 | 0.7kgf/सेमी2 | 0.8kgf/सेमी2 | 0.9kgf/सेमी2 | 1.0kgf/सेमी2 | शीतलक पानी |
|||||||||
| 6000 मिमी2हे | 7000 मिमी2हे | 8000 मिमी2हे | 9000 मिमी2हे | 10000 मिमी2हे | ||||||||||
| 0.06MPA | 0.07MPA | 0.08MPA | 0.09mpa | 0.1mpa | ||||||||||
| आरपीएम | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एल/मिनट | |||
| BKW9020S | 200 (8 ") | 1000 | 44.70 | 59.00 | 43.60 | 65.83 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86.33 | 15 | |
| 1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | 83.47 | 43.64 | 90.64 | ||||
| 1150 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 50.90 | 89.59 | 50.13 | 97.29 | ||||
| 1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 56.56 | 97.38 | 55.79 | 105.75 | ||||
| 1400 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 65.05 | 109.07 | 64.28 | 118.44 | ||||
| 1500 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.81 | 70.71 | 116.86 | 69.94 | 126.90 | ||||
| 1600 | 78.98 | 92.51 | 78.05 | 103.22 | 77.19 | 113.93 | 76.37 | 124.65 | 75.60 | 135.36 | ||||
ब्लोअर भागों का विवरण:
| झलार | कास्टिंग आयरन HT200 से बना दक्षता में सुधार के लिए अपनाया गया अंतहीन संरचना, उच्च परिशुद्धता के साथ सीएनसी केंद्र द्वारा एक बार की मशीनीकृत |
| रोटर (शाफ्ट और प्ररित करनेवाला) | कास्टिंग आयरन QT500 से बना प्ररित करनेवाला और शाफ्ट को एक अभिन्न अंग के रूप में डाला जाता है। उच्च परिशुद्धता प्राप्त करने के लिए मशीनिंग के लिए नेकां प्लानर को अपनाना |
| गियर एंड असर | GCR15 से बना एनएसके ब्रांड, डबल-पंक्ति कोणीय संपर्क बॉल बेयरिंग,अक्षीय लोड का समर्थन करने में सक्षम |
| ड्राइव एंड असर | GCR15 से बना एनएसके ब्रांड, बेलनाकार रोलर असर |
| गियर | 20crmnti से बना अधिक सुचारू रूप से चलने के लिए बेवल संरचना |
| ओइल - सील | फ्लोरो रबर से बना उच्च तापमान भालू और एक लंबा जीवन है। |
काम के सिद्धांत
रूट्स ब्लोअर एक क्यूबेज ब्लोअर है, और यह अपनी रोटेशन गति के अनुपात में एक निश्चित मात्रा में हवा का निर्वहन करता है। हर रोटेशन, तीन बार हवा को अवशोषित करने और निर्वहन करने के लिए दो लोब होते हैं। दो लोब ब्लोअर की तुलना में, यह कम हवा की दालों, छोटे लोड परिवर्तन, उच्च शक्ति, कम शोर और कंपन की है।
दो समानांतर शाफ्ट में तीन लोब होते हैं, सभी लोब एक दूसरे के साथ छोटे निकासी और अंदर आवास रखते हैं। हर लोबेस रोटेटीओमन, एक निश्चित हवा को इनलेट पर अवशोषित किया जाएगा और ट्रांसफ़र किया गया है जो ब्लोअर के डायघेर पोर्ट के लिए सतह के अंदर आवास का निर्माण करेगा।
दो शाफ्ट को टाइमिंग गियर द्वारा घुमाया जाएगा, लोब के बीच कोई स्पर्श नहीं है, इसलिए इसे बिना किसी स्नेहन के उच्च गति पर बदल दिया जा सकता है। इसमें निम्नलिखित Chaaracteristics है: बस कॉन्फ़िगरेशन; सुचारू रूप से चल रहा है; अच्छा प्रदर्शन स्थिरीकरण। इसे विभिन्न उद्योगों में व्यापक रूप से लागू किया गया है।
ठंडा पानी:
विदेशी सामग्री के बिना साफ पानी की आवश्यकता होती है।
पानी का तापमान 40 से कम होगा।
रूपरेखा आयाम:
| रूपरेखा आयाम पत्रक | यूनिट: मिमी | |||||||||||||||||
प्रकार |
बंदरगाह |
मोटर -शक्ति |
ए | बी | सी | डी | ईटी | एफ | जी | एच | K | एम | एन | 0 | पी | क्यू | 4-एम 16 × एच | वज़न (KG) |
| BK4005 | 40 (1.5 ") | 1.5 ～ 4 | 700 | 590 | 90 | 90 | 456 | 194 | 215 | 827 | 129 | 300 | 370 | 95 | 130 | 18 | 4-एम 16 × 300 | 65 |
| BK4007 | 50 (2 ") | 1.5 ～ 5.5 | 820 | 640 | 90 | 90 | 457 | 185 | 236 | 872 | 151 | 370 | 440 | 105 | 130 | 18 | 4-एम 16 × 300 | 92 |
| BK5003 | 65 (2.5 ") | 5.5 ～ 7.5 | 1190 | 940 | 90 | 200 | 532 | 172 | 200 | 1072 | 133 | 346 | 410 | 115 | 190 | 18 | 4-एम 16 × 300 | 171 |
| 11 ～ 15 | 474 | 538 | ||||||||||||||||
| BK5006 | 100 (4 ") | 5.5 ～ 7.5 | 1220 | 980 | 90 | 228 | 592 | 199 | 234 | 1216 | 170 | 369 | 433 | 150 | 230 | 18 | 4-एम 16 × 300 | 204 |
| 11 ～ 15 | 489 | 553 | ||||||||||||||||
| 18.5 ～ 22 | 534 | 598 | ||||||||||||||||
| BK5009 | 100 (4 ") | 5.5 ～ 7.5 | 1255 | 984 | 110 | 192 | 608 | 204 | 272 | 1225 | 163 | 325 | 409 | 150 | 230 | 18 | 4-एम 16 × 300 | 239 |
| 11 ~ 15 | 428 | 512 | ||||||||||||||||
| 18.5 ～ 22 | 473 | 557 | ||||||||||||||||
| BK6005 | 80 (3 ") | 5.5 ～ 7.5 | 1330 | 1054 | 100 | 221 | 598 | 179 | 237 | 1162 | 161 | 332 | 406 | 135 | 200 | 18 | 4-एम 16 × 300 | 241 |
| 11 ~ 15 | 458 | 532 | ||||||||||||||||
| 18.5 ～ 22 | 493 | 567 | ||||||||||||||||
| BK6008 | 125 (5 ") | 5.5 ～ 7.5 | 1335 | 1084 | 110 | 222 | 688 | 206 | 297 | 1375 | 150 | 300 | 385 | 165 | 250 | 18 | 4-एम 16 × 400 | 290 |
| 11 ～ 15 | 410 | 495 | ||||||||||||||||
| 18.5 ～ 22 | 455 | 540 | ||||||||||||||||
| 30 | 495 | 580 | ||||||||||||||||
| 37 ～ 45 | 560 | 645 | ||||||||||||||||
| BK6015 | 150 (6 ") | 11 ～ 22 | 1340 | 1064 | 113 | 222 | 748 | 232 | 364 | 1460 | 238 | 476 | 573 | 180 | 280 | 24 | 4-एम 16 × 400 | 380 |
| 30 | 539 | 636 | ||||||||||||||||
| 37 ～ 45 | 563 | 660 | ||||||||||||||||
| BK7006 | 100 (4 ") | 11 ~ 15 | 1495 | 1214 | 113 | 282 | 725 | 205 | 254 | 1432 | 198 | 489 | 563 | 150 | 230 | 18 | 4-एम 16 × 400 | 385 |
| 18.5 ～ 22 | 534 | 608 | ||||||||||||||||
| 30 | 574 | 648 | ||||||||||||||||
| 37 ～ 45 | 636 | 710 | ||||||||||||||||
| BK7011 | 150 (6 ") | 11 ～ 15 | 1495 | 1200 | 123 | 271 | 829 | 232 | 324 | 1484 | 190 | 443 | 536 | 180 | 280 | 24 | 4-एम 16 × 400 | 477 |
| 18.5 ～ 22 30 |
457 | 550 | ||||||||||||||||
| 30 | 497 | 590 | ||||||||||||||||
| 37 ～ 45 | 559 | 652 | ||||||||||||||||
| BK7018 | 200 (8 ") | 11 ～ 45 | 1550 | 1250 | 125 | 271 | 894 | 266 | 413 | 1660 | 279 | 558 | 647 | 190 | 350 | 24 | 4-एम 16 × 400 | 564 |
| 55 | 628 | 717 | ||||||||||||||||
| BK8016S | 150 (6 ") | 30 ～ 90 | 1658 | 1390 | 105 | 283 | 962 | 332 | 413 | 1862 | 217 | 670 | 780 | 180 | 280 | 24 | 4-एम 16 × 400 | 730 |
| BK8024S | 200 (8 ") | 22 ～ 90 | 1750 | 1490 | 105 | 345 | 1010 | 284 | 452 | 1890 | 334 | 780 | 875 | 190 | 350 | 24 | 4-एम 16 × 400 | 800 |
| BK9020S | 200 (8 ") | 30 ～ 132 | 4-एम 16 × 400 | |||||||||||||||
| BK9030S | 250 (10 ") | 37 ～ 90 | 2140 | 1840 | 105 | 385 | 1056 | 294 | 544 | 2118 | 344 | 808 | 918 | 230 | 360 | 38 | 4-एम 16 × 400 | 1300 |
| 110 ~ 220 | 960 | 1070 | ||||||||||||||||
| BK10027S | 300 (12 ") | 37 ~ 90 | 2070 | 1750 | 105 | 375 | 1144 | 289 | 587 | 2274 | 334 | 860 | 970 | 245 | 380 | 38 | 4-एम 16 × 400 | 1600 |
| 10 ～ 220 | 2210 | 1890 | 960 | 1070 | ||||||||||||||
| BK10034S | 350 (14 ") | 75 ～ 315 | 2255 | 1940 | 105 | 455 | 1268 | 344 | 642 | 2347 | 432 | 990 | 1100 | 260 | 440 | 38 | 4-एम 16 × 400 | 1900 |
| BK12034 और BK12042 के लिए आयाम विशेष रूप से आपूर्ति की जाएगी। | ||||||||||||||||||

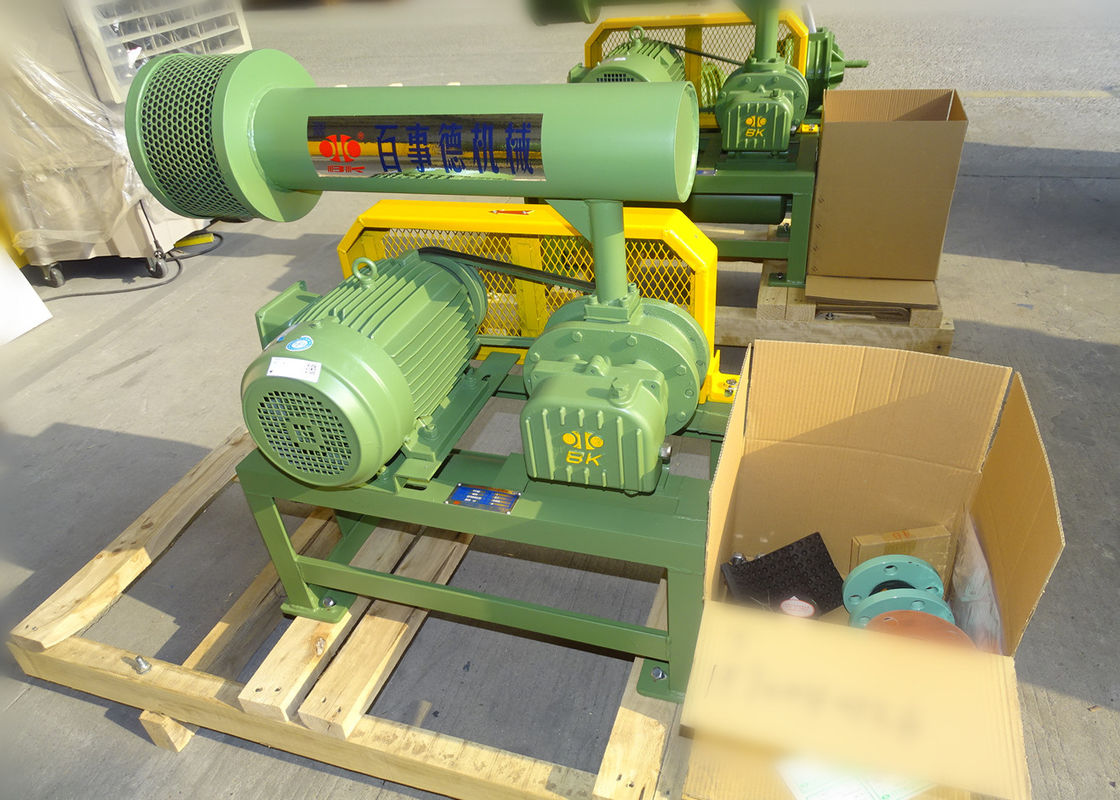

| स्टेनडीअर्द एसीसीईटीssory शामिल करें: इनलेट और आउटलेट साइलेंसर, प्रेशर जीएयूजीई, बेस-फ्रेम, ब्लोअर की पुली, मोटर पुली, बीईटीलेफ्टिनेंट, बेल्ट गार्ड, आरईटीLief वाल्व, चेक वाल्व। | ||||||||||||||||||
| ऊपर का वजन केवल मानक सामान के लिए है, मोटर को बाहर रखा गया है। | ||||||||||||||||||
