ब्लोअर के विभिन्न प्रकार के पेशेवर निर्माता

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | B-TOHIN |
| प्रमाणन: | ISO9001 / ISO14001 |
| मॉडल संख्या: | BKW9020S |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| पैकेजिंग विवरण: | निर्यात लकड़ी के मामले |
| प्रसव के समय: | 30 कार्यदिवस |
| भुगतान शर्तें: | एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 30 सेट / महीना |
| उत्पाद का नाम: | तीन लोब रूट ब्लोअर | वायु प्रवाह: | 40.72m3/मिनट-73.32m3/मिनट |
|---|---|---|---|
| पैकेज: | लकड़ी का मामला | शीतलक प्रकार: | पानी |
| ब्लोअर आरपीएम: | 1000-1500 आरपीएम | वोल्टेज: | 380V/400V/415V/440V/कस्टम्ड |
| आवृत्ति: | 50हर्ट्ज/60हर्ट्ज | आवेदन: | व्यर्थ पानी का उपचार |
| स्थापना प्रकार:: | क्षैतिज या ऊर्ध्वाधर | पोर्ट दीया।: | 200मिमी (8") |
| शाफ्ट शक्ति: | 59-126.9KW | लाभ: | कम शोर और कंपन, छोटे कॉम्पैक्ट |
| ठंडा पानी: | 15 एल/मिनट | ||
| प्रमुखता देना: | तीन रोटरी लोब ब्लोअर,80kpa रोटरी लोब ब्लोअर,जड़ें तीन लोब ब्लोअर |
||

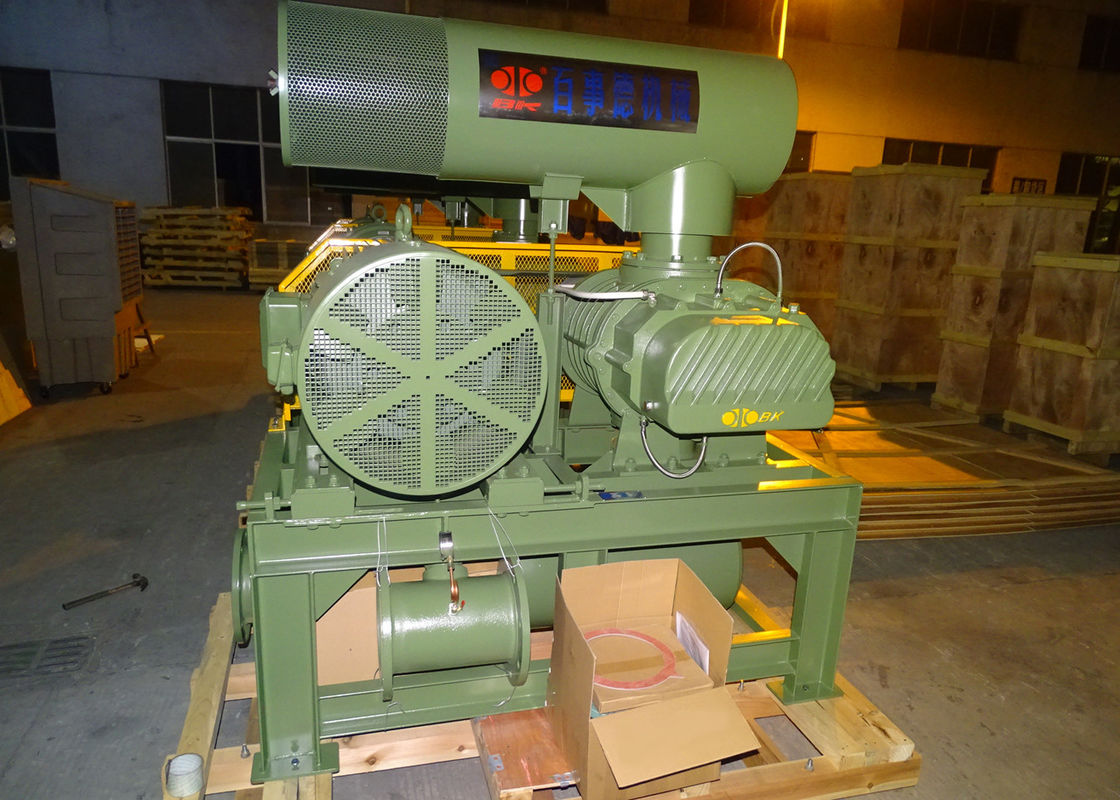

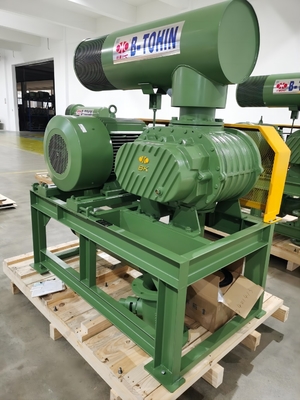

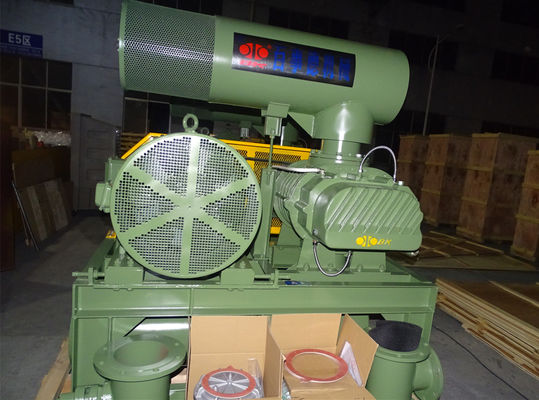

BKW9020S के बारे में
BKW9020S रूट्स ब्लोअर BK9020 से अधिकांश घटकों को विरासत में लेता है, यह असर कवर में पानी ठंडा अपनाता है, जो काम करते समय असर के तापमान को कम कर सकता है और दीर्घायु को बढ़ा सकता है,इसका बोर आकार DN250 है, जो सीमेंट कारखाने और बिजली संयंत्रों के उपयोग के लिए उपयुक्त बड़ी क्षमता उत्पन्न कर सकता है।
बीकेडब्ल्यू सीरीज रूट ब्लोअर बीके सीरीज के अधिकांश घटकों को विरासत में लेता है, यह असर कवर में पानी ठंडा अपनाता है, जो काम करते समय असर के तापमान को कम कर सकता है और दीर्घायु को बढ़ा सकता है,इसके अलावा इसमें एक बड़ी दबाव क्षमता है.
विनिर्देश
| डिस्चार्ज अंतर दबाव | 60-100 केपीए |
| वायु क्षमता | 40.72m3/Min-73.32m3/Min |
| घूर्णन गति | 1000 आरपीएम-1500 आरपीएम |
| मोटर का प्रकार | 30KW-132KW 380/400/415/440V, 3PHASES, 50/60HZ |
| मोटर ब्रांड | मानक: सीमेंस बीइड या यहून मोटर आपके विकल्प के लिए सीमेंस और एबीबी मोटर |
| संयंत्र का प्रकार | मानक: क्षैतिज प्रकार। आपके विकल्प के लिए उपलब्ध ऊर्ध्वाधर प्रकार |
| मोटर के बिना ब्लोअर का एन.डब्ल्यू. | 1310 किलो |
| पैकिंग का आकार approx. | 2.62*1.78*2.60 मीटर (लंबाई*चौड़ाई*ऊंचाई) |
| विशेषताएं | 1सुचारू संचालन के लिए हेलिकल टाइमिंग गियर 2कॉम्पैक्ट, स्थापना में लचीलापन उपयोगकर्ताओं को अधिक विकल्प देता है। 3. अधिक स्थिर और सुचारू संचालन के लिए इम्पेलर और शाफ्ट की एकीकृत संरचना 4फ्लोरिक रबर से बने आयातित तेल सील को अपनाएं। 5कम शोर, कम कंपन और ऊर्जा की खपत। |
पैरामीटर
| मॉडल | पोर्ट डाय (एमएम) | गति | इनलेट वायु प्रवाह (m3/min) और शाफ्ट शक्ति ((KW) ((m3/मिनट) | |||||||||||
| 0.6 किलोग्राम/सेमी2 | 0.7 किलोग्राम/सेमी2 | 0.8kgf/cm2 | 0.9 किलोग्राम/सेमी2 | 1.0 किलोग्राम/सेमी2 | शीतलन पानी |
|||||||||
| 6000mmH2ओ | 7000mmH2ओ | 8000mmH2ओ | 9000mmH2ओ | 10000mmH2ओ | ||||||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
| आरपीएम | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | एल/मिनट | |||
| BKW9020S | 200 (8") | 1000 | 44.70 | 59.00 | 43.60 | 65.83 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86.33 | 15 | |
| 1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | 83.47 | 43.64 | 90.64 | ||||
| 1150 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 50.90 | 89.59 | 50.13 | 97.29 | ||||
| 1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 56.56 | 97.38 | 55.79 | 105.75 | ||||
| 1400 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 65.05 | 109.07 | 64.28 | 118.44 | ||||
| 1500 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.81 | 70.71 | 116.86 | 69.94 | 126.90 | ||||
| 1600 | 78.98 | 92.51 | 78.05 | 103.22 | 77.19 | 113.93 | 76.37 | 124.65 | 75.60 | 135.36 | ||||
ब्लोअर भागों का वर्णन
| आवरण | कास्टिंग आयरन HT200 से बना उच्च परिशुद्धता के साथ सीएनसी केंद्र द्वारा एक बार मशीनीकृत, दक्षता में सुधार के लिए अपनाया गया अंतहीन संरचना |
| रोटर (शाफ्ट और इम्पेलर) | कास्टिंग आयरन QT500 से बना इम्पेलर और शाफ्ट एक अभिन्न अंग के रूप में डाले जाते हैं। उच्च परिशुद्धता प्राप्त करने के लिए मशीनिंग के लिए एनसी प्लैनर को अपनाना |
| गियर अंत असर | GCr15 से बना NSK ब्रांड, दो पंक्तियों के कोणीय संपर्क गेंद असर,अक्षीय भार का समर्थन करने में सक्षम |
| ड्राइव अंत असर | GCr15 से बना NSK ब्रांड, बेलनाकार रोलर असर |
| गियर | 20CrMnTi से बना अधिक सुचारू रूप से चलने के लिए बेवल संरचना |
| तेल सील | फ्लोरो रबर से बना उच्च तापमान को सहन करता है और इसका जीवनकाल लंबा होता है। |
उत्पाद रूपरेखा आयाम
| बीकेडब्ल्यूरूपरेखा आयाम शीट | इकाई: मिमी | |||||||||||||||||
प्रकार |
पोर्ट डाय | मोटर शक्ति | ए | बी | सी | D | ई | F | जी | H | क | एम | एन | 0 | पी | Q | 4-M16×h | वजन (किलो) |
| BKW4005 | 40 ((1.5") | 1.5 ∙4 | 700 | 590 | 90 | 90 | 456 | 194 | 215 | 827 | 129 | 300 | 370 | 95 | 130 | 18 | 4-एम16×300 | 65 |
| BKW4007 | 50 (((2") | 1.555.5 | 820 | 640 | 90 | 90 | 457 | 185 | 236 | 872 | 151 | 370 | 440 | 105 | 130 | 18 | 4-एम16×300 | 92 |
| BKW5003 | 65 ((2.5") | 5.5 ¢7.5 | 1190 | 940 | 90 | 200 | 532 | 172 | 200 | 1072 | 133 | 346 | 410 | 115 | 190 | 18 | 4-एम16×300 | 181 |
| १११५ | 474 | 538 | ||||||||||||||||
| BKW5006 | 100 ((4") | 5.5 ¢7.5 | 1220 | 980 | 90 | 228 | 592 | 199 | 234 | 1216 | 170 | 369 | 433 | 150 | 230 | 18 | 4-एम16×300 | 214 |
| १११५ | 489 | 553 | ||||||||||||||||
| 18.5222 | 534 | 598 | ||||||||||||||||
| BKW6005 | 80 (((3") | 5.5 ¢7.5 | 1330 | 1054 | 100 | 221 | 598 | 179 | 237 | 1162 | 161 | 332 | 406 | 135 | 200 | 18 | 4-एम16×300 | 256 |
| 11 से 15 | 458 | 532 | ||||||||||||||||
| 18.5222 | 493 | 567 | ||||||||||||||||
| BKW6008 | 125 ((5") | 5.5 ¢7.5 | 1335 | 1084 | 110 | 222 | 688 | 206 | 297 | 1375 | 150 | 300 | 385 | 165 | 250 | 18 | 4-एम16×400 | 305 |
| १११५ | 410 | 495 | ||||||||||||||||
| 18.5222 | 455 | 540 | ||||||||||||||||
| 30 | 495 | 580 | ||||||||||||||||
| 37 ¢ 45 | 560 | 645 | ||||||||||||||||
| BKW7006 | 100 ((4") | 11 से 15 | 1495 | 1214 | 113 | 282 | 725 | 205 | 254 | 1432 | 198 | 489 | 563 | 150 | 230 | 18 | 4-एम16×400 | 400 |
| 18.5222 | 534 | 608 | ||||||||||||||||
| 30 | 574 | 648 | ||||||||||||||||
| 37 ¢ 45 | 636 | 710 | ||||||||||||||||
| BKW7011 | 150 ((6") | १११५ | 1495 | 1200 | 123 | 271 | 829 | 232 | 324 | 1484 | 190 | 443 | 536 | 180 | 280 | 24 | 4-एम16×400 | 492 |
| 18.5222 | 457 | 550 | ||||||||||||||||
| 30 | 497 | 590 | ||||||||||||||||
| 37 ¢ 45 | 559 | 652 | ||||||||||||||||
| BKW8016S | 150 ((6") | 30 ¢ 90 | 1658 | 1390 | 105 | 283 | 962 | 332 | 413 | 1862 | 217 | 670 | 780 | 180 | 280 | 24 | 4-एम16×400 | 730 |
| BKW8024S | 200(8") | 22 ¢ 90 | 1750 | 1490 | 105 | 345 | 1010 | 284 | 452 | 1890 | 334 | 780 | 875 | 190 | 350 | 24 | 4-एम16×400 | 800 |
| BKW9020S | 200(8") | 30132 | 4-एम16×400 | |||||||||||||||
| BKW9030S | 250 (((10") | 37 ¢ 90 | 2140 | 1840 | 105 | 385 | 1056 | 294 | 544 | 2118 | 344 | 808 | 918 | 230 | 360 | 38 | 4-एम16×400 | 1300 |
| 110~220 | 960 | 1070 | ||||||||||||||||
| BKW10027S | 300 (((12") | 37~90 | 2070 | 1750 | 105 | 375 | 1144 | 289 | 587 | 2274 | 334 | 860 | 970 | 245 | 380 | 38 | 4-एम16×400 | 1600 |
| 10 ₹220 | 2210 | 1890 | 960 | 1070 | ||||||||||||||
| BKW10034S | 350 ((14") | 75 ₹315 | 2255 | 1940 | 105 | 455 | 1268 | 344 | 642 | 2347 | 432 | 990 | 1100 | 260 | 440 | 38 | 4-एम16×400 | 1900 |
| मानक सामानों में शामिल हैंः इनलेट और आउटलेट साइलेंसर, प्रेशर गेज, बेस-फ्रेम, ब्लोअर की पोली, मोटर की पोली, बेल्ट, बेल्ट गार्ड, रिलीफ वाल्व, चेक वाल्व। | ||||||||||||||||||
| उपरोक्त वजन केवल मानक सामानों के लिए हैं, मोटर को छोड़कर। | ||||||||||||||||||
| उच्च वोल्टेज मोटर से लैस ब्लोअर के लिए आयाम विशेष रूप से प्रदान किया जाएगा। | ||||||||||||||||||
कार्य सिद्धांत
रूट ब्लोअर एक क्यूबेज ब्लोअर है, और यह अपनी घूर्णन गति के अनुपात में हवा की एक निश्चित मात्रा को छोड़ देता है। प्रत्येक घूर्णन में, तीन बार हवा को अवशोषित करने और छोड़ने के लिए दो लोब होते हैं।दो लोब ब्लोअर की तुलना में, यह कम हवा की धड़कन, कम भार परिवर्तन, उच्च शक्ति, कम शोर और कंपन का है।
दो समानांतर शाफ्टों में प्रत्येक में तीन लोब होते हैं, सभी लोब एक दूसरे से छोटी रिक्ति रखते हैं और घर के अंदर होते हैं। प्रत्येक लोब घूर्णन है,एक निश्चित हवा इनलेट पर अवशोषित किया जाएगा और ब्लोअर के diacharge बंदरगाह के लिए आवास के अंदर सतह से स्थानांतरित.
दो शाफ्ट टाइमिंग गियर्स द्वारा घुमाए जाएंगे, लोब के बीच कोई स्पर्श नहीं होगा, इसलिए इसे अंदर किसी भी स्नेहन के बिना उच्च गति से घुमाया जा सकता है। इसकी निम्नलिखित विशेषताएं हैंःसरल विन्यासयह व्यापक रूप से विभिन्न उद्योगों में लागू किया गया है।
अजनबी पदार्थों के बिना शुद्ध जल की आवश्यकता होती है।
पानी का तापमान 40 °C से कम होना चाहिए।
