ब्लोअर के विभिन्न प्रकार के पेशेवर निर्माता

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BK |
| प्रमाणन: | ISO9001/ISO14001/CE |
| मॉडल संख्या: | BK9030S |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | निर्यात मानक लकड़ी के मामले |
| प्रसव के समय: | अग्रिम भुगतान प्राप्त करने के बाद 30 कार्य दिवस |
| भुगतान शर्तें: | एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 50 सेट /माह |
| उत्पाद का नाम: | तीन लोब रूट ब्लोअर | प्रकार: | सकारात्मक विस्थापन, जड़ प्रकार, वायु संवहन |
|---|---|---|---|
| वायु क्षमता: | 71.52-1116.5m3/मिनट | निर्वहन अंतर दबाव: | 0.1-0.8kgf/cm of |
| मोटर शक्ति: | 132 किलोवाट | डिस्चार्ज बोर: | DN250 (10 ”) |
| शीतलक प्रकार: | हवा | आवेदन: | वातन, बैकवाशिंग, वायवीय संदेश, जल उपचार, सीमेंट, पाइप समाशोधन, बिजली संयंत्र, आदि के लिए आवेदन किया। |
| मुख्य सामग्री: | कच्चा लोहा | गति: | 850-1500 आरपीएम |
| वोल्टेज: | 380V/400V/415V/440V/कस्टम्ड | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
| प्रमुखता देना: | 0.8 बार ट्राई लोब रूट्स ब्लोअर,132kw ट्राई लोब रूट्स ब्लोअर,थ्री लोब रूट ब्लोअर |
||

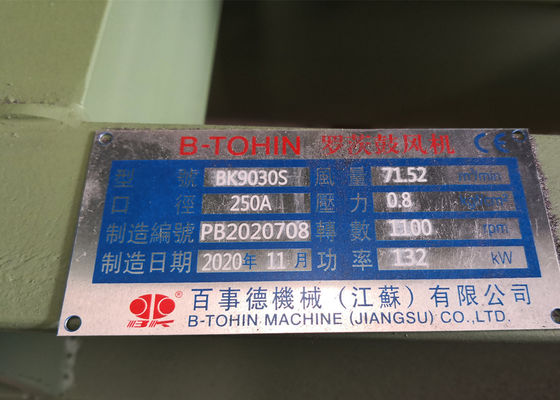

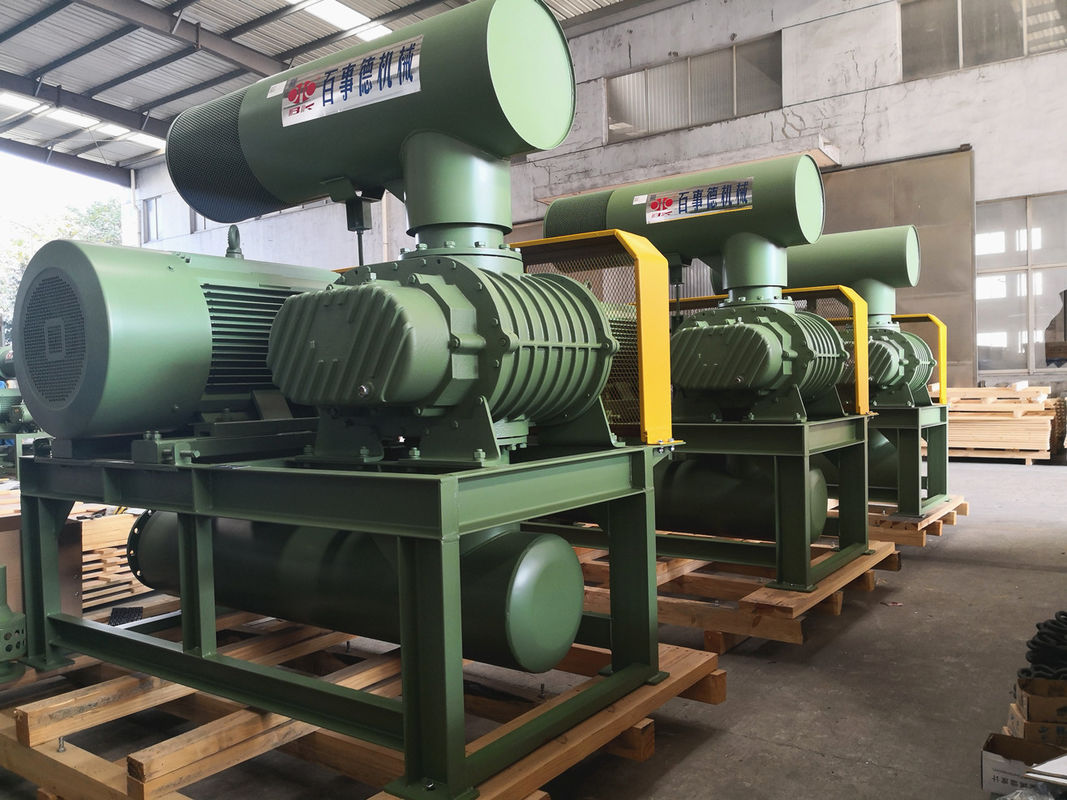

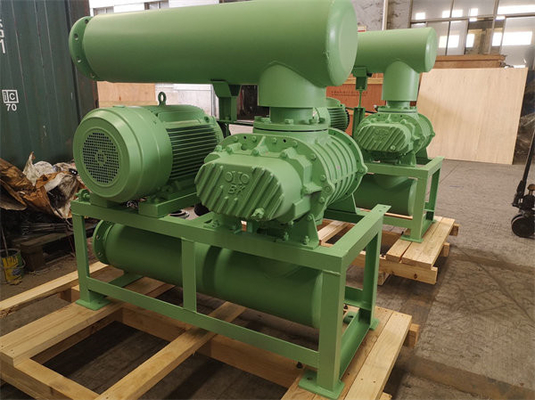

0.8bar, 132KW, 10", 850-1500rpm, 71.52-116.5m3/min तीन लोब रूट एरेशन एयर ब्लोअर
रूट्स ब्लोअर एक क्यूबेज ब्लोअर है, और यह अपनी घूर्णन गति के अनुपात में हवा की एक निश्चित मात्रा को जारी करता है। प्रत्येक घूर्णन में, तीन बार हवा को अवशोषित करने और जारी करने के लिए दो लोब होते हैं।दो लोब ब्लोअर की तुलना मेंयह कम हवा की धड़कन, कम भार परिवर्तन, उच्च शक्ति, कम शोर और कंपन है।
विनिर्देशः
|
मॉडल |
BK9030S |
|
वायु क्षमता |
71.52-116.5 मीटर3/मिनट |
|
डिस्चार्ज अंतर दबाव |
80 केपीए |
|
घूर्णन गति |
850 से 1500 आरपीएम |
|
मोटर का प्रकार |
37-90/110-220 किलोवाट 380/400/415/440V, 3PHASES, 50/60HZ, आवृत्ति मोटर भी उपलब्ध है |
|
मोटर ब्रांड |
मानक: सीमेंस बीइड या यहून मोटर आपके विकल्प के लिए सीमेंस और एबीबी मोटर |
|
संयंत्र का प्रकार |
मानक: क्षैतिज प्रकार। आपके विकल्प के लिए उपलब्ध ऊर्ध्वाधर प्रकार |
| रंग | अनुकूलित, मानक RAL6011 |
उत्पाद लाभ
1ब्लोअर के आंतरिक रिसाव को कम करने, ब्लोअर की दक्षता में सुधार और चल रहे तापमान को कम करने के लिए अनुकूलित लोब वक्र को अपनाया जाता है।
2शफ्ट के व्यास को बढ़ाने के बाद, अधिक भार दबाव के तहत कोई विरूपण और टकराव नहीं होगा क्योंकि ब्लोअर की ताकत में सुधार होता है।
3समवर्ती गियर सुचारू संचालन के लिए सीधे दांत संरचना को अपनाता है।
4ऑपरेशन शोर को कम करने के लिए उच्च परिशुद्धता और कम घर्षण कारक के गहरे ग्रूव बॉल लेयरिंग का चयन किया जाता है।असर की भार क्षमता बढ़ जाती है और इसकी सेवा जीवन का विस्तार होता है.
5कम शोर और कंपन, कॉम्पैक्ट और किफायती ऊर्जा खपत।
पैरामीटर शीट
| मॉडल | पोर्ट डाय (एमएम) | गति | इनलेट वायु प्रवाह (m3/min) और शाफ्ट शक्ति ((KW) | |||||||||||||||
| 0.1 किलोग्राम/सेमी2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4 किलोग्राम/सेमी2 | 0.5 किलोग्राम वज़न/सेमी2 | 0.6 किलोग्राम/सेमी2 | 0.7 किलोग्राम/सेमी2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2ओ | 2000mmH2ओ | 3000 मिमीएच2ओ | 4000mmH2ओ | 5000 मिमीएच2ओ | 6000mmH2ओ | 7000mmH2ओ | 8000mmH2ओ | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| आरपीएम | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | ||
| BK9030S | 250 (10") | 850 | 63.04 | 31.99 | 60.19 | 40.17 | 58.00 | 48.36 | 56.16 | 56.54 | 54.53 | 64.73 | 53.06 | 72.91 | ||||
| 1000 | 75.38 | 37.63 | 72.53 | 47.26 | 70.34 | 56.89 | 68.50 | 66.52 | 66.87 | 76.15 | 65.40 | 85.78 | 64.05 | 95.41 | 62.80 | 105.04 | ||
| 1150 | 87.72 | 43.27 | 84.87 | 54.35 | 82.68 | 65.42 | 80.84 | 76.50 | 79.21 | 87.57 | 77.74 | 98.65 | 76.39 | 109.72 | 75.14 | 120.80 | ||
| 1250 | 95.95 | 47.04 | 93.09 | 59.08 | 90.91 | 71.11 | 89.06 | 83.15 | 87.44 | 95.19 | 85.97 | 107.23 | 84.62 | 119.26 | 83.36 | 131.30 | ||
| 1400 | 108.29 | 52.68 | 105.43 | 66.16 | 103.25 | 79.65 | 101.40 | 93.13 | 99.78 | 106.61 | 98.31 | 117.64 | 96.96 | 133.58 | 95.70 | 147.06 | ||
| 1500 | 116.51 | 56.45 | 113.66 | 70.89 | 111.47 | 85.34 | 109.63 | 99.78 | 108.00 | 114.23 | 106.54 | 128.67 | 105.18 | 143.12 | 103.93 | 157.56 | ||
ब्लोअर मुख्य शरीर की संरचना
|
नहीं. |
भाग का नाम |
Qty. |
|
नहीं. |
भाग का नाम |
Qty. |
|
नहीं. |
भाग का नाम |
Qty. |
|
1 |
पाद |
2 |
|
9 |
बाएं छोर का कवर |
1 |
|
17 |
तेल टैंक |
1 |
|
2 |
हेक्सागोन बोल्ट |
4 |
|
10 |
गोल पिन |
4 |
|
18 |
गियर |
2 |
|
3 |
धूल प्रतिरोधी सील |
1 |
|
11 |
आवरण |
1 |
|
19 |
कुंजी |
2 |
|
4 |
ड्राइव इम्पेलर |
1 |
|
12 |
तेल सील |
4 |
|
20 |
अक्षीय आवरण |
2 |
|
5 |
असर |
2 |
|
13 |
दाहिने छोर का कवर |
1 |
|
21 |
असर |
2 |
|
6 |
चालित इम्पेलर |
2 |
|
14 |
बोल्ट |
16 |
|
22 |
असर प्लेट |
2 |
|
7 |
धूल का कप |
1 |
|
15 |
श्वास |
1 |
|
23 |
समायोज्य पैड |
कई |
|
8 |
वसादार निप्पल |
2 |
|
16 |
बोल्ट |
8 |
|
24 |
चुंबकीय नट |
1 |
ब्लोअर पैकेज का असेंबलिंग ड्राइंग
दायरे की मानक आपूर्ति
1. नंगे शाफ्ट ब्लोअर
2. दबाव राहत वाल्व
3. वेफर चेक वाल्व (स्लिम प्रकार)
4. इनलेट साइलेंसर (एयर फिल्टर के साथ)
5. आउटलेट साइलेंसर
6सार्वजनिक आधार (बेल्ट कवर के साथ)
7. रबर लचीला जोड़ और झटके पैड
8. मोटर पल्ली
9. प्रेशर गेज
10वी-बेल्ट
11. बोल्ट और नट और अन्य कनेक्शन भागों
12विद्युत मोटर
उत्पाद अनुप्रयोग
हमारे उत्पादों को व्यापक रूप से इस्तेमाल किया जाता है. कंपनी पर लेता है हमारे हमेशा के लिए सुधार रखने के लिए खोज; ग्राहकों को संतुष्ट करने के लिए हमारे अपरिवर्तनीय वादा के रूप में अपने सिद्धांत और बाजार से उच्च क्रेडिट जीता है।
