ब्लोअर के विभिन्न प्रकार के पेशेवर निर्माता

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BK |
| प्रमाणन: | ISO9001 / ISO14001 / CE |
| मॉडल संख्या: | BK5003 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | बातचीत योग्य |

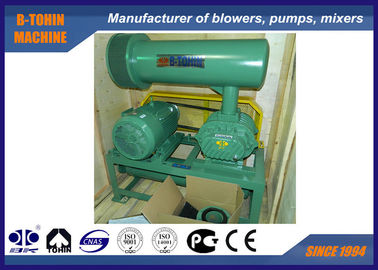

| पैकेजिंग विवरण: | निर्यात मानक लकड़ी के मामले |
| प्रसव के समय: | 5 से 20 कार्य दिवस, ऑर्डर की राशि और विनिर्देश पर निर्भर करते हैं |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 110 सेट्स |
| वायु क्षमता: | 3.43 - 7.15 m3/min | नाम: | तीन लोब रूट ब्लोअर |
|---|---|---|---|
| निर्वहन अंतर दबाव: | 10-80 केपीए | मोटर शक्ति: | 5.5-7.5 किलोवाट/11-15 किलोवाट |
| मुख्य सामग्री: | कच्चा लोहा | प्रौद्योगिकी की उत्पत्ति: | संयुक्त राज्य अमेरिका |
| कूल्ड: | प्राकृतिक वायु द्वारा | ब्लोअर आरपीएम: | 850-2000 |
| वोल्टेज: | 380V/400V/415V/440V/कस्टम्ड | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
| स्थापना प्रकार:: | क्षैतिज या ऊर्ध्वाधर | ||
| प्रमुखता देना: | 3 लोब जड़ें ब्लोअर,वायवीय संदेश ब्लोअर |
||
वेस्ट वाटर ट्रीटमेंट के लिए 10-80 केपीए के दबाव के साथ लोहे की जड़ें
बी-टोहिन एक पेशेवर निर्माता है जो लोहे के लोहे के मूल ब्लोअर का उत्पादन करता है।और हमारे पास स्वतंत्र अनुसंधान विभाग है जो ग्राहकों की विशेष आवश्यकताओं के अनुसार नए उत्पादों का डिजाइन और निर्माण करता है.
विनिर्देशः
|
मॉडल |
BK5003 |
|
वायु क्षमता |
3.43-7.15 m3 / min |
|
डिस्चार्ज अंतर दबाव |
10-80 केपीए |
|
घूर्णन गति |
850-2000 आरपीएम |
|
मोटर का प्रकार |
5.5-7.5KW /11-15KW |
|
मोटर ब्रांड |
मानक: सीमेंस बीइड या यहून मोटर आपके विकल्प के लिए सीमेंस और एबीबी मोटर |
|
संयंत्र का प्रकार |
मानक: क्षैतिज प्रकार। आपके विकल्प के लिए उपलब्ध ऊर्ध्वाधर प्रकार |
| रंग | अनुकूलित, मानक RAL6011 |
|
पैकिंग का आकार approx. |
1.8*1.3*2.1 मीटर (लंबाई*चौड़ाई*ऊंचाई) |
विशेषताएं:
1सुचारू संचालन के लिए हेलिकल टाइमिंग गियर
2कॉम्पैक्ट, स्थापना में लचीलापन उपयोगकर्ताओं को अधिक विकल्प देता है।
3- इम्पेलर की एकीकृत संरचना स्प्लिट संरचना से बेहतर है, शक्ति संचरण में अधिक स्थिर है
4कम शोर और कंपन, कॉम्पैक्ट और आर्थिक ऊर्जा खपत।
5स्थापना की लचीलापन के लिए इनलेट और आउटलेट की असर संरचना।
पैरामीटर शीट
| मॉडल | पोर्ट डाय | गति | इनलेट क्षमता (m3/min) और शाफ्ट शक्ति (KW) | |||||||||||||||
| 0.1 किलोग्राम/सेमी2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4 किलोग्राम/सेमी2 | 0.5kgf/cm2 | 0.6 किलोग्राम/सेमी2 | 0.7 किलोग्राम/सेमी2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| आरपीएम | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | ||
| BK5003 | 65 ((2.5") | 850 | 2.67 | 0.95 | 2.39 | 1.58 | 2.19 | 2.40 | 2.01 | 2.72 | 1.86 | 3.31 | 1.72 | 3.9 | ||||
| 1000 | 3.25 | 1.12 | 2.98 | 1.85 | 2.77 | 2.83 | 2.60 | 3.20 | 2.44 | 3.89 | 2.31 | 4.59 | ||||||
| 1150 | 3.84 | 1.29 | 3.56 | 2.13 | 3.36 | 3.25 | 3.18 | 3.68 | 3.03 | 4.48 | 2.89 | 5.28 | 2.76 | 6.27 | ||||
| 1250 | 4.23 | 1.40 | 3.95 | 2.32 | 3.75 | 3.53 | 3.57 | 4.00 | 3.42 | 4.87 | 3.28 | 5.74 | 3.15 | 6.81 | ||||
| 1350 | 4.62 | 1.52 | 4.34 | 2.50 | 4.14 | 3.82 | 3.96 | 4.32 | 3.81 | 5.25 | 3.67 | 6.19 | 3.54 | 7.36 | 3.43 | 8.30 | ||
| 1500 | 5.20 | 1.69 | 4.93 | 2.78 | 4.72 | 4.24 | 4.55 | 4.80 | 4.39 | 5.84 | 4.26 | 6.88 | 4.13 | 8.17 | 4.01 | 9.22 | ||
| 1600 | 5.59 | 1.80 | 5.32 | 2.97 | 5.11 | 4.52 | 4.94 | 5.11 | 4.78 | 6.23 | 4.65 | 7.34 | 4.52 | 8.72 | 4.40 | 9.83 | ||
| 1750 | 6.18 | 1.97 | 5.91 | 3.24 | 5.70 | 4.95 | 5.52 | 5.59 | 5.37 | 6.81 | 5.23 | 8.03 | 5.10 | 9.54 | 4.99 | 10.75 | ||
| 1850 | 6.57 | 2.08 | 6.30 | 3.43 | 6.09 | 5.23 | 5.91 | 5.91 | 5.76 | 7.20 | 5.62 | 8.49 | 5.50 | 10.08 | 5.30 | 11.37 | ||
| 2000 | 7.15 | 2.25 | 6.88 | 3.71 | 6.67 | 5.65 | 6.50 | 6.39 | 6.35 | 7.78 | 6.21 | 9.18 | 6.08 | 10.90 | 5.96 | 12.29 | ||

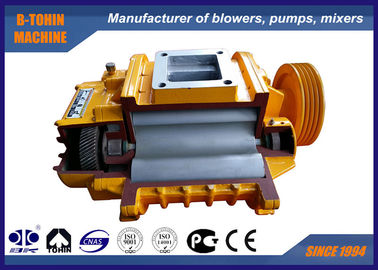

ब्लोअर मुख्य शरीर की संरचना
|
नहीं. |
भाग का नाम |
Qty. |
|
नहीं. |
भाग का नाम |
Qty. |
|
नहीं. |
भाग का नाम |
Qty. |
|
1 |
पाद |
2 |
|
9 |
बाएं छोर का कवर |
1 |
|
17 |
तेल टैंक |
1 |
|
2 |
हेक्सागोन बोल्ट |
4 |
|
10 |
गोल पिन |
4 |
|
18 |
गियर |
2 |
|
3 |
धूल प्रतिरोधी सील |
1 |
|
11 |
आवरण |
1 |
|
19 |
कुंजी |
2 |
|
4 |
ड्राइव इम्पेलर |
1 |
|
12 |
तेल सील |
4 |
|
20 |
अक्षीय आवरण |
2 |
|
5 |
ड्राइव अंत असर |
2 |
|
13 |
दाहिने छोर का कवर |
1 |
|
21 |
गियर अंत असर |
2 |
|
6 |
चालित इम्पेलर |
2 |
|
14 |
बोल्ट |
16 |
|
22 |
असर प्लेट |
2 |
|
7 |
धूल कवर |
1 |
|
15 |
श्वास |
1 |
|
23 |
समायोज्य पैड |
कई |
|
8 |
वसादार निप्पल |
2 |
|
16 |
बोल्ट |
8 |
|
24 |
चुंबकीय नट |
1 |
ब्लोअर पैकेज का असेंबलिंग ड्राइंग

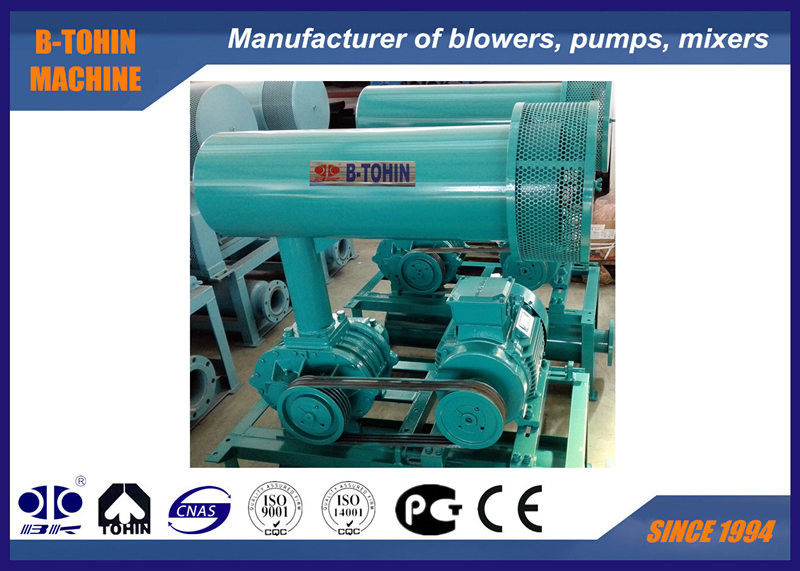

दायरे की मानक आपूर्ति
1. नंगे शाफ्ट ब्लोअर
2. राहत वाल्व
3. वेफर चेक वाल्व (स्लिम प्रकार)
4. इनलेट साइलेंसर (एयर फिल्टर के साथ)
5. डिस्चार्ज साइलेंसर
6सार्वजनिक आधार (बेल्ट कवर के साथ)
7. रबर लचीला जोड़ और झटके शमन
8. मोटर पल्ली
9. दबाव मीटर
10वी-बेल्ट
11. बोल्ट और नट और अन्य कनेक्शन भागों
12विद्युत 3 चरण मोटर
उत्पाद रूपरेखा आयाम
| BKरूपरेखा आयाम शीट | इकाई: मिमी | |||||||||||||||||
| प्रकार | पोर्ट डाय | मोटर शक्ति | ए | बी | सी | D | ई | F | जी | H | क | एम | एन | 0 | पी | Q | 4-M16×h | वजन (किलो) |
| BK4005 | 40 ((1.5") | 1.5 ∙4 | 700 | 590 | 90 | 90 | 456 | 194 | 215 | 827 | 129 | 300 | 370 | 95 | 130 | 18 | 4-एम16×300 | 65 |
| BK4007 | 50 (((2") | 1.555.5 | 820 | 640 | 90 | 90 | 457 | 185 | 236 | 872 | 151 | 370 | 440 | 105 | 130 | 18 | 4-एम16×300 | 92 |
| BK5003 | 65 ((2.5") | 5.5 ¢7.5 | 1190 | 940 | 90 | 200 | 532 | 172 | 200 | 1072 | 133 | 346 | 410 | 115 | 190 | 18 | 4-एम16×300 | 171 |
| १११५ | 474 | 538 | ||||||||||||||||
| BK5006 | 100 ((4") | 5.5 ¢7.5 | 1220 | 980 | 90 | 228 | 592 | 199 | 234 | 1216 | 170 | 369 | 433 | 150 | 230 | 18 | 4-एम16×300 | 204 |
| १११५ | 489 | 553 | ||||||||||||||||
| 18.5222 | 534 | 598 | ||||||||||||||||
| BK5009 | 100 ((4") | 5.5 ¢7.5 | 1255 | 984 | 110 | 192 | 608 | 204 | 272 | 1225 | 163 | 325 | 409 | 150 | 230 | 18 | 4-एम16×300 | 239 |
| 11 से 15 | 428 | 512 | ||||||||||||||||
| 18.5222 | 473 | 557 | ||||||||||||||||
| BK6005 | 80 (((3") | 5.5 ¢7.5 | 1330 | 1054 | 100 | 221 | 598 | 179 | 237 | 1162 | 161 | 332 | 406 | 135 | 200 | 18 | 4-एम16×300 | 241 |
| 11 से 15 | 458 | 532 | ||||||||||||||||
| 18.5222 | 493 | 567 | ||||||||||||||||
| BK6008 | 125 ((5") | 5.5 ¢7.5 | 1335 | 1084 | 110 | 222 | 688 | 206 | 297 | 1375 | 150 | 300 | 385 | 165 | 250 | 18 | 4-एम16×400 | 290 |
| १११५ | 410 | 495 | ||||||||||||||||
| 18.5222 | 455 | 540 | ||||||||||||||||
| 30 | 495 | 580 | ||||||||||||||||
| 37 ¢ 45 | 560 | 645 | ||||||||||||||||
| BK6015 | 150 ((6") | ११२२ | 1340 | 1064 | 113 | 222 | 748 | 232 | 364 | 1460 | 238 | 476 | 573 | 180 | 280 | 24 | 4-एम16×400 | 380 |
| 30 | 539 | 636 | ||||||||||||||||
| 37 ¢ 45 | 563 | 660 | ||||||||||||||||
| BK7006 | 100 ((4") | 11 से 15 | 1495 | 1214 | 113 | 282 | 725 | 205 | 254 | 1432 | 198 | 489 | 563 | 150 | 230 | 18 | 4-एम16×400 | 385 |
| 18.5222 | 534 | 608 | ||||||||||||||||
| 30 | 574 | 648 | ||||||||||||||||
| 37 ¢ 45 | 636 | 710 | ||||||||||||||||
| BK7011 | 150 ((6") | १११५ | 1495 | 1200 | 123 | 271 | 829 | 232 | 324 | 1484 | 190 | 443 | 536 | 180 | 280 | 24 | 4-एम16×400 | 477 |
| 18.5222 | 457 | 550 | ||||||||||||||||
| 30 | 497 | 590 | ||||||||||||||||
| 37 ¢ 45 | 559 | 652 | ||||||||||||||||
| BK7018 | 200(8") | ११४५ | 1550 | 1250 | 125 | 271 | 894 | 266 | 413 | 1660 | 279 | 558 | 647 | 190 | 350 | 24 | 4-एम16×400 | 564 |
| 55 | 628 | 717 | ||||||||||||||||
| BK8016S | 150 ((6") | 30 ¢ 90 | 1658 | 1390 | 105 | 283 | 962 | 332 | 413 | 1862 | 217 | 670 | 780 | 180 | 280 | 24 | 4-एम16×400 | 730 |
| BK8024S | 200(8") | 22 ¢ 90 | 1750 | 1490 | 105 | 345 | 1010 | 284 | 452 | 1890 | 334 | 780 | 875 | 190 | 350 | 24 | 4-एम16×400 | 800 |
| BK9020S | 200(8") | 30132 | 4-एम16×400 | |||||||||||||||
| BK9030S | 250 (((10") | 37 ¢ 90 | 2140 | 1840 | 105 | 385 | 1056 | 294 | 544 | 2118 | 344 | 808 | 918 | 230 | 360 | 38 | 4-एम16×400 | 1300 |
| 110~220 | 960 | 1070 | ||||||||||||||||
| BK10027S | 300 (((12") | 37~90 | 2070 | 1750 | 105 | 375 | 1144 | 289 | 587 | 2274 | 334 | 860 | 970 | 245 | 380 | 38 | 4-एम16×400 | 1600 |
| 10 ₹220 | 2210 | 1890 | 960 | 1070 | ||||||||||||||
| BK10034S | 350 ((14") | 75 ₹315 | 2255 | 1940 | 105 | 455 | 1268 | 344 | 642 | 2347 | 432 | 990 | 1100 | 260 | 440 | 38 | 4-एम16×400 | 1900 |
| BK12034 और BK12042 के लिए आयाम विशेष रूप से आपूर्ति की जाएगी। | ||||||||||||||||||
| स्टेनdआर्ड एसीसीeसुरी इसमें शामिल हैंःइनलेट और आउटलेट साइलेंसर,दबाव gaउजीई, बेस-फ्रेम, ब्लोअर का पुली, मोटर का पोली, बीeयह, बेल्ट गार्ड, आरeप्यार वाल्व, चेक वाल्व। | ||||||||||||||||||
| उपरोक्त वजन केवल मानक सामानों के लिए हैं, मोटर को छोड़कर। | ||||||||||||||||||
