ब्लोअर के विभिन्न प्रकार के पेशेवर निर्माता

 |
| Place of Origin: | China |
| ब्रांड नाम: | BK |
| प्रमाणन: | ISO9001/ISO14001/CE/GOST |
| Model Number: | BK7011 |
| Minimum Order Quantity: | 1 set |
|---|---|
| मूल्य: | बातचीत योग्य |
| Packaging Details: | Export standard wooden case |
| Delivery Time: | 5 to 20 working days, depends on order amount and specification |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 100 SETS per month |
| वायु क्षमता: | 9.66-30.56m3/मिनट | निर्वहन अंतर दबाव: | 10-80 केपीए |
|---|---|---|---|
| मोटर शक्ति: | 11-45kw | डिस्चार्ज बोर: | डीएन150 (6") |
| आवेदनः: | वातन, बैकवाशिंग, वायवीय संदेश, जल उपचार, सीमेंट कारखाने, बिजली संयंत्र, आदि के लिए आवेदन किया गया था | मुख्य सामग्री: | कच्चा लोहा |
| प्रौद्योगिकी की उत्पत्ति: | संयुक्त राज्य अमेरिका | से जुड़ा हुआ है: | बेल्ट और चरखी |
| कूल्ड: | प्राकृतिक वायु द्वारा | नाम: | तीन लोब रूट ब्लोअर |
| हवा की मात्रा: | 30.56m3/मिनट | दबाव: | 0.01 एमपीए |
| मोटर शक्ति: | 11 किलोवाट | आउटलेट का आकार: | DN150(6") |
| ब्लोअर आरपीएम: | 1500 | शाफ्ट शक्ति: | 7.91KW |
| वोल्टेज: | 380V/400/440V/ग्राहकों की आवश्यकताओं के अनुसार | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
| आवेदन: | व्यर्थ पानी का उपचार | स्थापना प्रकार:: | क्षैतिज या ऊर्ध्वाधर |
| प्रमुखता देना: | 70kpa जड़ें हवा कंप्रेसर,जड़ें हवा कंप्रेसर 70kpa,तीन लोब जड़ें हवा कंप्रेसर |
||
अपशिष्ट जल उपचार के लिए 10-80 केपीए के दबाव के साथ जड़ें एयर कंप्रेसर

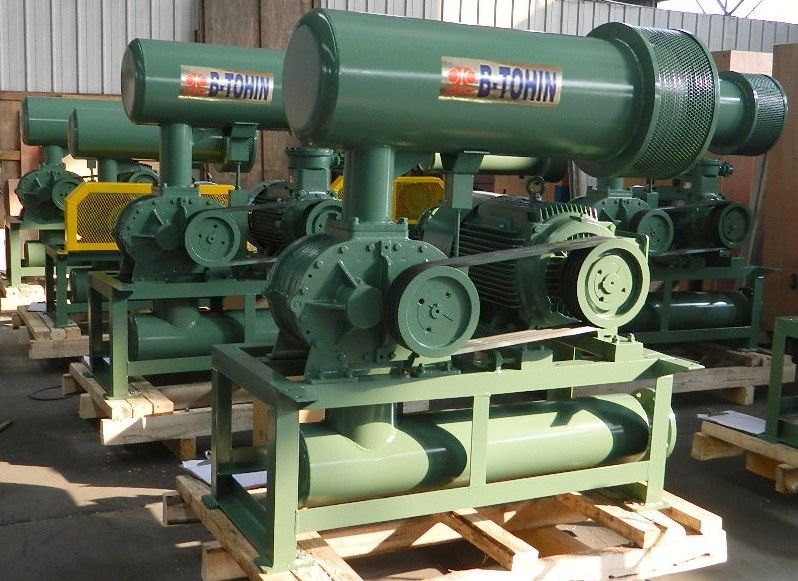

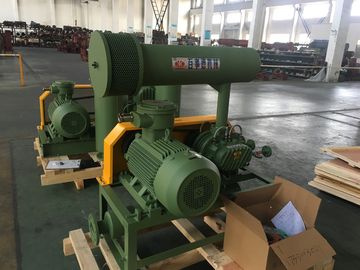

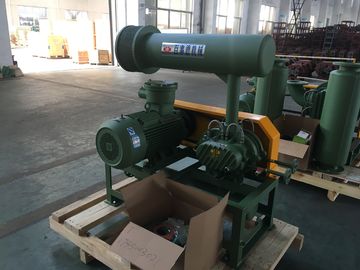

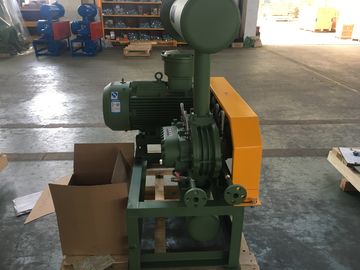

कास्ट आयरन लोब रूट ब्लोअर, रूट एयर कंप्रेसर, दबाव 10-80KPA
बी-टोहिन एक पेशेवर निर्माता है जो कास्ट आयरन लोब रूट ब्लोअर का उत्पादन करता है।और हमारे पास स्वतंत्र अनुसंधान विभाग है जो ग्राहकों की विशेष आवश्यकताओं के अनुसार नए उत्पादों का डिजाइन और निर्माण करता है.
विनिर्देशः
|
मॉडल |
BK7011 |
|
वायु क्षमता |
9.66-30.56 मीटर3/मिनट |
|
डिस्चार्ज अंतर दबाव |
10-80 केपीए |
|
घूर्णन गति |
700 से 1500 आरपीएम |
|
मोटर का प्रकार |
11KW-45KW 380/400/415/440V, 3PHASES, 50/60HZ, आवृत्ति मोटर भी उपलब्ध है |
|
मोटर ब्रांड |
मानक: सीमेंस बीइड या यहून मोटर आपके विकल्प के लिए सीमेंस और एबीबी मोटर |
|
संयंत्र का प्रकार |
मानक: क्षैतिज प्रकार। आपके विकल्प के लिए उपलब्ध ऊर्ध्वाधर प्रकार |
| रंग | अनुकूलित, मानक RAL6011 |
|
मोटर के बिना ब्लोअर का एन.डब्ल्यू. |
477 किलो |
|
पैकिंग का आकार approx. |
1.8*1.3*2.1 मीटर (लंबाई*चौड़ाई*ऊंचाई) |
विशेषताएं:
1सुचारू संचालन के लिए हेलिकल टाइमिंग गियर
2कॉम्पैक्ट, स्थापना में लचीलापन उपयोगकर्ताओं को अधिक विकल्प देता है।
3- इम्पेलर की एकीकृत संरचना स्प्लिट संरचना से बेहतर है, शक्ति संचरण में अधिक स्थिर है
4फ्लोरो रबर से बने आयातित तेल सील को अपनाएं, जो उत्कृष्ट पहनने प्रतिरोध और उच्च तापमान प्रतिरोध है।
5. कम कंपन और ऊर्जा की बचत।
पैरामीटर शीट
| मॉडल | पोर्ट डाय | गति | इनलेट क्षमता (m3/min) और शाफ्ट शक्ति (KW) | |||||||||||||||
| 0.1 किलोग्राम/सेमी2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4 किलोग्राम/सेमी2 | 0.5kgf/cm2 | 0.6 किलोग्राम/सेमी2 | 0.7 किलोग्राम/सेमी2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| आरपीएम | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | ||
| BK7011 | 150 ((6") | 700 | 13.16 | 3.69 | 12.29 | 6.46 | 11.62 | 8.80 | 11.07 | 11.63 | 10.57 | 14.64 | 9.66 | 17.45 | ||||
| 850 | 16.42 | 4.48 | 15.55 | 7.85 | 14.88 | 10.68 | 14.33 | 14.12 | 13.83 | 17.78 | 13.40 | 21.22 | 12.88 | 23.08 | ||||
| 1000 | 19.68 | 5.27 | 18.81 | 9.23 | 18.14 | 12.57 | 17.60 | 16.61 | 17.10 | 20.92 | 16.66 | 24.96 | 16.25 | 26.59 | 15.24 | 28.93 | ||
| 1150 | 22.95 | 6.06 | 22.08 | 10.62 | 21.40 | 14.45 | 20.86 | 19.11 | 20.36 | 24.06 | 19.92 | 28.71 | 19.51 | 30.58 | 18.61 | 33.27 | ||
| 1250 | 25.12 | 6.59 | 24.25 | 11.54 | 23.58 | 15.71 | 23.03 | 20.77 | 22.53 | 26.15 | 22.10 | 31.21 | 21.69 | 33.24 | 20.85 | 36.17 | ||
| 1400 | 28.39 | 7.38 | 27.52 | 12.93 | 26.84 | 17.60 | 26.30 | 23.26 | 25.80 | 29.29 | 25.36 | 34.95 | 24.95 | 37.23 | 24.22 | 40.51 | ||
| 1500 | 30.56 | 7.91 | 29.69 | 13.85 | 29.02 | 18.85 | 28.47 | 24.92 | 27.97 | 31.38 | 27.54 | 37.45 | 27.12 | 39.89 | 26.47 | 43.40 | ||
ब्लोअर मुख्य शरीर की संरचना
|
नहीं. |
भाग का नाम |
Qty. |
|
नहीं. |
भाग का नाम |
Qty. |
|
नहीं. |
भाग का नाम |
Qty. |
|
1 |
पाद |
2 |
|
9 |
बाएं छोर का कवर |
1 |
|
17 |
तेल टैंक |
1 |
|
2 |
हेक्सागोन बोल्ट |
4 |
|
10 |
गोल पिन |
4 |
|
18 |
गियर |
2 |
|
3 |
धूल प्रतिरोधी सील |
1 |
|
11 |
आवरण |
1 |
|
19 |
कुंजी |
2 |
|
4 |
ड्राइव इम्पेलर |
1 |
|
12 |
तेल सील |
4 |
|
20 |
अक्षीय आवरण |
2 |
|
5 |
ड्राइव अंत असर |
2 |
|
13 |
दाहिने छोर का कवर |
1 |
|
21 |
गियर अंत असर |
2 |
|
6 |
चालित इम्पेलर |
2 |
|
14 |
बोल्ट |
16 |
|
22 |
असर प्लेट |
2 |
|
7 |
धूल कवर |
1 |
|
15 |
श्वास |
1 |
|
23 |
समायोज्य पैड |
कई |
|
8 |
वसादार निप्पल |
2 |
|
16 |
बोल्ट |
8 |
|
24 |
चुंबकीय नट |
1 |
ब्लोअर पैकेज का असेंबलिंग ड्राइंग
दायरे की मानक आपूर्ति
1. नंगे शाफ्ट ब्लोअर
2. राहत वाल्व
3. वेफर चेक वाल्व (स्लिम प्रकार)
4. इनलेट साइलेंसर (एयर फिल्टर के साथ)
5. डिस्चार्ज साइलेंसर
6सार्वजनिक आधार (बेल्ट कवर के साथ)
7. रबर लचीला जोड़ और झटके शमन
8. मोटर पल्ली
9. दबाव मीटर
10वी-बेल्ट
11. बोल्ट और नट और अन्य कनेक्शन भागों
12विद्युत 3 चरण मोटर
