उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | BK |
प्रमाणन: | ISO9001/ISO14001/CE |
मॉडल संख्या: | बीके9030 |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | निर्यात मानक लकड़ी के मामले |
प्रसव के समय: | 5 से 20 कार्य दिवस, आदेश राशि और विनिर्देश पर निर्भर करता है |
भुगतान शर्तें: | एल/सी, टी/टी |
आपूर्ति की क्षमता: | प्रति माह 50 सेट |
टाइप: | सकारात्मक विस्थापन, जड़ प्रकार, वायु संवहन | वायु क्षमता: | 43.44-122.58m3/मिनट |
---|---|---|---|
निर्वहन अंतर दबाव: | 10-60 केपीए | इंजन की शक्ति: | 22-160 किलोवाट |
डिस्चार्ज बोर: | डीएन300 (12") | शीतलक प्रकार: | वायु |
आवेदन पत्र:: | वातन, बैकवाशिंग, वायवीय संदेश, जल उपचार, सीमेंट, पाइप समाशोधन, बिजली संयंत्र, आदि के लिए आवेदन किया। | मुख्य सामग्री: | कच्चा लोहा |
हाई लाइट: | एयर कूलिंग रूट्स स्टाइल ब्लोअर,सीमेंट रूट्स टाइप ब्लोअर,हाई प्रेशर रूट्स टाइप ब्लोअर |

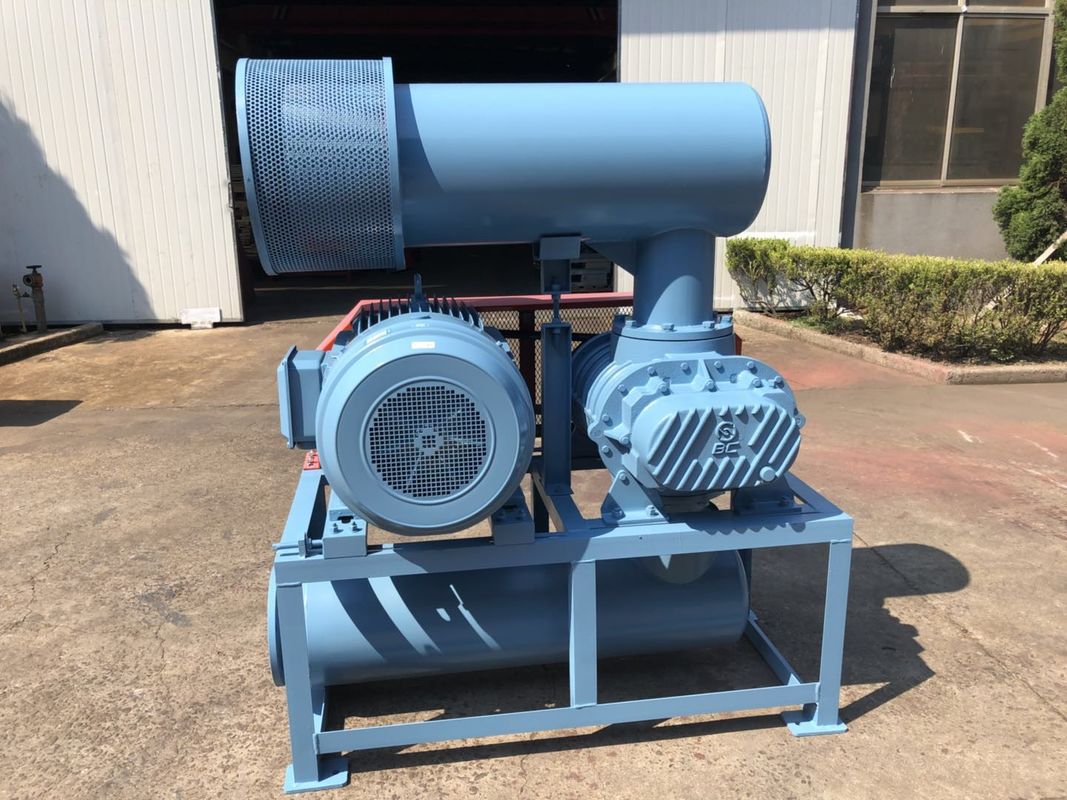

एयर कूलिंग थ्री लोब रूट्स ब्लोअर, 22-160KW, उच्च क्षमता वाला एयर ब्लोअर
BK9030 थ्री-ब्लेड रूट्स ब्लोअर का व्यापक रूप से वायवीय संदेश प्रणाली के लिए उपयोग किया जाता है, कई प्रकार के उद्योगों जैसे चीनी मिट्टी के बरतन, निर्माण सामग्री, कागज बनाने, गलाने, बिजली, पेट्रोलियम, रसायन, कपड़ा, जलीय कृषि, सीवेज उपचार, भोजन, आदि में।
यह एक ऊर्ध्वाधर प्रकार या एक क्षैतिज प्रकार के साइलेंसर से मेल खा सकता है, या शोर को कम करने का सबसे अच्छा परिणाम प्राप्त करने के लिए एक शोर इन्सुलेटर से मेल खा सकता है।
विशेष विवरण:
आदर्श |
बीके9030 |
वायु क्षमता |
43.44-122.58मी3/मिनट |
निर्वहन अंतर दबाव |
10-60 केपीए |
रोटरी गति |
700-1500 आरपीएम |
मोटर प्रकार |
22KW-160KW 380/400/415/440V, 3PHASES, 50/60HZ, फ़्रीक्वेंसी मोटर भी उपलब्ध है |
मोटर ब्रांड |
मानक: सीमेंस Beide या Wannan मोटर आपके विकल्प के लिए सीमेंस और एबीबी मोटर |
स्थापना प्रकार |
मानक: क्षैतिज प्रकार। आपके विकल्प के लिए लंबवत प्रकार उपलब्ध है |
रंग | अनुकूलित, RAL6011 का मानक |
मोटर के बिना ब्लोअर का NW |
1550 किग्रा |
पैकिंग का आकार लगभग। |
2.62*1.78*2.5m (लंबाई*चौड़ाई*ऊंचाई) |
विशेषताएं:
1. इनलेट और आउटलेट साइलेंसर से लैस होने से ब्लोअर का शोर कम होता है।
2. ब्लोअर की दक्षता में सुधार के लिए अनुकूलित रोटर वक्र अपनाया जाता है।
3. आउटपुट स्वच्छ हवा और ग्रीस मुक्त।
4. सीएडी/सीएएम प्रौद्योगिकी: इम्पेलर रोटर, केसिंग, एंड-प्लेट और अन्य प्रमुख घटकों द्वारा बनाए जाते हैं
डिजिटल प्रसंस्करण।
5. अच्छी उपस्थिति: मशीन अनुकूलित डिजाइन, सुखद आकार और कॉम्पैक्ट संरचना की है।
पैरामीटर शीट
आदर्श | पोर्ट दीया (एमएम) |
रफ़्तार | इनलेट क्षमता (एम3/मिनट) और शाफ्ट पावर (किलोवाट) | |||||||
0.1 किग्रा / सेमी 2 | 0.2 किग्रा / सेमी 2 | 0.3 किग्रा / सेमी 2 | 0.4 किग्रा / सेमी 2 | |||||||
1000 मिमी एच 2 ओ | 2000 मिमी एच 2 ओ | 3000 मिमी एच 2 ओ | 4000 मिमी एच 2 ओ | |||||||
0.01 एमपीए | 0.02 एमपीए | 0.03 एमपीए | 0.04 एमपीए | |||||||
rpm | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | ||
बीके9030 | 300(12") | 700 | 53.08 | 17.01 | 49.78 | 27.48 | 47.35 | 37.12 | 45.26 | 42.77 |
850 | 66.11 | 20.66 | 62.81 | 33.37 | 60.38 | 45.07 | 58.30 | 51.93 | ||
1000 | 79.15 | 24.30 | 75.84 | 39.25 | 73.41 | 53.03 | 71.33 | 61.10 | ||
1150 | 92.18 | 27.95 | 88.88 | 45.14 | 86.44 | 60.98 | 84.36 | 70.26 | ||
1250 | 100.87 | 30.38 | 97.56 | 49.07 | 95.13 | 66.29 | 93.05 | 76.37 | ||
1400 | 113.90 | 34.02 | 110.60 | 54.96 | 108.16 | 74.24 | 106.08 | 85.53 | ||
1500 | 122.58 | 36.45 | 119.28 | 58.88 | 116.85 | 79.54 | 114.77 | 91.64 |
आदर्श | पोर्ट दीया (एमएम) |
रफ़्तार | इनलेट क्षमता (एम3/मिनट) और शाफ्ट पावर (किलोवाट) | |||||||
0.5 किग्रा / सेमी 2 | 0.6 किग्रा / सेमी 2 | 0.7 किग्रा / सेमी 2 | 0.8 किग्रा / सेमी 2 | |||||||
5000 मिमी एच 2 ओ | 6000 मिमी एच 2 ओ | 7000 मिमी एच 2 ओ | 8000 मिमी एच 2 ओ | |||||||
0.05 एमपीए | 0.06 एमपीए | 0.07 एमपीए | 0.08 एमपीए | |||||||
rpm | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | ||
बीके9030 | 300(12") | 700 | 43.44 | 53.05 | ||||||
850 | 56.47 | 64.42 | ||||||||
1000 | 69.50 | 75.79 | 67.85 | 90.49 | ||||||
1150 | 82.53 | 87.16 | 80.88 | 104.06 | ||||||
1250 | 91.22 | 94.74 | 89.57 | 113.11 | ||||||
1400 | 104.25 | 106.11 | 102.60 | 126.68 | ||||||
1500 | 112.94 | 113.69 | 111.29 | 135.73 |
ब्लोअर मेन बॉडी की संरचना
नहीं। |
भाग का नाम |
मात्रा। |
|
नहीं। |
भाग का नाम |
मात्रा। |
|
नहीं। |
भाग का नाम |
मात्रा। |
1 |
आधार |
2 |
|
9 |
लेफ्ट एंड कवर |
1 |
|
17 |
तेल टैंक |
1 |
2 |
हेक्सागॉन बोल्ट |
4 |
|
10 |
गोल पिन |
4 |
|
18 |
गियर |
2 |
3 |
धूल रोधक |
1 |
|
1 1 |
झलार |
1 |
|
19 |
चाभी |
2 |
4 |
ड्राइव प्ररित करनेवाला |
1 |
|
12 |
ओइल - सील |
4 |
|
20 |
अक्षीय आस्तीन |
2 |
5 |
सहन करना |
2 |
|
13 |
दाहिने सिरे का आवरण |
1 |
|
21 |
सहन करना |
2 |
6 |
प्रेरित प्ररित करनेवाला |
2 |
|
14 |
पेंच |
16 |
|
22 |
घर्षण प्रतिरोधी प्लेट |
2 |
7 |
धूल का प्याला |
1 |
|
15 |
मोहलत |
1 |
|
23 |
समायोज्य पैड |
कई |
8 |
ग्रीज़ निपल |
2 |
|
16 |
पेंच |
8 |
|
24 |
चुंबकीय अखरोट |
1 |
ब्लोअर पैकेज की ड्राइंग को असेंबल करना
दायरे की मानक आपूर्ति
1. नंगे शाफ्ट ब्लोअर
2. दबाव राहत वाल्व
3. वेफर चेक वाल्व (पतला प्रकार)
4. इनलेट साइलेंसर (एयर फिल्टर के साथ)
5. आउटलेट साइलेंसर
6. सार्वजनिक आधार (बेल्ट कवर के साथ)
7. रबर लचीला जोड़ और शॉक पैड
8. मोटर चरखी
9. प्रेशर मीटर Y-60
10. वी-बेल्ट
11. बोल्ट और नट और अन्य कनेक्शन भागों
12. विद्युत मोटर
