उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | BC |
प्रमाणन: | ISO9001/ISO14001 |
मॉडल संख्या: | BC9020 |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | USD 7500-9960 / SET |
पैकेजिंग विवरण: | निर्यात मानक लकड़ी के मामले |
प्रसव के समय: | 5 से 20 कार्य दिवस, आदेश राशि और विनिर्देश पर निर्भर करता है |
भुगतान शर्तें: | एल/सी, टी/टी |
आपूर्ति की क्षमता: | प्रति माह 50 सेट |
टाइप: | सकारात्मक विस्थापन, जड़ प्रकार, वायु संवहन | वायु क्षमता: | 26.99-81.37m3/मिनट |
---|---|---|---|
निर्वहन अंतर दबाव: | 10-80 केपीए | इंजन की शक्ति: | 15-90 किलोवाट |
डिस्चार्ज बोर: | डीएन250 (10") | शीतलक प्रकार: | वायु |
आवेदन पत्र:: | वातन, बैकवाशिंग, वायवीय संदेश, जल उपचार, सीमेंट, पाइप समाशोधन, बिजली संयंत्र, आदि के लिए आवेदन किया। | मुख्य सामग्री: | कच्चा लोहा |
हाई लाइट: | dn250 रूट्स रोटरी लोब ब्लोअर,80kpa रूट्स रोटरी लोब ब्लोअर,एयर कूलिंग रूट्स रोटरी लोब ब्लोअर |

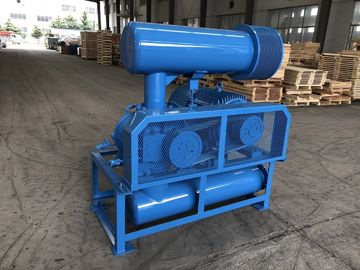

DN250 थ्री लोब रूट्स ब्लोअर, 15-132KW, 80KPA एयर कूलिंग रोटरी ब्लोअर
बीसी ब्लोअर ने पूर्ण-एडियाबेटिक दक्षता के साथ-साथ वॉल्यूमेट्रिक दक्षता में सुधार किया है और अद्भुत हवा प्रदान करते हैं
क्षमता बनाम दबाव विशेषताओं।
आदर्श |
BC9020 |
वायु क्षमता |
26.99-81.37 मी3/मिनट |
निर्वहन अंतर दबाव |
10-80 केपीए |
रोटरी गति |
700-1500 आरपीएम |
मोटर प्रकार |
15KW-132KW 380/400/415/440V, 3PHASES, 50/60HZ, फ़्रीक्वेंसी मोटर भी उपलब्ध है |
मोटर ब्रांड |
मानक: सीमेंस Beide या Wannan मोटर आपके विकल्प के लिए सीमेंस और एबीबी मोटर |
स्थापना प्रकार |
मानक: क्षैतिज प्रकार। आपके विकल्प के लिए लंबवत प्रकार उपलब्ध है |
रंग | अनुकूलित, RAL6011 का मानक |
मोटर के बिना ब्लोअर का NW |
1310 किग्रा |
पैकिंग का आकार लगभग। |
2.62*1.78*2.45m (लंबाई*चौड़ाई*ऊंचाई) |
विशेषताएं:
1.BC थ्री-लोब ब्लोअर को 80kpa बढ़ते दबाव के भीतर वाटर कूलेंट की आवश्यकता नहीं होती है।
2. अधिक स्थिर संदेश के लिए पेचदार गियर को अपनाया जाता है।
3. रोटर के एक विशेष प्रोफाइल को अपनाने से, रोटरों के बीच की निकासी को स्थिर रखा जा सकता है,
जो दक्षता को और भी अधिक बनाता है।
4. सटीक एनसी मशीनों पर बड़े पैमाने पर उत्पादन द्वारा रोटर्स की सटीकता को पूरी तरह से नियंत्रित किया जाता है। इसके अलावा,
रोटर लगभग कंपन से मुक्त हैं क्योंकि वे निर्माण चरण में गतिशील रूप से संतुलित हैं
पहले से ही।
5. हेलीकल टाइमिंग गियर न केवल उपयोग जीवन को बढ़ाने के लिए बल्कि शोर को कम करने के लिए भी अपनाया जाता है।
पैरामीटर शीट
आदर्श | पोर्ट दीया (एमएम) |
रफ़्तार | इनलेट क्षमता (एम3/मिनट) और शाफ्ट पावर (किलोवाट) | |||||||
0.1 किग्रा / सेमी 2 | 0.2 किग्रा / सेमी 2 | 0.3 किग्रा / सेमी 2 | 0.4 किग्रा / सेमी 2 | |||||||
1000 मिमी एच 2 ओ | 2000 मिमी एच 2 ओ | 3000 मिमी एच 2 ओ | 4000 मिमी एच 2 ओ | |||||||
0.01 एमपीए | 0.02 एमपीए | 0.03 एमपीए | 0.04 एमपीए | |||||||
rpm | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | ||
BC9020 | 250(10") | 700 | 35.04 | 12.11 | 32.72 | 18.99 | 30.93 | 25.36 | 29.48 | 29.05 |
850 | 43.73 | 14.71 | 41.41 | 23.06 | 39.61 | 30.80 | 38.17 | 35.28 | ||
1000 | 52.41 | 17.30 | 50.10 | 27.12 | 48.30 | 36.23 | 46.85 | 41.50 | ||
1150 | 61.10 | 19.90 | 58.78 | 31.19 | 56.99 | 41.67 | 55.54 | 47.73 | ||
1250 | 66.89 | 21.63 | 64.58 | 33.90 | 62.78 | 45.29 | 61.33 | 51.88 | ||
1400 | 75.58 | 24.22 | 73.26 | 37.97 | 71.47 | 50.73 | 70.02 | 58.10 | ||
1500 | 81.37 | 25.95 | 79.05 | 40.69 | 77.26 | 54.35 | 75.81 | 62.25 |
आदर्श | पोर्ट दीया (एमएम) |
रफ़्तार | इनलेट क्षमता (एम3/मिनट) और शाफ्ट पावर (किलोवाट) | |||||||
0.5 किग्रा / सेमी 2 | 0.6 किग्रा / सेमी 2 | 0.7 किग्रा / सेमी 2 | 0.8 किग्रा / सेमी 2 | |||||||
5000 मिमी एच 2 ओ | 6000 मिमी एच 2 ओ | 7000 मिमी एच 2 ओ | 8000 मिमी एच 2 ओ | |||||||
0.05 एमपीए | 0.06 एमपीए | 0.07 एमपीए | 0.08 एमपीए | |||||||
rpm | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | ||
BC9020 | 250(10") | 700 | 28.15 | 35.91 | 26.99 | 42.76 | ||||
850 | 36.83 | 43.60 | 35.68 | 51.93 | ||||||
1000 | 45.52 | 51.30 | 44.36 | 61.09 | 43.26 | 70.89 | 42.28 | 80.68 | ||
1150 | 54.21 | 58.99 | 53.05 | 70.26 | 51.95 | 81.52 | 50.97 | 92.79 | ||
1250 | 60.00 | 64.12 | 58.84 | 76.37 | 57.74 | 88.61 | 56.76 | 100.86 | ||
1400 | 68.69 | 71.81 | 67.53 | 85.53 | 66.43 | 99.24 | 65.44 | 112.96 | ||
1500 | 74.48 | 76.94 | 73.32 | 91.64 | 72.22 | 106.33 | 71.24 | 121.03 |
ब्लोअर मेन बॉडी की संरचना
नहीं। |
भाग का नाम |
मात्रा। |
|
नहीं। |
भाग का नाम |
मात्रा। |
|
नहीं। |
भाग का नाम |
मात्रा। |
1 |
आधार |
2 |
|
9 |
लेफ्ट एंड कवर |
1 |
|
17 |
तेल टैंक |
1 |
2 |
हेक्सागॉन बोल्ट |
4 |
|
10 |
गोल पिन |
4 |
|
18 |
गियर |
2 |
3 |
एंटीडस्ट सील |
1 |
|
1 1 |
झलार |
1 |
|
19 |
चाभी |
2 |
4 |
ड्राइव प्ररित करनेवाला |
1 |
|
12 |
ओइल - सील |
4 |
|
20 |
अक्षीय आस्तीन |
2 |
5 |
सहन करना |
2 |
|
13 |
दाहिने सिरे का आवरण |
1 |
|
21 |
सहन करना |
2 |
6 |
प्रेरित प्ररित करनेवाला |
2 |
|
14 |
पेंच |
16 |
|
22 |
घर्षण प्रतिरोधी प्लेट |
2 |
7 |
धूल का प्याला |
1 |
|
15 |
मोहलत |
1 |
|
23 |
समायोज्य पैड |
कई |
8 |
ग्रीज़ निपल |
2 |
|
16 |
पेंच |
8 |
|
24 |
चुंबकीय अखरोट |
1 |
ब्लोअर पैकेज की ड्राइंग को असेंबल करना
दायरे की मानक आपूर्ति
1. नंगे शाफ्ट ब्लोअर
2. दबाव राहत वाल्व
3. वेफर चेक वाल्व (पतला प्रकार)
4. इनलेट साइलेंसर (एयर फिल्टर के साथ)
5. आउटलेट साइलेंसर
6. सार्वजनिक आधार (बेल्ट कवर के साथ)
7. रबर लचीला जोड़ और शॉक पैड
8. मोटर चरखी
9. प्रेशर मीटर
10. वी-बेल्ट
11. बोल्ट और नट और अन्य कनेक्शन भागों
12. विद्युत मोटर
