उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | BK |
प्रमाणन: | ISO9001/ISO14001/CE |
मॉडल संख्या: | BK6005 |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | निर्यात मानक लकड़ी के मामले |
प्रसव के समय: | 5 से 20 कार्य दिवसों, आदेश राशि और विनिर्देश पर निर्भर करता है |
भुगतान शर्तें: | एल / सी, टी / टी |
आपूर्ति की क्षमता: | प्रति माह 100 सेट |
वायु क्षमता: | 4.58-12.74m3 / मिनट | डिस्चार्ज अंतर दबाव: | 10-80KPA |
---|---|---|---|
इंजन की शक्ति: | 2.2-22KW | डिस्चार्ज बोर: | DN80 (3 ”) |
ठंडा प्रकार: | वायु | आवेदन:: | वातन, बैकवाशिंग, वायवीय संदेश, जल उपचार, सीमेंट, पाइप समाशोधन, बिजली संयंत्र, आदि के लिए आवेदन किया। |
सहनशीलता: | एनएसके, एसकेएफ को अपनाना | रंग: | मानक RAL6011, या अनुकूलित |
हाई लाइट: | 80kpa उच्च दबाव जड़ें धौंकनी,छोटे उच्च दबाव जड़ें धौंकनी,उच्च दबाव जड़ें रोटरी लोब धौंकनी |

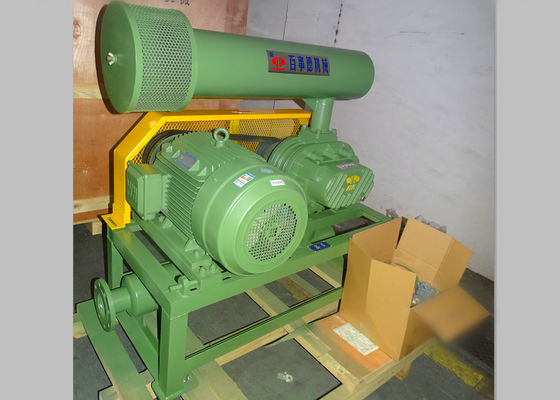

वातन तीन लोब रूट्स ब्लोअर, रोटरी ब्लोअर, 10KPA - 80KPA, एयर ब्लोअर
बीके . के बारे में
बीके रूट्स ब्लोअर एक तरह का उत्पाद है जिसे राष्ट्रीय मानकों के अनुसार डिजाइन और निर्मित किया जाता है।
इस प्रकार का ब्लोअर व्यापक रूप से एक क्षेत्र के रूप में उपयोग किए जाने वाले सीवेज जल उपचार में लगाया जाता है।
विशेष विवरण:
नमूना |
बीके6005 |
वायु क्षमता |
3.54-11.74m3/मिनट |
निर्वहन अंतर दबाव |
10-80KPA |
रोटरी गति |
850-1800rpm |
मोटर प्रकार |
2.2KW-22KW 380/400/415/440V, 3PHASES, 50/60HZ |
मोटर ब्रांड |
मानक: सीमेंस बीइड या वानन मोटर आपके विकल्प के लिए सीमेंस और एबीबी मोटर |
स्थापना प्रकार |
मानक: क्षैतिज प्रकार। आपके विकल्प के लिए लंबवत प्रकार उपलब्ध है |
मोटर के बिना ब्लोअर का NW |
241 किलो |
पैकिंग आकार लगभग। |
1.5*1.05*1.75m (लंबाई*चौड़ाई*ऊंचाई) |
विशेषताएं:
1. सुचारू संचालन के लिए पेचदार प्रकार का समय गियर
2. कॉम्पैक्ट, इंस्टॉलेशन में लचीलापन उपयोगकर्ताओं को अधिक विकल्प देता है।
3. विभाजित संरचना की कमियों से बचने के लिए प्ररित करनेवाला और शाफ्ट की अभिन्न संरचना
4. अच्छे पहनने के प्रतिरोध और उच्च तापमान प्रतिरोध के साथ फ्लोरो रबर से बने एसकेएफ तेल मुहरों को स्थापित किया गया है।
5. कम कंपन और छोटी ऊर्जा खपत।
पैरामीटर शीट
नमूना | पोर्ट दीया (एमएम) | स्पीड | इनलेट एयरफ्लो (एम 3 / मिनट) और शाफ्ट पावर (किलोवाट) | |||||||||||||||
0.1 किग्रा/सेमी2 | 0.2 किग्रा / सेमी2 | 0.3 किग्रा / सेमी2 | 0.4 किग्रा / सेमी2 | 0.5 किग्रा / सेमी2 | 0.6 किग्रा/सेमी2 | 0.7 किग्रा / सेमी2 | 0.8 किग्रा / सेमी2 | |||||||||||
1000mmH2हे | 2000mmH2हे | 3000mmH2हे | 4000mmH2हे | 5000mmH2हे | 6000mmH2हे | 7000mmH2हे | 8000mmH2हे | |||||||||||
0.01 एमपीए | 0.02एमपीए | 0.03एमपीए | 0.04एमपीए | 0.05 एमपीए | 0.06 एमपीए | 0.07एमपीए | 0.08एमपीए | |||||||||||
आरपीएम | एम३/मिनट | किलोवाट | एम३/मिनट | किलोवाट | एम३/मिनट | किलोवाट | एम३/मिनट | किलोवाट | एम३/मिनट | किलोवाट | एम३/मिनट | किलोवाट | एम३/मिनट | किलोवाट | एम३/मिनट | किलोवाट | ||
बीके6005 | ८० (३") | 850 | 5.01 | 1.66 | 4.58 | 2.95 | 4.26 | 3.90 | 3.99 | 4.87 | 3.75 | 6.00 | 3.54 | 7.13 | ||||
1000 | 6.07 | 1.95 | 5.65 | 3.47 | 5.33 | 4.59 | 5.05 | 5.73 | 4.82 | 7.06 | 4.60 | 8.39 | 4.40 | 9.45 | 4.22 | 10.73 | ||
११५० | 7.13 | 2.24 | 6.71 | 3.99 | 6.39 | 5.28 | 6.11 | 6.59 | 5.88 | 8.12 | 5.67 | 9.65 | 5.46 | 10.87 | 5.29 | 12.33 | ||
१२५० | 7.84 | २.४४ | 7.42 | 4.34 | 7.10 | 5.74 | 6.82 | 7.16 | 6.59 | 8.82 | 6.38 | 10.49 | 6.17 | 11.82 | 5.99 | १३.४१ | ||
1400 | 8.91 | 2.73 | 8.48 | 4.86 | 8.16 | 6.43 | 7.89 | 8.02 | 7.65 | 9.88 | 7.44 | 11.74 | 7.23 | 13.24 | 7.06 | 15.02 | ||
1500 | 9.61 | 2.92 | 9.19 | 5.21 | 8.87 | 6.89 | 8.59 | 8.60 | 8.36 | 10.59 | 8.15 | 12.58 | 7.94 | 14.18 | 7.76 | 16.09 | ||
१६५० | 10.68 | 3.22 | 10.25 | 5.73 | 9.93 | 7.58 | 9.66 | 9.46 | 9.42 | 11.65 | 9.21 | 13.84 | 9.00 | 15.60 | 8.83 | 17.70 | ||
1800 | 11.74 | 3.51 | 11.31 | 6.25 | 11.00 | 8.27 | 10.72 | 10.32 | 10.49 | 12.71 | 10.27 | १५.१० | 10.07 | 17.02 | 9.89 | 19.31 |
ब्लोअर मुख्य शरीर की संरचना
नहीं। |
भाग का नाम |
मात्रा |
|
नहीं। |
भाग का नाम |
मात्रा |
|
नहीं। |
भाग का नाम |
मात्रा |
1 |
आधार |
2 |
|
9 |
लेफ्ट एंड कवर |
1 |
|
17 |
तेल टैंक |
1 |
2 |
हेक्सागॉन बोल्ट |
4 |
|
10 |
गोल पिन |
4 |
|
१८ |
गियर |
2 |
3 |
एंटीडस्ट सील |
1 |
|
1 1 |
झलार |
1 |
|
19 |
चाभी |
2 |
4 |
ड्राइव प्ररित करनेवाला |
1 |
|
12 |
ओइल - सील |
4 |
|
20 |
अक्षीय आस्तीन |
2 |
5 |
सहन करना |
2 |
|
१३ |
दायां छोर कवर |
1 |
|
21 |
सहन करना |
2 |
6 |
प्रेरित प्ररित करनेवाला |
2 |
|
14 |
पेंच |
16 |
|
22 |
थाली धारक |
2 |
7 |
धूल का प्याला |
1 |
|
15 |
मोहलत |
1 |
|
२३ |
समायोज्य पैड |
कई |
8 |
ग्रीज़ निपल |
2 |
|
16 |
पेंच |
8 |
|
24 |
चुंबकीय अखरोट |
1 |
ब्लोअर पैकेज की असेंबलिंग ड्राइंग
दायरे की मानक आपूर्ति
1. ब्लोअर मुख्य शरीर
2. दबाव राहत वाल्व
3. चेक वाल्व
4. इनलेट मफलर (एयर फिल्टर के साथ)
5. डिस्चार्ज मफलर
6. सार्वजनिक आधार (बेल्ट कवर के साथ)
7. रबर लचीला जोड़ और शॉक पैड
8. मोटर चरखी
9. दबाव गेज
10. वी-बेल्ट
11. बोल्ट और नट और अन्य कनेक्शन भागों
12. इलेक्ट्रिक मोटर
