ब्लोअर के विभिन्न प्रकार के पेशेवर निर्माता

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BK |
| प्रमाणन: | ISO9001/ISO14001/CE |
| मॉडल संख्या: | BK7006 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | निर्यात मानक लकड़ी के मामले |
| प्रसव के समय: | 5 से 20 कार्यदिवस, आदेश राशि और विनिर्देश पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100 सेट |
| नाम: | तीन लोब रूट ब्लोअर | वायु क्षमता: | 5.01-16.44m3/मिनट |
|---|---|---|---|
| निर्वहन अंतर दबाव: | 10-80 केपीए | मोटर शक्ति: | 11-15/18.5-22/30/37-45kW |
| डिस्चार्ज बोर: | डीएन100 (4") | शीतलक प्रकार: | हवा |
| आवेदन: | वातन, बैकवाशिंग, वायवीय संदेश, जल उपचार, सीमेंट, पाइप क्लीयरिंग, पावर प्लांट, अपशिष्ट जल उपचार आदि क | मुख्य सामग्री: | कच्चा लोहा |
| प्रौद्योगिकी की उत्पत्ति: | संयुक्त राज्य अमेरिका | से जुड़ा हुआ है: | बेल्ट और चरखी |
| ब्लोअर की गति: | 700-1500 आरएमपी | ||
| प्रमुखता देना: | 3 लोब रूट ब्लोअर,जड़ें लोब ब्लोअर |
||

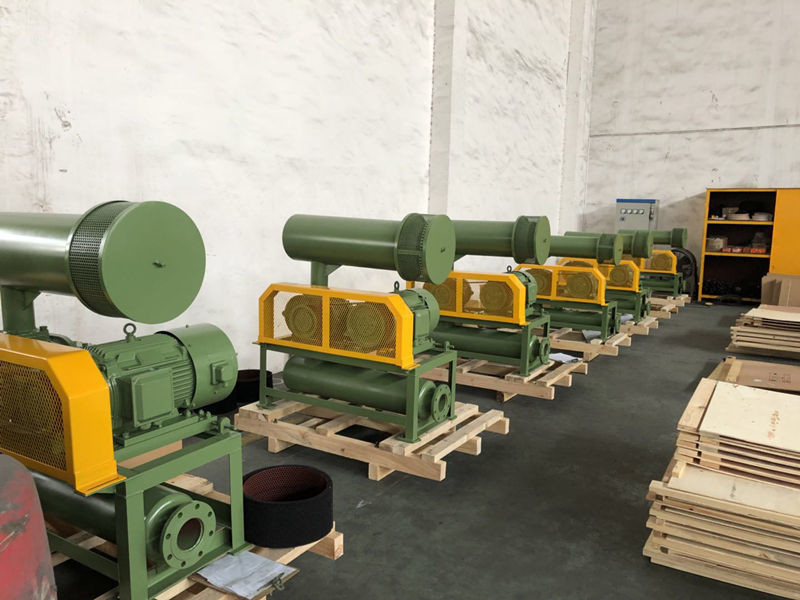

कॉम्पैक्ट थ्री लोब रूट ब्लोअर, चूना पत्थर क्लिनिक उपयोग के लिए, 10-80KPA
बीके रूट्स प्रकार के ब्लोअर अमेरिकी से पेश की गई प्रौद्योगिकी के साथ निर्मित होते हैं, जिसमें कॉम्पैक्ट संरचना, एकीकृत शाफ्ट डक्टिल लोहे के इम्पेलर होते हैं,परिशुद्धता हेलिकल टाइमिंग गियर और लंबे सेवा जीवन के लिए कठोर दांत चेहरे.
विनिर्देशः
|
मॉडल |
BK7006 |
|
वायु क्षमता |
5.01-16.44 मीटर3/मिनट |
|
डिस्चार्ज अंतर दबाव |
10-80 केपीए |
|
घूर्णन गति |
700 से 1500 आरपीएम |
|
मोटर का प्रकार |
11-15/18.5-22/30/37-45KW 380/400/415/440V, 3PHASES, 50/60HZ, आवृत्ति मोटर भी उपलब्ध है |
|
मोटर ब्रांड |
मानक: सीमेंस बीइड या यहून मोटर आपके विकल्प के लिए सीमेंस और एबीबी मोटर |
|
संयंत्र का प्रकार |
मानक: क्षैतिज प्रकार। आपके विकल्प के लिए उपलब्ध ऊर्ध्वाधर प्रकार |
| रंग | अनुकूलित, मानक RAL6011 |
|
मोटर के बिना ब्लोअर का एन.डब्ल्यू. |
385 किलो |
|
पैकिंग का आकार approx. |
1.8*1.2*2 मीटर (लंबाई*चौड़ाई*ऊंचाई) |
विशेषताएं:
1सुचारू संचालन के लिए हेलिकल टाइमिंग गियर
2कॉम्पैक्ट, स्थापना में लचीलापन उपयोगकर्ताओं को अधिक विकल्प देता है।
3. इम्पेलर की एकीकृत संरचना, शक्ति संचरण में अधिक स्थिर
4फ्लोरो रबर से बने एसकेएफ तेल सील को अपनाएं जो पहनने के प्रतिरोध और उच्च तापमान प्रतिरोध में अच्छे हों।
5. कम शोर, कम कंपन और आर्थिक ऊर्जा खपत।
पैरामीटर शीट
| मॉडल | पोर्ट डाय | गति | इनलेट क्षमता (m3/min) और शाफ्ट शक्ति (KW) | |||||||||||||||
| 0.1 किलोग्राम/सेमी2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4 किलोग्राम/सेमी2 | 0.5kgf/cm2 | 0.6 किलोग्राम/सेमी2 | 0.7 किलोग्राम/सेमी2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| आरपीएम | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | ||
| BK7006 | 100 ((4") | 700 | 6.96 | 2.08 | 6.39 | 3.67 | 5.96 | 4.93 | 5.61 | 6.48 | 5.29 | 8.20 | 5.01 | 9.74 | ||||
| 850 | 8.74 | 2.53 | 8.17 | 4.46 | 7.74 | 5.99 | 7.38 | 7.86 | 7.06 | 9.96 | 6.79 | 11.83 | ||||||
| 1000 | 10.51 | 2.97 | 9.94 | 5.24 | 9.52 | 7.05 | 9.16 | 9.25 | 8.84 | 11.71 | 8.57 | 13.92 | 8.30 | 16.12 | 8.06 | 18.33 | ||
| 1150 | 12.29 | 3.42 | 11.72 | 6.03 | 11.3 | 8.1 | 10.94 | 10.64 | 10.62 | 13.47 | 10.35 | 16.01 | 10.07 | 18.54 | 9.84 | 21.08 | ||
| 1250 | 13.48 | 3.71 | 12.91 | 6.56 | 12.48 | 8.81 | 12.12 | 11.56 | 11.80 | 14.64 | 11.53 | 17.40 | 11.26 | 20.15 | 11.02 | 22.91 | ||
| 1400 | 15.25 | 4.16 | 14.68 | 7.34 | 14.26 | 9.86 | 13.90 | 12.95 | 13.58 | 16.40 | 13.31 | 19.49 | 13.04 | 22.57 | 12.80 | 25.66 | ||
| 1500 | 16.44 | 4.46 | 15.87 | 7.87 | 15.44 | 10.57 | 15.09 | 13.88 | 14.77 | 17.57 | 14.5 | 20.88 | 14.22 | 24.18 | 13.99 | 27.49 | ||
ब्लोअर मुख्य शरीर की संरचना
|
नहीं. |
भाग का नाम |
Qty. |
|
नहीं. |
भाग का नाम |
Qty. |
|
नहीं. |
भाग का नाम |
Qty. |
|
1 |
पाद |
2 |
|
9 |
बाएं छोर का कवर |
1 |
|
17 |
तेल टैंक |
1 |
|
2 |
हेक्सागोन बोल्ट |
4 |
|
10 |
गोल पिन |
4 |
|
18 |
गियर |
2 |
|
3 |
धूल प्रतिरोधी सील |
1 |
|
11 |
आवरण |
1 |
|
19 |
कुंजी |
2 |
|
4 |
ड्राइव इम्पेलर |
1 |
|
12 |
तेल सील |
4 |
|
20 |
अक्षीय आवरण |
2 |
|
5 |
असर |
2 |
|
13 |
दाहिने छोर का कवर |
1 |
|
21 |
असर |
2 |
|
6 |
चालित इम्पेलर |
2 |
|
14 |
बोल्ट |
16 |
|
22 |
असर प्लेट |
2 |
|
7 |
धूल कवर |
1 |
|
15 |
श्वास |
1 |
|
23 |
समायोज्य पैड |
कई |
|
8 |
वसादार निप्पल |
2 |
|
16 |
बोल्ट |
8 |
|
24 |
चुंबकीय नट |
1 |
ब्लोअर पैकेज का असेंबलिंग ड्राइंग
दायरे की मानक आपूर्ति
1. नंगे शाफ्ट ब्लोअर
2. दबाव राहत वाल्व
3. वेफर चेक वाल्व (स्लिम प्रकार)
4. इनलेट साइलेंसर (एयर फिल्टर के साथ)
5. डिस्चार्ज साइलेंसर
6सार्वजनिक आधार (बेल्ट कवर के साथ)
7. रबर लचीला जोड़ और झटके पैड
8. मोटर पल्ली
9. दबाव मीटर
10वी-बेल्ट
11. बोल्ट और नट और अन्य कनेक्शन भागों
12विद्युत मोटर
