उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | BK |
प्रमाणन: | ISO9001/ISO14001/CE |
मॉडल संख्या: | BK5003 |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | निर्यात मानक लकड़ी के मामले |
प्रसव के समय: | 5 से 20 कार्यदिवस, आदेश राशि और विनिर्देश पर निर्भर करता है |
भुगतान शर्तें: | एल/सी, टी/टी |
आपूर्ति की क्षमता: | प्रति माह 100 सेट |
नाम: | तीन लोब रूट ब्लोअर | प्रकार: | धनात्मक विस्थापन जड़ प्रकार, तीन पालियाँ |
---|---|---|---|
वायु क्षमता: | 1.77-7.38m3/min | निर्वहन अंतर दबाव: | 10-80 केपीए |
मोटर शक्ति: | 1.5-15kw | डिस्चार्ज बोर: | डीएन65 (2.5") |
शीतलक प्रकार: | हवा | आवेदनः: | वातन, बैकवाशिंग, वायवीय संदेश, जल उपचार, सीमेंट, पाइप समाशोधन, बिजली संयंत्र, आदि के लिए आवेदन किया। |
वोल्टेज: | 380V/400V/415V/440V/कस्टम्ड | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
हाई लाइट: | जड़ें लोब धौंकनी,वायवीय संदेश धौंकनी |

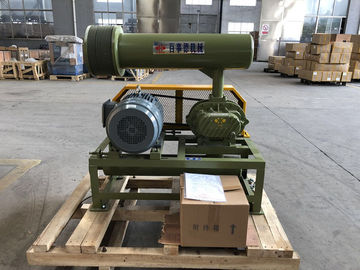

10KPA - 80KPA तीन लोब रूट ब्लोअर BK5003, रूट एयर ब्लोअर
बीके के बारे में
बीके रूट्स ब्लोअर एक प्रकार का उत्पाद है जिसे उन्नत प्रौद्योगिकी के अनुसार डिजाइन और निर्मित किया गया है।
इस प्रकार के ब्लोअर में सरल संरचना और उच्च आयतन दक्षता है।
विनिर्देशः
मॉडल |
BK5003 |
वायु क्षमता |
1.77-7.38 मीटर3/मिनट |
डिस्चार्ज अंतर दबाव |
10-80 केपीए |
घूर्णन गति |
850-2000 आरपीएम |
मोटर का प्रकार |
1.5-15KW 380/400/415/440V, 3PHASES, 50/60HZ |
मोटर ब्रांड |
मानक: सीमेंस बीइड या यहून मोटर आपके विकल्प के लिए सीमेंस और एबीबी मोटर |
संयंत्र का प्रकार |
मानक: क्षैतिज प्रकार। आपके विकल्प के लिए उपलब्ध ऊर्ध्वाधर प्रकार |
मोटर के बिना ब्लोअर का एन.डब्ल्यू. |
171 किलो |
पैकिंग का आकार approx. |
1.64*0.75*1.6 मीटर (लंबाई*चौड़ाई*ऊंचाई) |
विशेषताएं |
1सुचारू संचालन के लिए हेलिकल टाइमिंग गियर 2कॉम्पैक्ट, स्थापना में लचीलापन उपयोगकर्ताओं को अधिक विकल्प देता है। 3स्थिर संचालन के लिए इम्पेलर और शाफ्ट की एकीकृत संरचना 4फ्लोरिक रबर से बने आयातित तेल सील को अपनाएं। प्रतिरोध और उच्च तापमान प्रतिरोध 5कम शोर, कम कंपन और ऊर्जा की खपत। |
पैरामीटर शीट
कला नं. | पोर्ट दिन (एमएम) |
गति | इनलेट क्षमता (m)3/मिनट) और विभिन्न दबावों के तहत शाफ्ट शक्ति (KW) | |||||||
0.1 किलोग्राम/सेमी2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4 किलोग्राम/सेमी2 | |||||||
1000mmH2ओ | 2000mmH2ओ | 3000 मिमीएच2ओ | 4000mmH2ओ | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
आरपीएम | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | ||
BK5003 | 65 ((2.5") | 850 | 2.75 | 0.97 | 2.47 | 1.61 | 2.25 | 2.45 | 2.07 | 2.77 |
1000 | 3.35 | 1.15 | 3.07 | 1.89 | 2.86 | 2.89 | 2.68 | 3.26 | ||
1150 | 3.96 | 1.32 | 3.67 | 2.18 | 3.46 | 3.32 | 3.28 | 3.75 | ||
1250 | 4.36 | 1.43 | 4.08 | 2.36 | 3.86 | 3.61 | 3.68 | 4.08 | ||
1350 | 4.76 | 1.55 | 4.48 | 2.55 | 4.27 | 3.89 | 4.08 | 4.4 | ||
1500 | 5.36 | 1.72 | 5.08 | 2.84 | 4.87 | 4.33 | 4.69 | 4.89 | ||
1600 | 5.77 | 1.83 | 5.48 | 3.03 | 5.27 | 4.62 | 5.09 | 5.22 | ||
1750 | 6.37 | 2.01 | 6.09 | 3.31 | 5.87 | 5.05 | 5.69 | 5.71 | ||
1850 | 6.77 | 2.12 | 6.49 | 3.5 | 6.28 | 5.34 | 6.1 | 6.03 | ||
2000 | 7.38 | 2.29 | 7.09 | 3.78 | 6.88 | 5.77 | 6.7 | 6.52 |
कला नं. | पोर्ट दिन (एमएम) |
गति | इनलेट क्षमता (m)3/मिनट) और विभिन्न दबावों के तहत शाफ्ट शक्ति (KW) | |||||||
0.5 किलोग्राम वज़न/सेमी2 | 0.6 किलोग्राम/सेमी2 | 0.7 किलोग्राम/सेमी2 | 0.8kgf/cm2 | |||||||
5000 मिमीएच2ओ | 6000mmH2ओ | 7000mmH2ओ | 8000mmH2ओ | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
आरपीएम | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | ||
BK5003 | 65 ((2.5") | 850 | 1.92 | 3.38 | 1.77 | 3.98 | ||||
1000 | 2.52 | 3.97 | 2.38 | 4.68 | ||||||
1150 | 3.12 | 4.57 | 2.98 | 5.38 | 2.85 | 6.39 | ||||
1250 | 3.52 | 4.96 | 3.38 | 5.85 | 3.25 | 6.95 | ||||
1350 | 3.93 | 5.36 | 3.79 | 6.32 | 3.65 | 7.51 | 3.53 | 8.47 | ||
1500 | 4.53 | 5.96 | 4.39 | 7.02 | 4.26 | 8.34 | 4.14 | 9.41 | ||
1600 | 4.93 | 6.36 | 4.79 | 7.49 | 4.66 | 8.9 | 4.54 | 10.03 | ||
1750 | 5.54 | 6.95 | 5.4 | 8.19 | 5.26 | 9.73 | 5.14 | 10.97 | ||
1850 | 5.94 | 7.35 | 5.8 | 8.66 | 5.67 | 10.29 | 5.54 | 11.6 | ||
2000 | 6.54 | 7.94 | 6.4 | 9.36 | 6.27 | 11.12 | 6.15 | 12.54 |
ब्लोअर मुख्य शरीर की संरचना
ब्लोअर भागों का वर्णन
आवरण |
कास्टिंग आयरन HT200 से बना अंतहीन संरचना दक्षता में सुधार, एक बार मशीनीकृत उच्च परिशुद्धता के साथ सीएनसी केंद्र द्वारा
|
|
रोटर (शाफ्ट और इम्पेलर) |
कास्टिंग आयरन QT500 से बना रोलर और शाफ्ट के रूप में कास्ट किया जाता है एक अभिन्न अंग। मशीनिंग के लिए एनसी प्लैनर को अपनाना उच्च परिशुद्धता प्राप्त करने के लिए |
|
गियर अंत असर |
GCr15 से बना एनएसके ब्रांड, दो पंक्तियों वाला कोणीय संपर्क गेंद असर, सक्षम करने के लिए सहायक अक्षीय भार |
|
ड्राइव अंत असर |
GCr15 से बना NSK ब्रांड, बेलनाकार रोलर असर |
|
गियर |
20CrMnTi से बना अधिक सुचारू रूप से चलने के लिए बेवल संरचना |
|
तेल सील |
फ्लोरो रबर से बना सीआर ब्रांड, उच्च तापमान वाले भालू और इसका जीवनकाल लंबा होता है। |
ब्लोअर पैकेज का असेंबलिंग ड्राइंग
दायरे की मानक आपूर्ति
1. ब्लोअर मुख्य शरीर
2. दबाव राहत वाल्व
3. चेक वाल्व
4. इनलेट साइलेंसर (एयर फिल्टर के साथ)
5. आउटलेट साइलेंसर
6सार्वजनिक आधार (बेल्ट कवर के साथ)
7. रबर लचीला जोड़ और झटके पैड
8. पुली
9. प्रेशर गेज
10. बेल्ट
11. बोल्ट और नट और अन्य कनेक्शन भागों
12. मोटर
अक्सर पूछे जाने वाले प्रश्न
1पूछताछ करते समय मुझे क्या जानकारी देनी चाहिए?
A: हवा की क्षमता
बी: दबाव
C: आवेदन
D: उपयोग वातावरण ((तापमान, वायुमंडलीय दबाव)
ई: क्या आपको मोटर की ज़रूरत है?
या अन्य विशेष आप हमें दे देंगे अधिक सराहना की जाएगी.
2आपकी गारंटी क्या है?
हमारी वारंटी 12 महीने के बाद प्राप्त रूट ब्लोअर है. वारंटी अवधि के दौरान, निः शुल्क क्षतिग्रस्त भागों की जगह. बाहर वारंटी अवधि, समय पर प्रदान करने के लिए,उच्च गुणवत्ता वाली तकनीकी सेवाएं और निरंतर सुरक्षित और उच्च गुणवत्ता वाले उपकरण संचालन सुनिश्चित करने के लिए मूल्य रियायतें.
3रूट ब्लोअर की सेवा जीवन अवधि कितनी है?
सामान्य उपयोग के वातावरण में
ए- ब्लोअर का सेवा जीवन 10 वर्ष से अधिक है।
B- इम्पेलर का सेवा जीवन 60,000 घंटे से अधिक है।
C- असर का सेवा जीवन 50,000 घंटे से अधिक है।
D- गियर का सेवा जीवन 60,000 घंटे से अधिक है।
4पैकिंग की शर्तें क्या हैं?
एकः आम तौर पर, हम अपने माल को फ्यूमिगेशन मुक्त प्लाईवुड केस में पैक करते हैं। यदि आपके पास कानूनी रूप से पंजीकृत पेटेंट है, तो हम आपके प्राधिकरण पत्र प्राप्त करने के बाद आपके ब्रांडेड बक्से में माल पैक कर सकते हैं।
5आपका कारखाना उत्पाद की गुणवत्ता को कैसे नियंत्रित करता है?
हमारे पास गुणवत्ता निरीक्षण विभाग है। उत्पाद भेजने से पहले, हम प्रत्येक उत्पाद की जांच करते हैं। यदि गुणवत्ता की समस्या है, तो हम एक नया उत्पादन करेंगे।
6आपकी भुगतान शर्तें क्या हैं?
1. TT 30% अग्रिम भुगतान के रूप में और TT 70% शिपिंग से पहले निरीक्षण के बाद।
2.100 प्रतिशत अपरिवर्तनीय L/C STGHT पर.
