उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | BK |
प्रमाणन: | ISO9001/ISO14001/CE |
मॉडल संख्या: | BKW8024 |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | निर्यात मानक लकड़ी के मामले |
प्रसव के समय: | 5 से 20 कार्य दिवसों, आदेश राशि और विनिर्देश पर निर्भर करता है |
भुगतान शर्तें: | एल / सी, टी / टी |
आपूर्ति की क्षमता: | प्रति माह 50 सेट |
नाम: | जड़ें रोटरी पालि ब्लोअर | प्रकार: | सकारात्मक विस्थापन जड़ें प्रकार, तीन पालियों |
---|---|---|---|
वायु क्षमता: | 22.74-66.05m3 / मिनट | डिस्चार्ज अंतर दबाव: | 60-80KPA |
इंजन की शक्ति: | 45-132W | डिस्चार्ज बोर: | DN250 (10 ") |
प्रेरित प्रकार: | मोटर चालित, बेल्ट और चरखी द्वारा जुड़ा हुआ है | स्थापना प्रकार: | क्षैतिज, ऊर्ध्वाधर भी उपलब्ध है |
हाई लाइट: | 3600m3 / घंटे की जड़ें रोटरी ब्लोअर,रूट्स रोटरी ब्लोअर,रोटरी जड़ें ब्लोअर टाइप करती हैं |

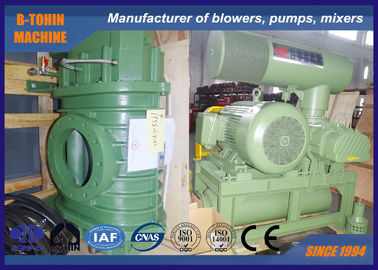

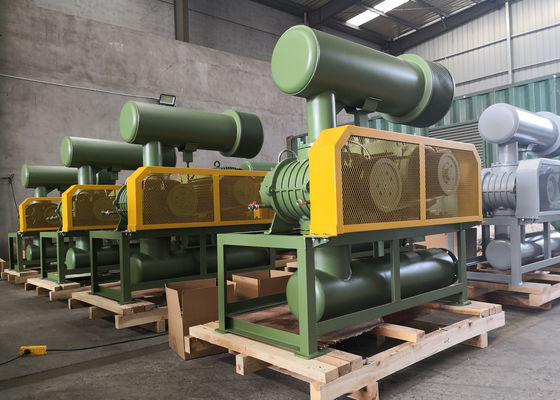

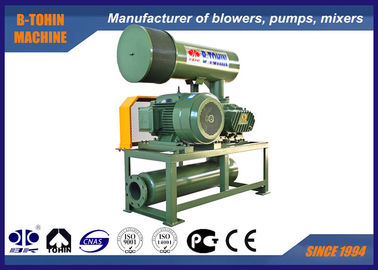

कास्ट आयरन रूट्स रोटरी लोब ब्लोअर, क्षमता 3600m3 / घंटा जड़ें लोब ब्लोअर
रूट्स ब्लोअर एक प्रकार का वॉल्यूमेट्रिक ब्लोअर है जिसकी वायु क्षमता और क्रांति ने एक अनुपात का गठन किया है।थ्री-लोब प्रकार ब्लोअर के प्रत्येक घुमाव को तीन बार एयर सक्शन और दो-लोब के निर्वहन की आवश्यकता होती है।दो-लोब प्रकार के धौंकनी की तुलना में, तीन लोब जड़ें धौंकनी में कम वायु स्पंदन और अधिक स्थिर संचालन की विशेषताएं हैं।
इसके दो समानांतर बीयरिंगों पर दो पालियाँ हैं।लोब, अण्डाकार आवरण और साथ ही प्रत्येक लोब के बीच छोटे छोटे स्थान होते हैं।वह विपरीत दिशाओं में एक समान गति की पैरवी करता है, आवरण द्वारा परिचालित निश्चित मात्रा में वायु बनाता है और परिवहन किए गए लोब डिस्चार्ज साइड में सक्शन पक्ष बनाते हैं।
विशेष विवरण
नमूना |
BKW8024 |
वायु क्षमता |
22.74-66.05m3/ मिनट |
डिस्चार्ज अंतर दबाव |
60-80KPA |
रोटरी गति |
700-1500rpm |
ठंडा पानी की मात्रा |
20 एल / मिनट |
मोटर प्रकार |
45-132KW |
मोटर ब्रांड |
मानक: सीमेंस बीड या वनन मोटर |
स्थापना प्रकार |
मानक: क्षैतिज प्रकार। |
मोटर के बिना ब्लोअर का एन.डब्ल्यू |
1160kg |
पैकिंग का आकार लगभग। |
2.28 * 1.51 * 2.45 मीटर (एल * डब्ल्यू * एच) |
विशेषताएं
1. रोटर घटता 15 से 25% ऊर्जा की बचत के लिए सुधार
2.BKW रूट्स ब्लोअर में फ्लोरो रबर सीलिंग सामग्री का उपयोग करके अच्छा सील प्रदर्शन होता है।
3. गियर सटीकता पांचवीं कक्षा है, और मुख्य भाग सुचारू रूप से चलने के लिए नेकां मशीनी हैं।
4. कम गतिशील संतुलन के कारण कंपन।
5. परिवहन की गई हवा साफ और तेल या धूल से मुक्त है।
पैरामीटर शीट
नमूना | गति | इनलेट क्षमता (एम 3 / मिनट) और शाफ्ट पावर (किलोवाट) | शीतलक पानी |
|||||
0.6kgf / सेमी 2 | 0.7kgf / सेमी 2 | 0.8kgf / सेमी 2 | ||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||
आरपीएम | एम 3 / मिनट | किलोवाट | एम 3 / मिनट | किलोवाट | एम 3 / मिनट | किलोवाट | एल / मिनट | |
BKW8024 |
700 | 23.85 | 39.10 | 22.74 | 47.51 | 20 | ||
850 | 31.76 | 47.48 | 30.65 | 55.06 | ||||
1000 | 39.67 | 55.86 | 38.56 | 64.78 | 37.67 | 73.70 | ||
1150 | 47.59 | 64.24 | 46.48 | 74.50 | 45.58 | 84.76 | ||
1250 | 52.86 | 69.82 | 51.75 | 80.98 | 50.86 | 92.13 | ||
1400 | 60.77 | 78.20 | 59.67 | 90.69 | 58.77 | 103.19 | ||
1500 | 66.05 | 83.78 | 64.94 | 97.17 | 64.05 | 110.56 |
ब्लोअर मुख्य शरीर की संरचना
ठंडा पानी की दिशा
ब्लोअर पैकेज की ड्राइंग ड्राइंग
स्कोप की मानक आपूर्ति
1. शाफ़्ट ब्लोअर
2. इनलेट साइलेंसर (एयर फिल्टर के साथ)
3. आउटलेट साइलेंसर
4. वाल्व को राहत दें
यह सिस्टम पर एक सुरक्षा उपकरण है।जब सिस्टम असामान्य रूप से काम करता है और प्रतिरोध रेटेड मूल्य से अधिक होता है, तो प्रेशर रिलीफ वाल्व से हवा को डिस्चार्ज करने के लिए दबाव रिलीफ वाल्व खुल जाता है ताकि ब्लोअर और मोटर को ओवरलोड होने से बचाया जा सके।
5. जाँच वाल्व
इसका उपयोग शटडाउन के दौरान सिस्टम में उच्च दबाव वाली हवा के प्रवाह को रोकने के लिए किया जाता है।बैक-फ्लो के कारण ब्लोअर रिवर्स हो सकता है और फिर ब्लोअर की खराबी हो सकती है।वाल्व बॉडी कच्चा लोहा से बना है।
6. लचीला संयुक्त
7. दबाव गेज
8. ब्लोअर पुली और मोटर पुली
9. वी-बेल्ट
10. बेल्ट कवर
11. सार्वजनिक आधार
12. मोटर
