उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | BK |
प्रमाणन: | ISO9001/ISO14001/CE |
मॉडल संख्या: | BKW5006 |
न्यूनतम आदेश मात्रा: | 1set |
---|---|
मूल्य: | 2500-3700 USD |
पैकेजिंग विवरण: | लकड़ी के मामले |
प्रसव के समय: | 25 दिन |
भुगतान शर्तें: | एल/सी, टी/टी |
आपूर्ति की क्षमता: | प्रति माह 3 सेट |

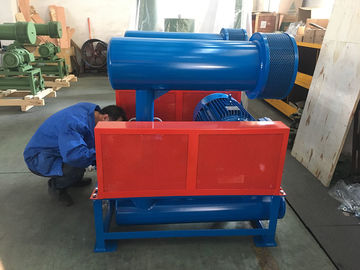

नाम: | तीन लोब रूट ब्लोअर | पोट्र डाय: | 100 ((4") |
---|---|---|---|
गति: | 850-2000 आरपीएम | ठंडा करने का प्रकार: | पानी की मदद से ठंडा करने वाले उपकरण |
शोर: | कम शोर | वोल्टेज: | 380V/400V/415V/440V/कस्टम्ड |
आवृत्ति: | 50हर्ट्ज/60हर्ट्ज | आवेदन: | व्यर्थ पानी का उपचार |
स्थापना प्रकार:: | क्षैतिज या ऊर्ध्वाधर | ||
हाई लाइट: | 3 लोब जड़ें ब्लोअर,वायवीय संदेश ब्लोअर |
1 संक्षिप्त परिचय
बीकेडब्ल्यू श्रृंखला रूट ब्लोअर बीके श्रृंखला से अधिकांश घटकों को विरासत में लेता है, यह असर कवर में पानी ठंडा अपनाता है,
जो काम करते समय असर के तापमान को कम कर सकता है और दीर्घायु को बढ़ा सकता है, इसके अलावा इसमें एक बड़ा
दबाव क्षमता।
2 ब्लोअर का कार्य सिद्धांत
रूट ब्लोअर एक क्यूबेज ब्लोअर है, और यह अपनी घूर्णन गति के अनुपात में हवा की एक निश्चित मात्रा को छोड़ता है।
प्रत्येक रोटेशन, दो लोब तीन बार अवशोषित और हवा को बाहर निकालने खत्म करने के लिए कर रहे हैं।
ब्लोअर, यह कम हवा की धड़कन, कम भार परिवर्तन, अधिक शक्ति, कम शोर और कंपन का है।
दो समानांतर शाफ्ट तीन लोब प्रत्येक है, सभी लोब एक दूसरे के साथ छोटे खाली रखने और आवास
प्रत्येक लोब रोटेशन, एक निश्चित हवा इनलेट पर अवशोषित किया जाएगा और अंदर आवास से स्थानांतरित
सतह से ब्लोअर के डिस्चार्ज पोर्ट तक।
दो शाफ्ट टाइमिंग गियर द्वारा घुमाया जाएगा, कोई भी लोब के बीच स्पर्श, तो यह उच्च पर घूमा जा सकता है
इसमें निम्नलिखित विशेषताएं हैंः सरल विन्यास; चल रहा है
यह विभिन्न उद्योगों में व्यापक रूप से लागू किया गया है।
3 इंजन के मुख्य भागों का चित्र
चार आयामी रेखाचित्र
रूपरेखा आयाम शीट | ||||||||||||||||||
प्रकार | पोर्ट डाय | मोटर शक्ति | ए | बी | सी | D | ई | F | जी | H | क | एम | एन | ओ | पी | Q | n-M16xh | वजन ((किलो) |
BKW5006 | 100 ((4") | 5.5~7.5 | 1220 | 980 | 90 | 228 | 592 | 199 | 234 | 1216 | 170 | 369 | 433 | 150 | 230 | 18 | 4-M16X300 | 214 |
11 से 15 | 489 | 553 | ||||||||||||||||
18.5~22 | 534 | 598 | ||||||||||||||||
30 | 560 | 624 |
5 प्रदर्शन पैरामीटर
पोर्ट डाय | गति | विभिन्न परिस्थितियों में इनलेट वायु प्रवाह ((m3/min) और शाफ्ट शक्ति ((KW) | |||||||||||
0.6 किलोग्राम/सेमी2 | 0.7 किलोग्राम/सेमी2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | शीतलन जल | ||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | |||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | |||||||||
आरपीएम | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | m3/मिनट | केडब्ल्यू | एल/मिनट | ||
BKW5006 |
100 ((4") |
850 | 3.28 | 6.44 | 3.08 | 7.27 | 6 | ||||||
1000 | 4.29 | 7.58 | 4.09 | 8.55 | 3.91 | 9.69 | 3.73 | 10.83 | |||||
1150 | 5.31 | 8.72 | 5.1 | 9.83 | 4.93 | 11.15 | 4.74 | 12.46 | |||||
1250 | 5.98 | 9.47 | 5.78 | 10.69 | 5.6 | 12.12 | 5.42 | 13.54 | |||||
1350 | 6.66 | 10.23 | 6.45 | 11.55 | 6.28 | 13.09 | 6.1 | 14.63 | 5.94 | 16.17 | |||
1500 | 7.67 | 11.37 | 7.47 | 12.83 | 7.29 | 14.54 | 7.11 | 16.25 | 6.95 | 17.96 | |||
1600 | 8.35 | 12.13 | 8.14 | 13.86 | 7.97 | 15.51 | 7.79 | 17.33 | 7.63 | 19.16 | |||
1750 | 9.36 | 13.26 | 9.16 | 14.97 | 8.98 | 16.96 | 8.8 | 18.96 | 8.64 | 20.96 | |||
1850 | 10.04 | 14.02 | 9.83 | 15.82 | 9.66 | 17.93 | 9.48 | 20.04 | 9.32 | 22.15 | |||
2000 | 11.05 | 15.16 | 10.85 | 17.1 | 10.67 | 19.39 | 10.49 | 21.67 | 10.33 |
23.95 |
6 सहायक उपकरण के बारे में
(1) मानक सामानों में शामिल हैंः इनलेट और आउटलेट साइलेंसर, प्रेशर गेज, बेस-फ्रेम, ब्लोअर की पोली,
मोटर की खींच, बेल्ट, बेल्ट गार्ड, राहत वाल्व, चेक वाल्व।
(2) उपरोक्त भार केवल मानक सामानों के लिए हैं, मोटर को छोड़कर।
(3) उच्च वोल्टेज मोटर से लैस ब्लोअर के लिए आयाम विशेष रूप से प्रदान किया जाएगा।
अक्सर पूछे जाने वाले प्रश्न
1पूछताछ करते समय मुझे क्या जानकारी देनी चाहिए?
A: हवा की क्षमता
बी: दबाव
C: आवेदन
D: उपयोग वातावरण ((तापमान, वायुमंडलीय दबाव)
ई: क्या आपको मोटर की ज़रूरत है?
या अन्य विशेष आप हमें दे देंगे अधिक सराहना की जाएगी.
2आपकी गारंटी क्या है?
हमारी वारंटी 12 महीने के बाद प्राप्त रूट ब्लोअर है. वारंटी अवधि के दौरान, निः शुल्क क्षतिग्रस्त भागों की जगह. बाहर वारंटी अवधि, समय पर प्रदान करने के लिए,उच्च गुणवत्ता वाली तकनीकी सेवाएं और निरंतर सुरक्षित और उच्च गुणवत्ता वाले उपकरण संचालन सुनिश्चित करने के लिए मूल्य रियायतें.
3रूट ब्लोअर की सेवा जीवन अवधि कितनी है?
सामान्य उपयोग के वातावरण में
ए- ब्लोअर का सेवा जीवन 10 वर्ष से अधिक है।
B- इम्पेलर का सेवा जीवन 60,000 घंटे से अधिक है।
C- असर का सेवा जीवन 50,000 घंटे से अधिक है।
D- गियर का सेवा जीवन 60,000 घंटे से अधिक है।
4पैकिंग की शर्तें क्या हैं?
एकः आम तौर पर, हम अपने माल को फ्यूमिगेशन मुक्त प्लाईवुड केस में पैक करते हैं। यदि आपके पास कानूनी रूप से पंजीकृत पेटेंट है, तो हम आपके प्राधिकरण पत्र प्राप्त करने के बाद आपके ब्रांडेड बक्से में माल पैक कर सकते हैं।
5आपका कारखाना उत्पाद की गुणवत्ता को कैसे नियंत्रित करता है?
हमारे पास गुणवत्ता निरीक्षण विभाग है। उत्पाद भेजने से पहले, हम प्रत्येक उत्पाद की जांच करते हैं। यदि गुणवत्ता की समस्या है, तो हम एक नया उत्पादन करेंगे।
6आपकी भुगतान शर्तें क्या हैं?
1. TT 30% अग्रिम भुगतान के रूप में और TT 70% शिपिंग से पहले निरीक्षण के बाद।
2.100 प्रतिशत अपरिवर्तनीय L/C STGHT पर.
